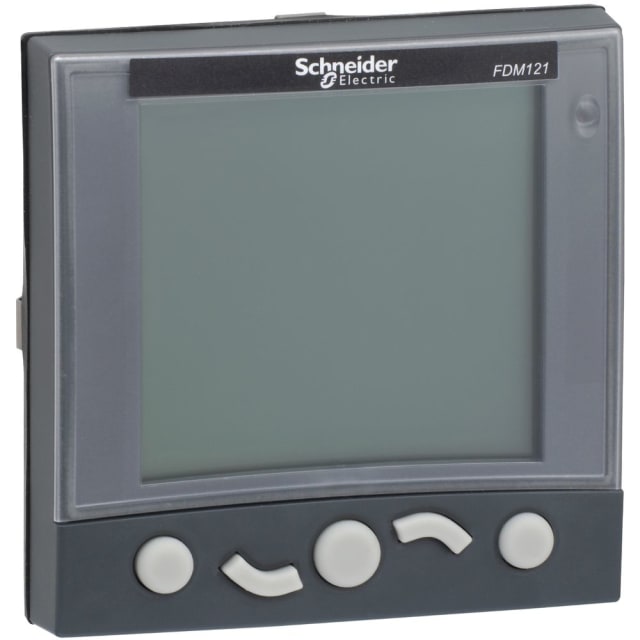

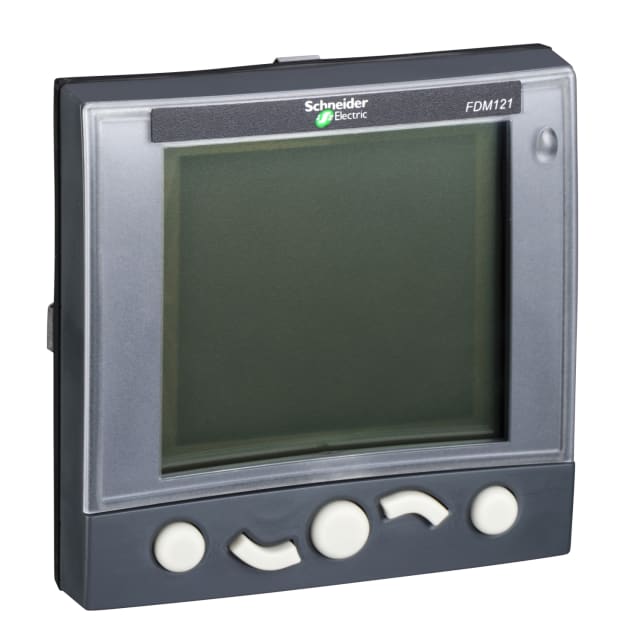

Afficheur de tableau Ethernet FDM121 ULP TRV00121

Afficheur de tableau Ethernet FDM121 pour visualisation locale des données du disjoncteur

L’afficheur de tableau Ethernet FDM121 est un module de façade conçu pour donner un accès direct aux informations essentielles d’un disjoncteur connecté. Il permet de consulter sur écran les mesures, les alarmes et les données d’aide à l’exploitation, sans devoir passer par une supervision distante. Dans une armoire ou un tableau, il apporte une lecture immédiate des états utiles à l’exploitation et à la maintenance, avec une interface pensée pour un usage en face avant.

Compatible avec l’écosystème Enerlin’X et les disjoncteurs Masterpact, ComPacT et PowerPact

Ce module s’intègre dans le système de communication Enerlin’X et s’utilise avec différents univers de disjoncteurs équipés pour la communication, notamment Masterpact, ComPacT et PowerPact. Il est prévu pour un appareil connecté et communique via ULP, ce qui en fait une solution adaptée lorsque l’on souhaite déporter l’affichage des informations du disjoncteur sur la porte du tableau. Pour l’installateur comme pour l’exploitant, cela facilite la consultation des données utiles au point d’accès le plus pratique.

Écran lisible en face avant pour mesures, alarmes et assistance d’exploitation

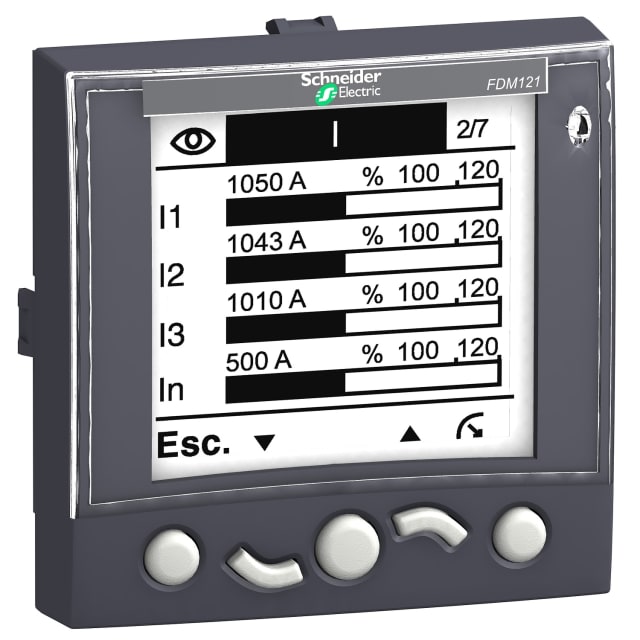

Le FDM121 est équipé d’un écran LCD haute résolution avec rétroéclairage blanc, offrant une lecture confortable des informations affichées en façade. Son rôle ne se limite pas à la simple visualisation des mesures : il restitue aussi les alarmes et certaines données d’assistance d’exploitation, afin d’améliorer la compréhension de l’état du départ ou du disjoncteur surveillé. C’est un accessoire particulièrement pertinent dans les tableaux où la lisibilité rapide des informations contribue à fluidifier les opérations de contrôle et de diagnostic.

Connexion Ethernet et liaison ULP pour une intégration cohérente dans le tableau

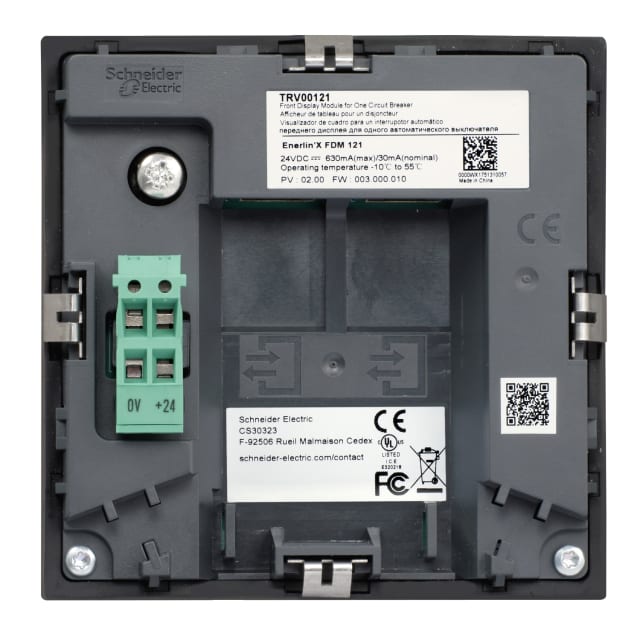

Le module dispose d’une connexion pour un équipement via Ethernet et de deux prises RJ45 dédiées à la liaison ULP, ainsi que d’un bornier d’alimentation 24 VCC. Cette configuration simplifie son intégration dans une architecture de communication de tableau déjà structurée autour des accessoires Schneider Electric compatibles. L’ensemble permet de créer une interface de visualisation locale claire, sans multiplier les équipements de contrôle en façade.

Montage simple sur porte de coffret avec format 96 x 96 mm

Le format de l’afficheur a été pensé pour une intégration propre en face avant. Il peut être installé dans un coffret par découpe standard de porte 92 x 92 mm, ou par deux perçages de 22 mm selon la configuration retenue. Son encombrement est de 96 x 96 x 30 mm, avec un besoin réduit derrière la porte, ce qui facilite son implantation dans de nombreux tableaux de distribution ou d’automatisme. Cette conception permet d’ajouter une fonction d’affichage avancée sans alourdir l’implantation mécanique.

Protection IP54 en façade et fonctionnement adapté aux environnements de tableau

La face avant bénéficie d’un indice de protection IP54, adapté à une installation sur porte de tableau lorsque l’on recherche une protection cohérente avec les usages courants en environnement électrique. Le module est prévu pour fonctionner sur une plage de température de -10 °C à 55 °C, ce qui le rend compatible avec les contraintes habituelles rencontrées dans les enveloppes de distribution et de protection. Ces caractéristiques en font un accessoire bien adapté à l’exploitation quotidienne des installations basse tension communicantes.

Solution pertinente pour tableaux connectés et maintenance facilitée

Le FDM121 s’inscrit dans l’architecture EcoStruxure Power et dans les tableaux intelligents prêts pour Ethernet. Il répond aux besoins des intégrateurs et exploitants qui souhaitent disposer d’une interface locale de consultation sur un disjoncteur communicant, tout en conservant une architecture claire et évolutive. Son micrologiciel peut être mis à jour avec le logiciel EcoStruxure Power Commission, ce qui facilite l’accompagnement du produit dans le temps lors des phases de mise en service ou de maintenance.
