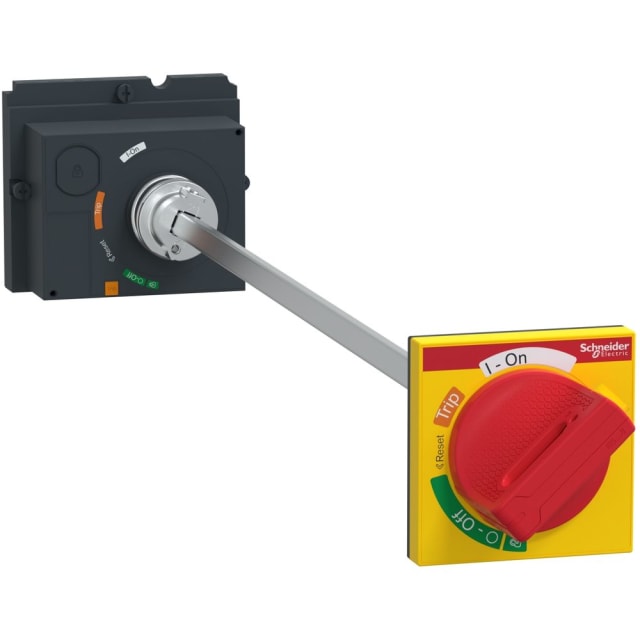

Commande rotative prolongée poignée rouge NSX LV429340T
Commande rotative prolongée à poignée rouge/jaune pour disjoncteur ComPacT NSX, avec rallonge d’axe et verrouillage possible, sans verrouillage de porte. Offre une commande frontale ergonomique pour tableaux et protections électriques.
162.72€
8 en stock
8 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 162.72€ | 0% |
| 3-5 | 159.47€ | 2% |
| 6-10 | 157.84€ | 3% |
| 11+ | 156.21€ | 4% |
Commande rotative prolongée conçue pour les ComPacT NSX100, NSX160 et NSX250
Cette commande rotative prolongée à poignée rouge est un accessoire dédié aux appareils ComPacT NSX de nouvelle génération en calibres 100, 160 et 250. Elle permet de reporter la manœuvre en face avant d’armoire pour une utilisation plus pratique sur porte, tout en conservant une commande claire et immédiatement identifiable sur le tableau électrique.
Poignée rouge sur plastron jaune pour une lecture immédiate de la fonction de coupure
La présence d’une poignée rouge avec façade jaune facilite le repérage visuel de la commande sur l’enveloppe. Cette configuration est particulièrement adaptée aux environnements de distribution et de protection électrique où l’identification rapide de l’organe de manœuvre est essentielle. Elle contribue à une exploitation plus lisible du coffret, aussi bien en montage neuf qu’en adaptation d’un ensemble existant.
Commande prolongée avec axe pour manœuvre en porte d’armoire
Ce modèle est prévu avec rallonge d’axe, ce qui autorise l’installation de la commande à travers la porte du coffret. Cette architecture est recherchée dans les tableaux et armoires lorsque l’appareil est monté en profondeur et que l’on souhaite conserver un accès frontal à la manœuvre sans intervention directe à l’intérieur. C’est une solution adaptée pour une intégration propre et fonctionnelle dans les ensembles de protection et de distribution.
Compatibilité avec différentes profondeurs de montage
La commande est conçue pour fonctionner avec une longueur d’axe adaptée aux configurations d’installation courantes, avec une plage annoncée de 185 à 600 mm. Cela permet de répondre à des implantations variées selon la profondeur du coffret ou l’organisation interne du tableau. Pour l’installateur, cela apporte davantage de souplesse lors du montage d’un disjoncteur ou interrupteur dans un ensemble modulaire ou une armoire de puissance.
Indice de protection IP55 en face avant
Une fois installée, cette commande rotative prolongée offre un niveau de protection IP55 en façade. Cet atout est intéressant pour préserver la zone de manœuvre contre la poussière et les projections, tout en maintenant une commande accessible sur porte. Dans un environnement de tableau électrique, cela aide à conserver une face avant plus adaptée aux contraintes d’exploitation et de maintenance.
Version verrouillable pour une meilleure maîtrise des accès
La commande est annoncée comme verrouillable, ce qui permet d’ajouter une sécurisation de l’actionnement lorsque l’exploitation l’exige. Cette caractéristique est utile pour limiter les manœuvres non souhaitées, accompagner une procédure de consignation ou encadrer l’accès à la commande selon l’organisation du site. En revanche, cette version n’est pas indiquée comme équipée d’un verrouillage de porte intégré, point à prendre en compte selon le niveau de fonctionnalité recherché sur l’enveloppe.
Accessoire pertinent pour tableaux, protections et distribution électrique
Dans une logique de montage professionnel, cette commande rotative prolongée trouve naturellement sa place dans les tableaux de distribution, coffrets techniques et ensembles de protection spécifiques. Elle apporte une commande en façade cohérente avec les besoins d’exploitation des appareils ComPacT NSX, tout en facilitant l’intégration dans des architectures où la lisibilité, l’accès à la manœuvre et l’implantation en porte sont des critères déterminants.
Documentation PDF
Caractéristiques techniques
| Avec ralonde d'axe | oui |
|---|---|
| Avec verrouillage de porte | non |
| Verrouillable | oui |
| Piognée rouge/jaune | oui |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
Produits de la même série que le produit consulté
Cette commande rotative prolongée est-elle compatible avec tous les disjoncteurs ComPacT NSX ?
Non. Les sources trouvées l’associent aux châssis ComPacT NSX100 à NSX250, et certaines fiches mentionnent aussi une compatibilité avec des variantes NSX160/NSX250 et PowerPact Multistandard. Vérifiez toujours la référence exacte du disjoncteur avant commande.
Peut-on installer cette commande rotative en façade d’armoire ?
Oui. La commande est prévue pour un montage en façade, avec une commande rotative prolongée permettant de déporter l’actionnement du disjoncteur.
La poignée est-elle verrouillable ?
Oui. La commande est cadenassable en position arrêt, avec possibilité de verrouillage par cadenas.
La porte de l’armoire peut-elle être verrouillée avec cet accessoire ?
Non. Les informations relevées indiquent qu’il n’y a pas de verrouillage de porte associé à cette commande.
Quelle est la couleur de la poignée et du plastron ?
La poignée est rouge et le plastron est jaune. C’est un repère visuel utile pour identifier rapidement la position de commande et respecter les usages de consignation.
Cette commande rotative sert-elle aussi pour une utilisation machine ?
Oui, la gamme existe pour des usages de commande en façade sur tableaux et protections, avec une version rouge sur fond jaune souvent associée aux applications de contrôle de machine.
Faut-il prévoir un accessoire supplémentaire pour l’axe ?
Oui, la présence d’une rallonge d’axe est indiquée, ce qui confirme qu’il s’agit d’une commande rotative prolongée. En pratique, l’adaptation correcte dépend de la profondeur de l’armoire et du disjoncteur à équiper.
