Jeu de barres taraudées 160 A longueur 1 400 mm LVS04171

Distribuer 160 A avec des barres plates

Le jeu LVS04171 appartient à la gamme Linergy BS pour les ensembles PrismaSeT compatibles. Le courant assigné est de 160 A à une température de référence de 35 °C. Il réunit quatre barres plates, destinées à la distribution interne de l’ensemble plutôt qu’à la commande ou à la protection d’un circuit.

Préparer une section de barre de 15 × 5 mm

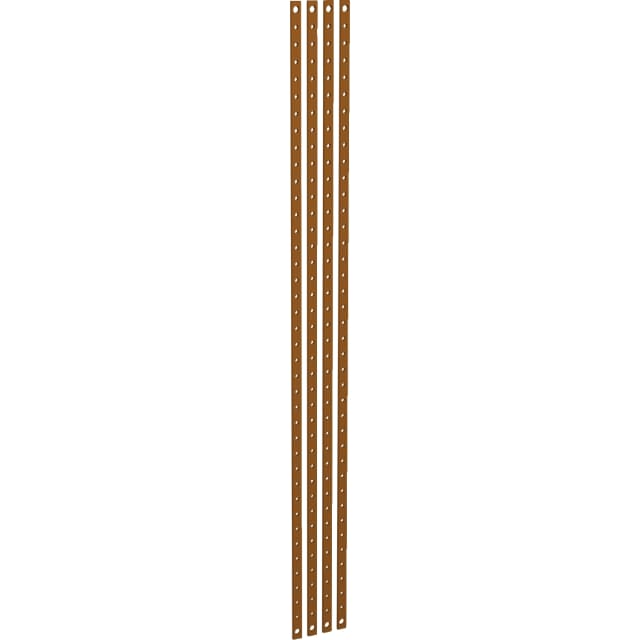

Chaque barre possède une section de 15 × 5 mm et une longueur de 1 400 mm. La construction est rigide, avec une finition naturelle. Ces dimensions servent à préparer l’implantation du jeu de barres et le choix des éléments de soutien compatibles dans le coffret ou l’armoire.

Raccorder sur des points M6 espacés de 25 mm

Les connexions se font dans des trous taraudés M6, répartis avec un pas de 25 mm. Cette implantation fournit des points de raccordement réguliers le long des barres. Les liaisons et les accessoires du tableau doivent correspondre à cette interface, sans traiter la barre comme un peigne modulaire enfichable.

Positionner le jeu à l’arrière de l’enveloppe

Le fabricant prévoit une installation verticale à l’arrière des enveloppes PrismaSeT G ou P compatibles. Les configurations citées comprennent des armoires et des coffrets de largeur adaptée ainsi que les gaines prévues. La position de montage et les supports appartiennent à l’implantation de distribution du tableau.

Associer la tenue au court-circuit aux supports prévus

La tenue de courte durée annoncée est de 10 kA pendant une seconde avec trois supports. Le courant de crête admissible atteint 30 kA. Ces valeurs décrivent une configuration de soutien précise ; la disposition des supports doit conserver les conditions du montage annoncé pour le jeu de barres.
