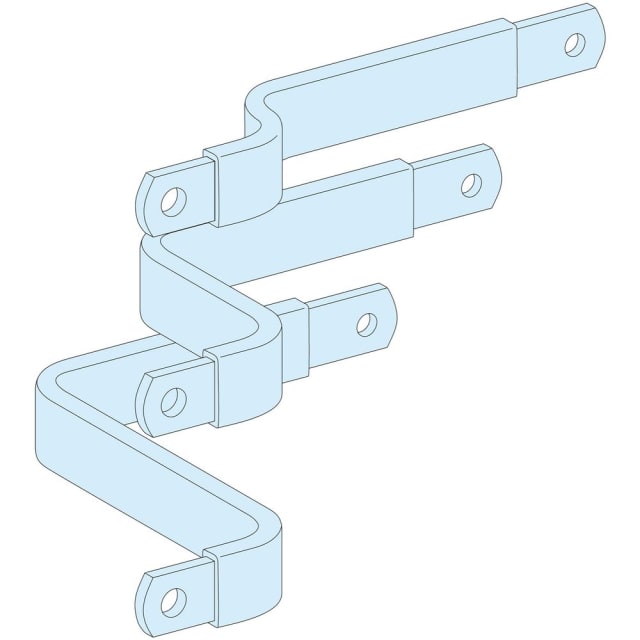

Liaison NS250 fixe/manuelle 3P PrismaSeT Active LVS04423

Liaison PrismaSeT Active NS250 fixe/manuelle 3P : une solution de raccordement fiable pour vos tableaux électriques

La liaison NS250 fixe/manuelle 3P PrismaSeT Active LVS04423 est conçue pour intégrer proprement un ensemble de distribution au sein d’une installation électrique professionnelle. Issue de la série PrismaSeT, cette liaison répond aux besoins des tableaux où la continuité de câblage, la lisibilité de l’assemblage et la fiabilité mécanique sont essentielles.

Avec sa configuration 3 pôles et son courant nominal maximum de 250 A, elle s’adresse aux architectures de distribution qui nécessitent un raccordement maîtrisé, adapté aux environnements tertiaires, industriels ou techniques. Sa conception vise à faciliter l’assemblage du tableau tout en sécurisant l’organisation interne des connexions.

Les atouts de cette liaison NS250

Adaptée aux tableaux PrismaSeT Active pour une intégration cohérente et soignée. Configuration 3P pour les installations triphasées correspondantes. Courant nominal maximum de 250 A pour les besoins de distribution de puissance concernés. Position de barre collectrice centrale et arrière favorisant un agencement clair dans le coffret. Résistance au court-circuit Icw de 85 kA pour répondre aux exigences de tenue électrique indiquées. Solution fixe/manuelle pensée pour un montage et une exploitation adaptés à l’architecture de l’ensemble.

Caractéristiques techniques utiles pour le choix

Pour sélectionner le bon accessoire de câblage ou de raccordement, il est important de vérifier la correspondance avec le tableau et l’architecture retenue. Cette liaison présente les données suivantes : Référence fabricant : LVS04423 Référence commerciale : 7170926 GTIN / EAN : 3606481867490 Série : PrismaSeT Nombre de pôles : 3 Courant nominal maximum : 250 A Résistance au court-circuit (Icw) : 85 kA Largeur : 650 mm Profondeur : 400 mm Hauteur : 0 mm Hauteur de rails : 20 mm Épaisseur de rails : 3 mm Distance de rails : 0 mm Avec couverture : non Position de la barre collectrice : centre, arrière

Pour quelles applications utiliser cette liaison ?

Cette liaison est particulièrement adaptée aux ensembles de distribution électrique où l’on recherche une implantation nette et rationnelle des connexions. Elle convient aux tableaux qui nécessitent une liaison triphasée dans un cadre de distribution technique, avec une organisation interne compatible avec les exigences de montage PrismaSeT Active. Elle peut être pertinente dans les contextes suivants : tableaux de distribution principaux ou secondaires ; installations tertiaires nécessitant un câblage structuré ; armoires et coffrets techniques avec contraintes d’encombrement maîtrisées ; projets où la tenue au court-circuit et la lisibilité de l’assemblage sont des critères importants.

Points de vigilance avant commande

Avant de valider votre achat, il est recommandé de vérifier la compatibilité avec le châssis, la gamme de tableau et l’architecture de distribution prévue. Ce point est particulièrement important lorsqu’il s’agit d’un accessoire de liaison destiné à un ensemble spécifique. Contrôlez la compatibilité avec la série PrismaSeT Active . Vérifiez que la configuration 3 pôles correspond bien à votre besoin. Assurez-vous que le niveau de 250 A est cohérent avec l’installation. Prenez en compte l’implantation des rails et la position de la barre collectrice dans votre tableau.

Un choix professionnel pour une distribution électrique soignée

La Liaison NS250 fixe/manuelle 3P PrismaSeT Active LVS04423 s’inscrit dans une logique de montage propre, durable et conforme à une organisation de tableau exigeante. Grâce à ses caractéristiques techniques clairement définies, elle permet d’identifier rapidement la bonne pièce pour un projet de distribution électrique nécessitant un raccordement 3 pôles fiable et adapté.

Pour les installateurs comme pour les services maintenance, c’est une solution technique rassurante, pensée pour s’intégrer dans un ensemble PrismaSeT et contribuer à une installation claire, performante et maîtrisée.
