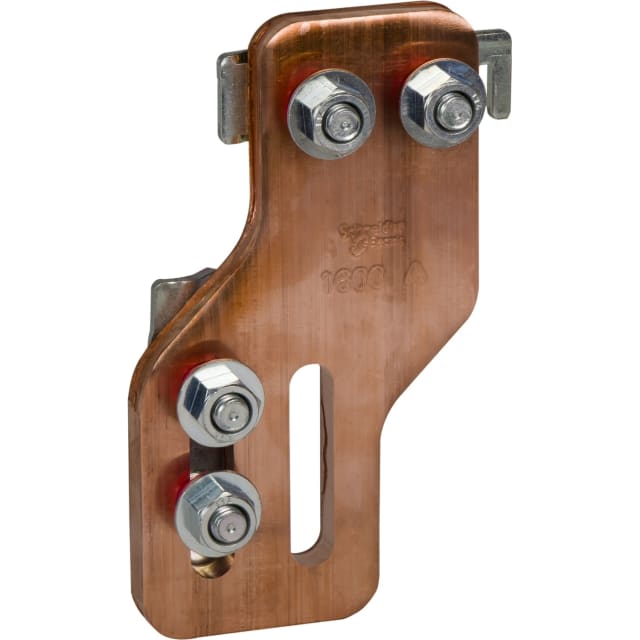

Liaison verticale décalée Linergy Evol 1600A LVS04603

Connexion décalée pour jeu de barres Linergy Evol jusqu’à 1600 A

Cette liaison verticale décalée Linergy Evol 1600 A est conçue pour assurer le raccordement entre un jeu de barres vertical et un jeu de barres horizontal dans un ensemble de distribution PrismaSeT. Sa conception répond à un besoin précis d’assemblage lorsque l’implantation des barres impose un décalage mécanique, tout en conservant une continuité de raccordement adaptée aux intensités élevées.

Conçue pour les architectures PrismaSeT avec jeu de barres Linergy LGYE

Ce composant est prévu pour une compatibilité avec les jeux de barres Linergy LGYE intégrés aux tableaux PrismaSeT. Il s’adresse aux configurations où la liaison entre niveaux ou orientations de barres doit être réalisée proprement, sans recourir à une adaptation improvisée. Son usage facilite l’intégration dans les ensembles de répartition et de distribution où la cohérence des accessoires de barres est essentielle.

Orientation verticale décalée pour raccorder vertical et horizontal

La géométrie verticale décalée permet de relier une barre en position verticale à une barre horizontale lorsque les plans de raccordement ne sont pas alignés. Ce type de connexion est particulièrement utile dans les coffrets et tableaux où l’implantation interne doit composer avec les volumes disponibles, les départs, les équipements montés et l’organisation du jeu de barres principal.

Capacité nominale 1600 A pour les distributions de forte intensité

Avec un courant nominal de 1600 A, cette liaison s’intègre dans des installations de distribution électrique exigeantes, en cohérence avec des jeux de barres prévus pour des puissances importantes. Elle convient aux applications où la continuité de la liaison de barres doit rester compatible avec des régimes d’intensité élevés, notamment dans les tableaux de distribution principaux et les ensembles tertiaires ou industriels.

Format compact pour une intégration maîtrisée dans le tableau

Ses dimensions de 80 x 140 x 4 mm permettent une intégration ciblée dans les zones de raccordement du tableau sans ajouter d’encombrement inutile. Ce format aide à conserver une implantation lisible à l’intérieur de l’enveloppe, tout en apportant la pièce de liaison nécessaire au passage entre deux orientations de jeu de barres. Son poids de 0,8 kg reste adapté à une manipulation simple lors du montage.

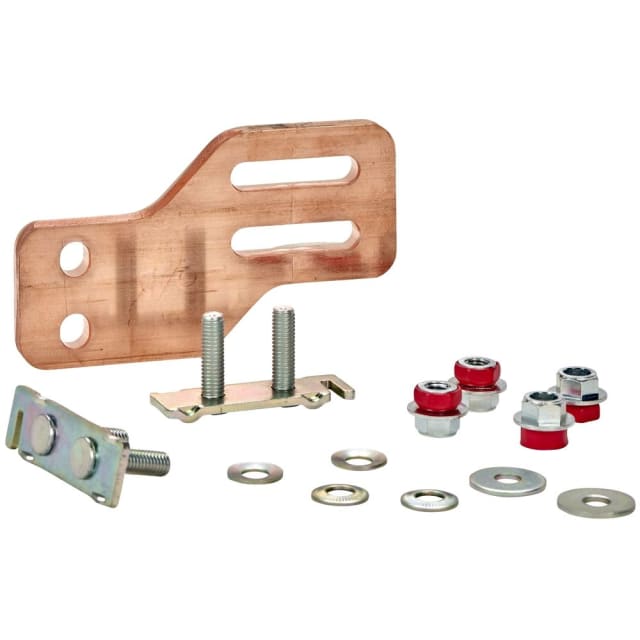

Livrée avec visserie pour un montage direct

La liaison est fournie avec sa visserie, ce qui simplifie la préparation du montage et limite la recherche de composants complémentaires au moment de l’assemblage. Pour l’installateur ou le tableautier, cela permet de gagner en fluidité lors de la mise en œuvre et de sécuriser la cohérence de l’accessoire avec sa fonction de raccordement dans l’ensemble Linergy.

Un accessoire technique utile pour structurer le jeu de barres

Dans une distribution sur jeu de barres, ce type de pièce joue un rôle concret dans l’organisation du cheminement électrique interne. Cette liaison verticale décalée Linergy Evol apporte une solution dédiée pour réaliser une connexion propre entre sections de barres disposées différemment. C’est un accessoire de câblage et de distribution à choisir lorsque la configuration du tableau impose une transition verticale/horizontale compatible avec un calibre de 1600 A.
