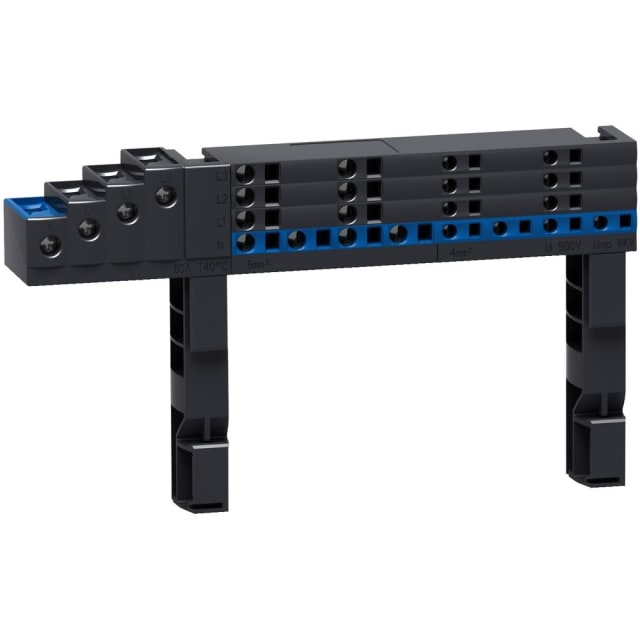

Répartiteur PrismaSeT Active Multiclip 4P 63A LVS04008

Répartiteur 4 pôles 63 A pour la distribution dans les tableaux PrismaSeT

Le répartiteur PrismaSeT Active Multiclip 4P 63A est conçu pour assurer une distribution propre et lisible de l’alimentation au sein d’un tableau électrique. Sa configuration 4 pôles permet de répartir efficacement les départs sur une demi-rangée, tout en restant adaptée aux architectures de coffrets PrismaSeT P et PrismaSeT G. Ce format en 12 modules facilite son intégration dans les ensembles de distribution où l’optimisation de l’espace et la clarté du câblage sont essentielles.

Connexion rapide pour un câblage plus fluide en atelier comme sur chantier

Ce répartiteur utilise un système de connexion rapide pensé pour accélérer les opérations de raccordement et simplifier l’organisation des conducteurs. Il accepte une section d’alimentation jusqu’à 25 mm² et une section de distribution de 1 à 6 mm², ce qui le rend particulièrement pratique pour alimenter plusieurs circuits modulaires à partir d’un point unique. Pour l’installateur, cela se traduit par une mise en œuvre plus directe, un cheminement plus ordonné et une meilleure lisibilité des départs dans le tableau.

Capacité adaptée aux circuits de distribution jusqu’à 440 V CA

Avec un courant nominal de 63 A, une tension assignée d’emploi de 440 V CA et une tension assignée d’isolement de 500 V CA, ce bornier de répartition répond aux besoins courants de distribution dans les ensembles modulaires. Sa tenue aux chocs de 6 kV constitue un point important pour les environnements où la continuité et la cohérence de la distribution exigent un appareillage adapté aux contraintes électriques du tableau.

Format demi-rangée 12 modules pour une implantation rationnelle

Avec une longueur de 216 mm, une largeur de 37 mm et une hauteur de 39 mm, ce répartiteur prend place de manière compacte dans le coffret. Son pas de 9 mm sur 24 positions et son encombrement en 12 modules permettent de structurer la distribution sans alourdir la rangée. Ce format est particulièrement pertinent lorsqu’il faut conserver de la place pour les appareillages modulaires adjacents, tout en gardant une répartition claire et accessible.

Montage sur rail DIN ou sur platine selon la configuration du tableau

Le produit peut être monté aussi bien sur rail DIN que sur platine, ce qui apporte une vraie souplesse d’intégration dans les tableaux de répartition et de protection. Cette double possibilité de fixation permet d’adapter l’implantation au mode de construction du coffret, à la disposition des appareillages et aux habitudes de câblage. Dans un tableau neuf comme en rééquipement, cette polyvalence aide à conserver une implantation cohérente.

Répartition multiconducteurs pensée pour les départs modulaires

La conception Multiclip 4 pôles est adaptée à la distribution de plusieurs départs à partir d’une seule arrivée, avec une organisation favorable au repérage et à la séparation des conducteurs. La section de conducteur de 6 mm² côté distribution correspond bien aux usages fréquents en tableau modulaire pour l’alimentation de protections et d’appareillages en aval. C’est une solution pertinente lorsque l’objectif est de regrouper la distribution dans un accessoire dédié plutôt que de multiplier les pontages internes.

Compatibilité directe avec l’environnement PrismaSeT

Prévu pour les tableaux PrismaSeT P et PrismaSeT G, ce répartiteur s’intègre dans une logique d’assemblage homogène avec les accessoires de câblage et de distribution de la même famille. Cette compatibilité facilite le choix du bon composant lors de la constitution d’un tableau, limite les hésitations entre variantes et permet de conserver une architecture de distribution cohérente sur l’ensemble de l’installation. L’absence de capot de plombage est à prendre en compte selon le niveau d’équipement attendu sur le tableau.
