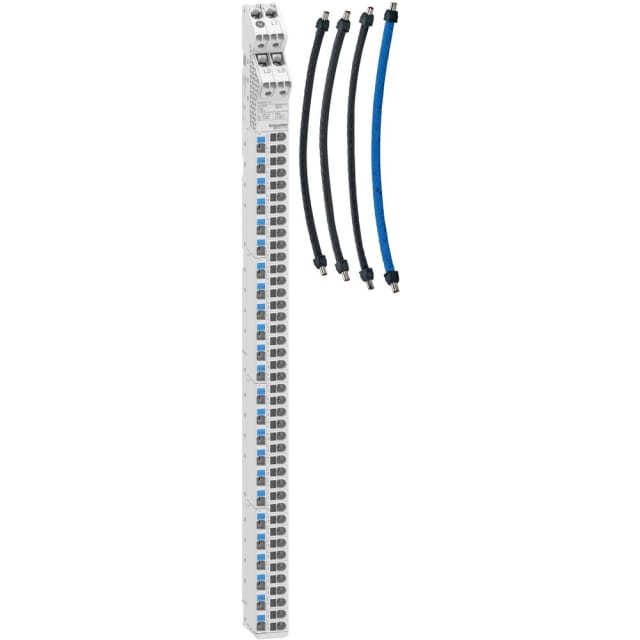

Bloc de distribution 3PN 160A 250/440V A9XPK715

Bloc de distribution 3PN 160A pour une répartition compacte et structurée

Ce bloc de distribution Acti9 VDIS 3P+N 160A 250/440V est conçu pour centraliser et répartir l’alimentation dans un tableau électrique avec une organisation nette des départs. Sa configuration 4 pôles permet de distribuer les trois phases et le neutre depuis un seul point, avec 66 connexions disponibles pour alimenter plusieurs circuits en aval. C’est une solution particulièrement adaptée lorsque l’on recherche un câblage plus lisible, plus dense et mieux ordonné dans les ensembles de distribution.

Technologie de connexion rapide pour accélérer le câblage

Le raccordement sans vis à technologie push-in facilite l’insertion des conducteurs et simplifie les opérations de câblage en atelier comme sur chantier. Ce principe est pensé pour réduire les manipulations lors de la mise en œuvre, tout en apportant un vrai confort sur les tableaux comportant de nombreux départs. Le produit est livré avec câbles, ce qui le rend particulièrement intéressant pour une intégration rapide dans une architecture de distribution verticale.

Compatible avec de nombreux types de conducteurs

Ce bloc de répartition accepte les conducteurs massifs, multifilaires et à brins fins, avec ou sans embout selon les cas prévus par ses caractéristiques. Les entrées admettent des sections de 10 à 35 mm², tandis que les sorties acceptent des sections de 1,5 à 16 mm². Cette polyvalence permet d’alimenter un large éventail de départs, depuis des circuits terminaux jusqu’à des distributions secondaires, tout en conservant une cohérence de câblage dans le coffret.

Capacité 160 A adaptée aux tableaux de distribution exigeants

Avec un courant nominal de 160 A, ce bloc de distribution répond aux besoins de répartition sur des installations nécessitant une intensité élevée. Sa tension d’emploi de 250/440 V en fait un composant adapté aux ensembles de distribution basse tension où la continuité et la clarté des départs sont essentielles. Le format 3P+N est particulièrement pertinent pour les tableaux tertiaires, techniques ou résidentiels de grande capacité où plusieurs lignes doivent être réparties proprement à partir d’une alimentation principale.

Montage sur rail DIN pour une intégration propre dans l’enveloppe

Prévu pour un montage sur barre DIN, ce bloc Acti9 Distribution Blocks s’intègre facilement dans un tableau ou un coffret modulaire. Son encombrement est pensé pour une implantation rationnelle dans les environnements de distribution où chaque module compte. Cette conception favorise une disposition claire des arrivées et des départs, tout en simplifiant la lecture du câblage lors des interventions de maintenance ou d’extension.

Protection intégrée et distribution mieux sécurisée

Le bloc est indiqué comme protégé, ce qui participe à une mise en œuvre plus sereine dans les ensembles de distribution. Cette conception convient bien aux installations où l’on souhaite limiter l’exposition des zones de répartition et conserver une présentation plus maîtrisée à l’intérieur du tableau. Pour l’installateur, cela contribue aussi à obtenir un ensemble plus propre visuellement et plus pratique à exploiter au quotidien.

Une solution Acti9 VDIS pensée pour multiplier les départs sans désordre

Avec ses 4 entrées et ses 66 sorties, ce bloc de distribution vertical est particulièrement pertinent pour les tableaux comportant de nombreux circuits à répartir. Il permet de remplacer des assemblages plus complexes par une solution dédiée, conçue pour la distribution multi-départs. Pour une boutique spécialisée en matériel électrique, c’est un choix judicieux dès lors qu’il faut combiner intensité élevée, grand nombre de connexions et câblage structuré dans une seule interface de répartition.
