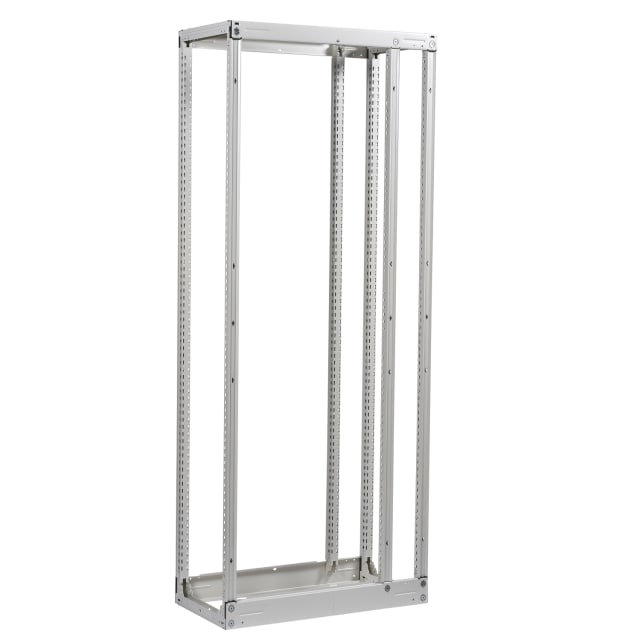

Ossature PrismaSeT Active L650+150 P400 LVS08407

Ossature PrismaSeT Active conçue pour une cellule de distribution L650+150 en profondeur 400 mm

Cette ossature PrismaSeT Active est destinée à la réalisation d’une cellule de distribution au format L650+150 avec une profondeur de 400 mm. Elle correspond à une structure de tableau électrique grand format pensée pour accueillir l’organisation mécanique d’un ensemble PrismaSeT P. Son encombrement total est de 800 mm en largeur, 2000 mm en hauteur et 400 mm en profondeur, ce qui facilite l’intégration dans un projet de distribution nécessitant une trame claire et cohérente.

Format 800 x 2000 x 400 mm pour une intégration nette dans les ensembles PrismaSeT

Avec sa largeur totale de 800 mm issue d’une configuration 650 + 150, cette ossature permet de constituer une cellule adaptée aux besoins d’implantation des équipements et du compartiment associé. Sa hauteur de 2000 mm répond aux montages de tableaux de distribution sur châssis pleine hauteur, tandis que la profondeur 400 mm convient aux configurations où la compacité doit rester maîtrisée sans sacrifier la logique d’assemblage de l’armoire.

Montage modulaire avec possibilité de compartiment à gauche ou à droite

L’un des intérêts de cette ossature réside dans sa souplesse de montage. Le compartiment de jeu de barres peut être positionné à gauche ou à droite selon la logique du tableau et les contraintes d’implantation. Cette flexibilité est particulièrement utile lors de la conception d’un tableau PrismaSeT Active, lorsque le cheminement des liaisons, l’accessibilité des équipements ou l’architecture interne imposent une orientation précise.

Association latérale et implantation dos à dos pour les projets de tableaux évolutifs

Cette ossature est prévue pour être juxtaposée latéralement et pour des montages dos à dos. Elle s’intègre donc dans des réalisations évolutives, qu’il s’agisse d’étendre une ligne de cellules, de structurer un tableau de distribution en plusieurs travées ou d’optimiser l’occupation de l’espace technique. Pour l’installateur, cela permet de construire un ensemble cohérent à partir d’une base mécanique compatible avec les architectures de distribution plus élaborées.

Éléments fournis pour préparer l’assemblage de la structure

L’ensemble est livré avec les composants utiles à la constitution de l’ossature, notamment quatre traverses, le matériel de montage, un kit d’association latérale ainsi que deux ossatures. Cette dotation facilite la préparation du châssis et limite les incertitudes au moment de l’assemblage. Pour un chantier de tableau électrique, c’est un point pratique qui aide à avancer plus efficacement sur la mise en structure avant l’intégration des appareillages et accessoires internes.

Finition blanche RAL 9003 adaptée à l’environnement des tableaux de distribution

Sa finition blanche RAL 9003 s’inscrit dans les standards visuels courants des enveloppes et structures de distribution. La surface présente un aspect mat texturé, avec un traitement par électrophorèse et poudre époxy-polyester polymérisée à chaud. Ce choix de finition apporte une présentation homogène de l’ensemble et s’accorde naturellement avec les autres éléments de la série PrismaSeT, pour un rendu propre et régulier à l’intérieur d’une installation tertiaire ou industrielle.

Une base de structure pertinente pour les tableaux PrismaSeT P Active

Cette ossature s’adresse aux professionnels qui recherchent une base mécanique dédiée à la gamme PrismaSeT P Active pour composer un tableau de distribution sur mesure. Elle convient particulièrement aux projets où la structure doit être clairement définie dès le départ, avec une largeur L650+150, une profondeur 400 mm et une possibilité d’extension par juxtaposition. Pour le choix du bon composant, elle constitue une solution précise lorsque l’objectif est de bâtir une cellule de tableau conforme à l’architecture PrismaSeT visée.
