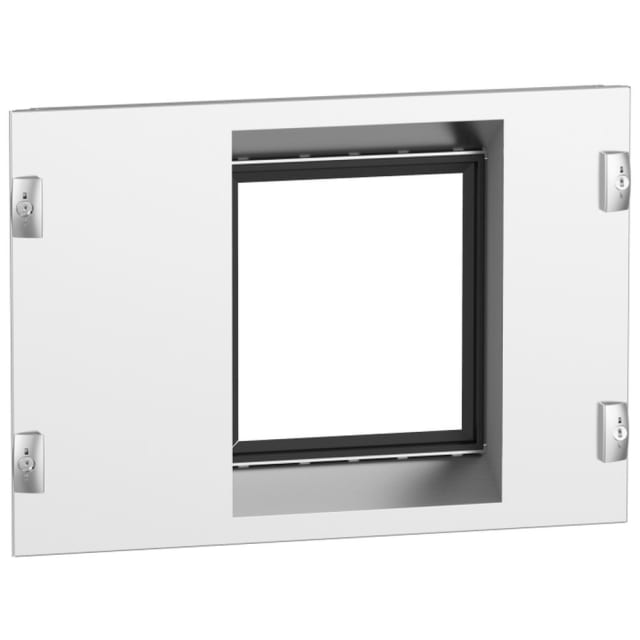

Plastron fixe PrismaSeT Active NS1600 LVS03690

Plastron fixe PrismaSeT Active NS1600 pour façade de tableau de distribution

Ce plastron fixe PrismaSeT Active NS1600 est conçu pour l’habillage en face avant d’un tableau de distribution équipé d’un appareil ComPacT NS de calibre élevé, dans une implantation verticale. Il s’intègre dans l’environnement PrismaSeT P et permet d’obtenir une façade propre, structurée et adaptée aux configurations nécessitant une découpe de passage en face avant. Son format en 7 unités de hauteur répond aux montages de cellule demandant une présentation nette et cohérente du compartiment appareillage.

Compatibilité pensée pour les cellules PrismaSeT de largeur 650 mm

Cette version est prévue pour une largeur de boîtier de 650 mm et pour une hauteur de construction de coffret de 2000 mm. Elle convient aux montages verticaux fixes associés aux appareils NS630b à NS1600 selon la configuration de la cellule. Ce positionnement en fait une solution adaptée aux tableaux où l’intégration mécanique de la face avant doit rester parfaitement en phase avec l’architecture du système PrismaSeT.

Découpe frontale adaptée aux montages fixes verticaux

Le plastron est réalisé avec découpe, ce qui facilite son usage dans les ensembles où la commande ou le passage fonctionnel en face avant doit être correctement dégagé. Dans une armoire de distribution, ce type de façade permet de mieux organiser la présentation de l’appareil installé, tout en conservant une lecture plus claire de la zone concernée. Pour l’intégrateur comme pour l’exploitant, cela contribue à une façade plus lisible et mieux ordonnée.

Dimensions utiles pour une intégration précise dans le tableau

Avec une largeur de 500 mm et une hauteur de 350 mm, ce plastron fixe répond à un gabarit précis pour compléter l’habillage interne de la cellule. Son format 7 HE permet de l’associer aux réservations prévues dans le tableau sans approximation. Ce point est particulièrement important lors de la préparation d’un tableau neuf ou d’une adaptation sur une structure existante de la gamme PrismaSeT, afin de conserver une implantation homogène entre les différents niveaux de façade.

Construction en acier revêtu de poudre pour les environnements de tableau

Fabriqué en acier, ce plastron bénéficie d’une finition avec revêtement poudre. Ce choix de matériau et de traitement de surface convient bien aux exigences d’un habillage de tableau électrique, où la tenue de l’aspect et la bonne intégration mécanique des éléments de façade sont essentielles. La finition apporte également une continuité visuelle avec les autres composants de l’enveloppe et des accessoires de la gamme.

Un composant utile pour une façade plus propre et mieux organisée

Dans un tableau de distribution, le plastron joue un rôle important dans la finition de la face avant et dans la séparation visuelle des zones techniques. Cette version fixe permet de fermer proprement la réservation autour de l’appareillage concerné, d’améliorer la présentation générale du coffret et de contribuer à une organisation plus rigoureuse des volumes en façade. C’est un élément particulièrement pertinent dans les ensembles où la lisibilité et la cohérence d’assemblage sont recherchées.

Une solution adaptée aux projets de distribution PrismaSeT Active

Pour un projet de tableau électrique basé sur la gamme PrismaSeT Active, ce plastron fixe NS1600 constitue un choix pertinent lorsque l’on recherche un habillage compatible avec une implantation verticale, un boîtier de 650 mm de large et une cellule de 2000 mm de haut. Il permet de compléter l’ensemble avec une façade dédiée au montage concerné, en limitant les écarts d’ajustement et les incompatibilités entre accessoires de structure et appareillage de distribution.
