Profil Linergy JDB vertical 1600A PrismaSeT LVS04506

Profil vertical Linergy pour distribution 1600 A en enveloppe PrismaSeT

Ce profil Linergy JDB vertical 1600 A est destiné à la réalisation d’un jeu de barres de distribution dans les tableaux PrismaSeT. Conçu pour une implantation verticale, il s’intègre dans les enveloppes PrismaSeT P et répond aux besoins de distribution de puissance dans les ensembles basse tension où la compacité, la tenue électrique et la souplesse de raccordement sont essentielles.

Format de profil adapté aux montages verticaux de tableau

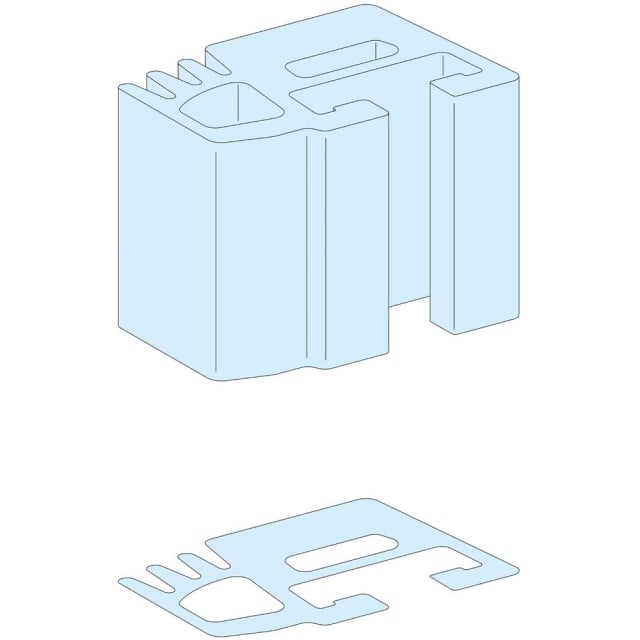

Avec une longueur de 1670 mm et une section de 32,5 x 42,5 mm, ce profil offre un gabarit cohérent pour la constitution d’un jeu de barres vertical de forte intensité. Son exécution rigide, non flexible, convient aux montages structurés en colonne et facilite une implantation nette dans l’ossature du tableau. Il est prévu pour des configurations d’installation en position arrière ou latérale selon l’architecture retenue.

Intensité nominale 1600 A pour la distribution de puissance

Ce profil est dimensionné pour un courant de service de 1600 A, ce qui le destine aux applications de distribution principale ou secondaire dans les armoires de puissance. Il constitue une base adaptée pour transporter des intensités élevées dans un jeu de barres vertical tout en restant compatible avec une logique de distribution modulaire propre aux ensembles PrismaSeT.

Compatibilité pensée pour certaines largeurs de cellules PrismaSeT

Le produit est prévu pour des cellules de 650 mm ainsi que pour des configurations de 650 + 150 mm. Cette compatibilité aide à construire un tableau cohérent sans adaptation hasardeuse du cheminement des barres. Pour l’installateur, cela signifie une intégration plus lisible dans la colonne et une meilleure continuité entre structure, supports et points de connexion.

Raccordement libre pour faciliter l’implantation des connexions

Le profil dispose d’un raccordement de type simple fente en T avec position de connexion libre. Ce point est particulièrement utile lorsque le câblage et les départs doivent s’adapter à la disposition réelle du coffret. Cette liberté de positionnement permet d’optimiser l’organisation interne du tableau, de mieux gérer les contraintes d’encombrement et de simplifier l’alignement avec les équipements associés.

Caractéristiques électriques utiles en environnement de tableau

Ce profil de jeu de barres est conçu pour une tension assignée d’isolement de 1000 V et une tenue aux chocs de 12 kV. Il s’inscrit ainsi dans une logique d’assemblage de distribution où la maîtrise des contraintes électriques est indispensable. Sa conception permet aussi de répondre à des besoins de tenue au courant de courte durée selon le nombre de supports et la position de montage retenue dans le tableau.

Finition brute pour une intégration technique maîtrisée

La surface est non traitée, avec une finition naturelle adaptée à l’usage comme élément de jeu de barres. Cette exécution correspond aux attentes des intégrateurs qui recherchent un composant technique directement exploitable dans une architecture de distribution. Le profil conserve ainsi une approche fonctionnelle, pensée pour l’assemblage, le supportage et le raccordement dans un environnement de tableau électrique.

Un composant pertinent pour les projets de distribution basse tension structurés

Pour un projet de tableau nécessitant un jeu de barres vertical 1600 A, ce profil Linergy PrismaSeT apporte une réponse claire : dimensions connues, implantation verticale dédiée, compatibilité avec les enveloppes PrismaSeT P et possibilités de raccordement souples. C’est un choix adapté pour les monteurs tableautiers et professionnels recherchant un profil de distribution de puissance précis, lisible et cohérent avec une architecture de tableau évolutive.
