Support fixe jeu de barres latéral 5/10 mm LVS04661

Support fixe jeu de barres latéral 5/10 mm LVS04661

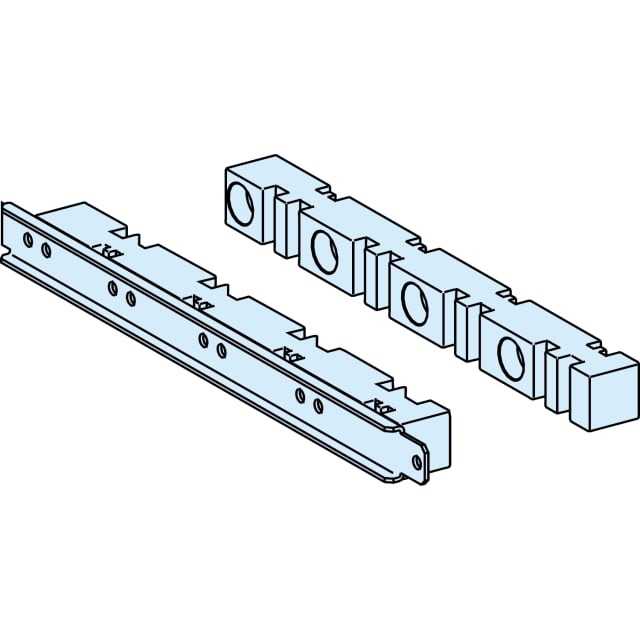

Le support fixe jeu de barres latéral LVS04661 est un accessoire de maintien destiné aux ensembles de distribution électrique de la gamme PrismaSeT Active. Il est conçu pour assurer un maintien fiable du jeu de barres vertical latéral dans les tableaux et gaines de cellule compatibles, tout en contribuant à une installation propre, stable et conforme aux exigences d’assemblage.

Ce modèle est référencé sous la référence fabricant LVS04661 et la référence commerciale 7171032. Il s’adresse aux installations utilisant des jeux de barres Linergy LGYE / Linergy BS, avec une configuration adaptée au montage latéral fixe et à une distance de rails de 75 mm.

Points clés du produit

• Type de produit : support de jeu de barres
• Application : support fixe pour jeu de barres vertical latéral
• Compatibilité : Linergy LGYE / Linergy BS
• Nombre de pôles : 4
• Courant nominal maximum : 4000 A
• Distance de rails : 75 mm
• Installation : gaine cellule largeur 150 mm ou 300 mm
• Raccordement : latéral, fixe
• Maintien du jeu de barres : oui
• Nombre de supports requis : 3
• Norme : CEI 61439-1
• Certification : ASTA

À quoi sert ce support de jeu de barres ?

Dans un tableau électrique de distribution, le jeu de barres doit être maintenu avec précision pour garantir la tenue mécanique de l’ensemble et faciliter un montage net dans la cellule. Ce support fixe latéral a précisément ce rôle : il participe au positionnement et au maintien du jeu de barres dans la structure, en limitant les mouvements parasites et en sécurisant l’assemblage.

Il trouve sa place dans les installations de puissance où la fiabilité du supportage est essentielle, notamment lorsque l’on travaille sur des ensembles compacts à forte intensité. Son usage est particulièrement adapté aux configurations demandant une organisation rigoureuse du cheminement des barres dans la gaine cellule.

Compatibilité et usage conseillé

Ce support est prévu pour être utilisé avec les systèmes de jeux de barres Linergy LGYE et Linergy BS. Il s’intègre dans la série PrismaSeT, au sein d’armoires et de tableaux répondant aux besoins de distribution électrique tertiaire ou industrielle selon la conception de l’ensemble.

Son installation est indiquée pour des gaines cellule de 150 mm ou 300 mm de largeur. Avant de commander, il est recommandé de vérifier :

• la série du tableau ou de la cellule utilisée ;
• la compatibilité du jeu de barres avec les références Linergy LGYE / Linergy BS ;
• la configuration mécanique prévue pour un montage latéral fixe ;
• le nombre de supports nécessaires selon l’assemblage.

Pourquoi choisir ce modèle ?

Le LVS04661 se distingue par une conception orientée vers la cohérence d’ensemble et la sécurité mécanique du montage. Pour l’installateur, c’est une solution rassurante lorsqu’il s’agit de maintenir un jeu de barres dans une cellule de distribution avec une exigence de tenue élevée. Le produit est pensé pour un usage professionnel, avec une compatibilité claire et une intégration adaptée aux architectures PrismaSeT.

Le fait qu’il soit prévu pour un courant nominal maximum de 4000 A en fait un composant adapté aux installations de distribution de forte puissance, dans le respect des limites de conception de l’ensemble complet. Comme toujours sur ce type d’équipement, la performance finale dépend de l’association correcte entre les barres, les supports, la cellule et les accessoires de montage.

Installation : points de vigilance

Pour garantir un montage fiable, il est important de respecter les prescriptions du fabricant et la configuration de l’ensemble. Ce support étant destiné à un montage fixe latéral, il doit être positionné selon l’architecture prévue du tableau et selon les contraintes de la gaine cellule.

• Respecter la distance de rails de 75 mm indiquée pour ce support.
• Prévoir 3 supports pour l’ensemble concerné, selon la configuration prescrite.
• Vérifier la compatibilité du jeu de barres et de la cellule avant assemblage.
• S’assurer que le montage est cohérent avec la norme CEI 61439-1 applicable à l’ensemble.

Pour quels besoins ce produit est-il adapté ?

Ce support fixe est particulièrement pertinent dans les tableaux et armoires de distribution où l’on recherche une solution robuste pour maintenir les barres verticales latérales. Il s’adresse aux installations nécessitant une bonne tenue mécanique, une intégration structurée et une compatibilité avec des systèmes de jeu de barres reconnus.

Il convient notamment aux projets de rénovation, d’extension ou de montage de tableaux de distribution dans lesquels l’identification précise de la référence est importante pour éviter toute erreur de compatibilité.

Caractéristiques techniques

• Référence fabricant : LVS04661
• Référence commerciale : 7171032
• GTIN / identifiant global : 3606481867117
• Série : PrismaSeT
• Type : support de jeu de barres
• Configuration : support fixe jeu de barres vertical latéral
• Nombre de pôles : 4
• Courant nominal maximum : 4000 A
• Distance de rails : 75 mm
• Compatibilité : Linergy LGYE / Linergy BS
• Largeur de gaine cellule : 150 mm ou 300 mm
• Raccordement : latéral, fixe
• Poids : 1,06 kg
• Norme : CEI 61439-1
• Certification : ASTA

En résumé

Le support fixe jeu de barres latéral LVS04661 est un accessoire technique destiné au maintien des jeux de barres dans les tableaux PrismaSeT compatibles. Fiable, clairement identifié et conçu pour une installation latérale fixe, il constitue un choix pertinent pour les professionnels qui recherchent une solution de supportage adaptée aux ensembles Linergy et aux configurations de distribution de puissance.

Pour une commande sans erreur, pensez à vérifier la série PrismaSeT, la référence LVS04661 et la référence commerciale 7171032, afin de vous assurer de la compatibilité avec votre cellule et votre jeu de barres.
