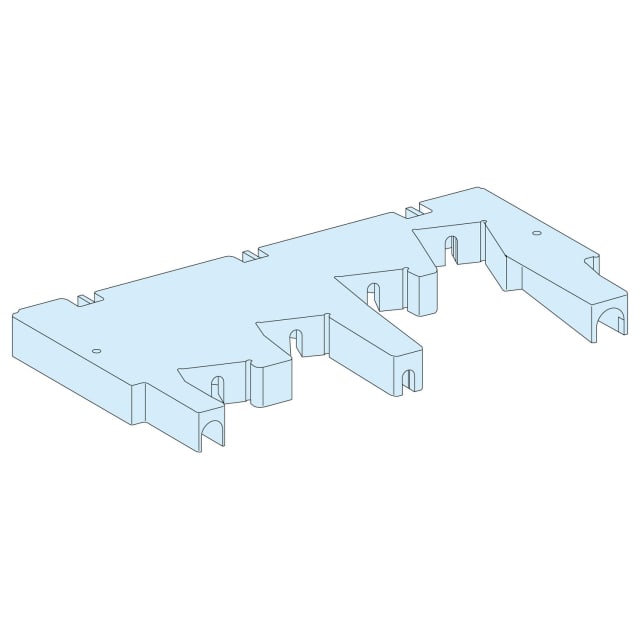

Support de barres étage gaine PrismaSeT Active LVS04192

Support de jeu de barres étagé pour gaine PrismaSeT Active

Le support de barres étage gaine PrismaSeT Active LVS04192 est conçu pour le maintien des jeux de barres multiétages dans les ensembles de distribution PrismaSeT G. Il s’intègre dans une architecture de tableau électrique où la tenue mécanique, l’implantation propre des conducteurs rigides et le respect des entraxes sont essentiels. Ce support s’utilise pour organiser un jeu de barres en gaine dans une configuration 4 pôles, avec une implantation adaptée aux besoins de distribution jusqu’à 630 A.

Compatible avec les jeux de barres Linergy BS et les coffrets PrismaSeT G

Ce support appartient à l’environnement Linergy BS et a été prévu pour une compatibilité avec les coffrets PrismaSeT G. Il permet de recevoir des jeux de barres de différentes sections selon le calibre recherché, notamment 15 x 5 mm, 20 x 5 mm, 32 x 5 mm et 32 x 8 mm. Cette plage d’utilisation facilite la réalisation d’un tableau évolutif ou d’une distribution adaptée à plusieurs niveaux de courant admissible, de 160 A à 630 A, sans sortir de l’écosystème de montage prévu par le fabricant.

Maintien précis des barres avec entraxe de 50 mm

Avec une distance de rails de 50 mm, ce support de jeu de barres étagé aide à conserver un positionnement régulier des barres dans la gaine. Cet entraxe participe à une implantation lisible et à une intégration cohérente dans le tableau, en particulier lorsque l’on recherche un câblage structuré et une distribution de puissance bien ordonnée. Sa conception pour gaine de 300 mm permet également de l’insérer dans une configuration de coffret correspondant à ce format.

Adapté aux intensités jusqu’à 630 A

Le support est dimensionné pour un courant nominal maximum de 630 A. Il convient ainsi aux distributions de puissance nécessitant un support capable d’accompagner des jeux de barres de plusieurs calibres intermédiaires, en 160 A, 250 A, 400 A et 630 A. Pour l’installateur ou le tableautier, cela permet de conserver une même logique d’accessoire sur plusieurs variantes de montage, tout en respectant la section de barre associée à l’intensité visée.

Tenue aux contraintes de court-circuit dans les ensembles de distribution

Ce support de barres étage gaine présente un courant assigné de courte durée admissible de 25 kA pendant 1 seconde. Cette donnée est importante dans la conception d’un ensemble de distribution, car elle permet d’orienter le choix de l’accessoire dans une architecture où la tenue électrodynamique du jeu de barres doit rester cohérente avec les performances de l’installation. Dans un tableau PrismaSeT, ce point contribue à la bonne intégration du support dans une chaîne de composants pensée pour la distribution d’énergie.

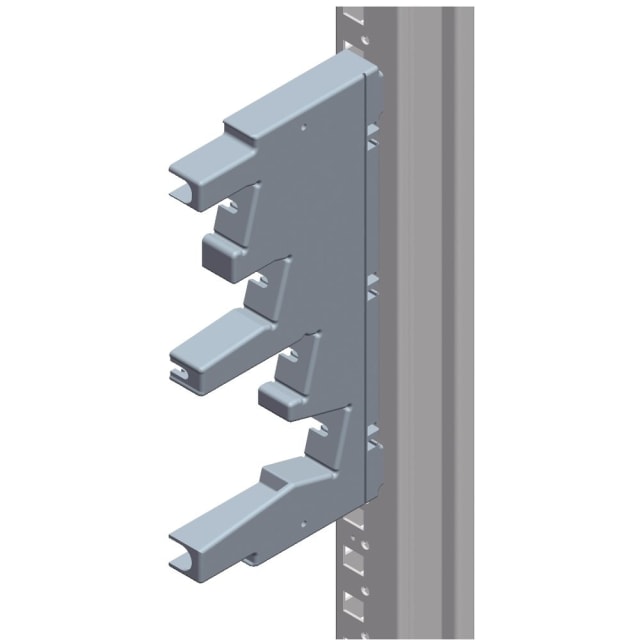

Montage en fond de coffret avec fixation définie

Le produit est prévu pour être installé au fond du coffret et dispose d’un entraxe de fixation de 450 x 200 mm. Cette implantation aide à préparer un montage propre, reproductible et plus simple à intégrer dans une logique d’assemblage de tableau. Son faible poids de 0,2 kg facilite par ailleurs la manipulation lors de la préparation de l’équipement et du montage des jeux de barres dans la gaine.

Conforme aux exigences des ensembles IEC 61439

Le support répond aux normes IEC 61439-1 et IEC 61439-2 et bénéficie d’une certification ASTA. Pour un professionnel du tableau électrique, ces éléments sont particulièrement utiles lorsqu’il s’agit de sélectionner un accessoire destiné à s’inscrire dans un ensemble de distribution structuré, avec des exigences claires sur l’intégration des composants. Ce positionnement en fait un accessoire pertinent pour les réalisations PrismaSeT Active et les montages de jeu de barres Linergy BS nécessitant une correspondance technique précise.
