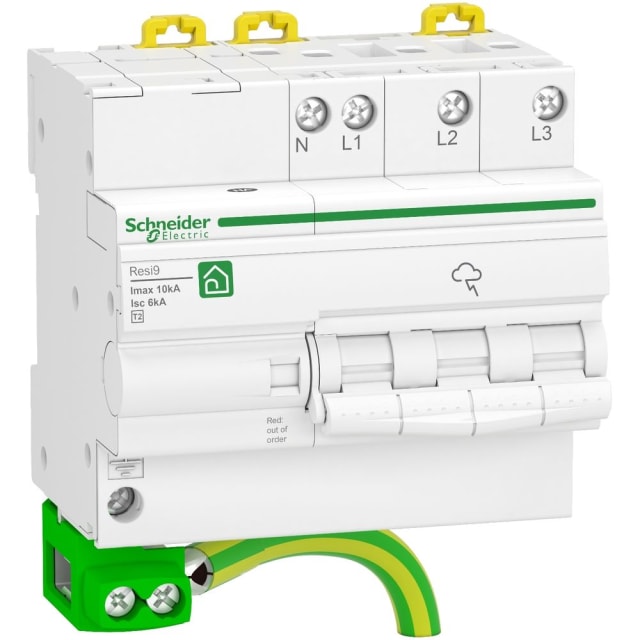

Parafoudre modulaire 3P+N 10 kA Resi9 Quick PF R9L16710

Parafoudre modulaire 3P+N type 2 pour la protection des équipements sensibles

Le parafoudre modulaire 3P+N 10 kA Resi9 Quick PF est conçu pour limiter les surtensions transitoires et protéger les équipements électroniques installés dans le tableau électrique. Cette version de type 2 convient à une installation modulaire sur rail DIN 35 mm et s’intègre dans les ensembles de protection et de distribution où la continuité de service des appareils raccordés est un enjeu important.

Configuration 3P+N adaptée aux réseaux triphasés avec neutre

Ce modèle 3P+N est prévu pour les installations en triphasé avec neutre, avec compatibilité indiquée pour les schémas TT et TN-S. Il protège les trois phases ainsi que le neutre, ce qui en fait une solution cohérente pour les tableaux alimentant des charges électroniques, automatismes, équipements de commande, circuits techniques ou usages résidentiels avancés nécessitant une protection contre les surtensions d’origine atmosphérique ou de manœuvre.

Caractéristiques électriques utiles pour le choix du bon parafoudre

Le dispositif fonctionne avec une tension nominale AC de 230 V et une tension de service maximale permanente Uc de 275 V. Son courant nominal de décharge In est de 5 kA et son courant maximal de décharge Imax atteint 10 kA selon l’onde 8/20. Le niveau de protection Up est de 1,5 kV, y compris entre L-N et N-PE. Ces valeurs permettent d’orienter le choix vers une protection modulaire dédiée aux surtensions transitoires, avec un niveau de limitation adapté à la protection d’appareils sensibles raccordés en aval.

Format modulaire pratique pour coffret et tableau électrique

Le Resi9 Quick PF se monte sur rail DIN 35 mm et prend place dans un tableau modulaire sans accessoire complexe. La largeur annoncée de 10 pas de 9 mm facilite l’anticipation de l’encombrement dans le coffret. Ses dimensions d’environ 88,4 x 106,8 x 74,1 mm permettent de préparer plus précisément l’implantation, notamment dans les tableaux où l’espace disponible doit être maîtrisé.

Signalisation visuelle intégrée pour un contrôle rapide en façade

Une signalisation optique directement visible sur l’appareil permet de repérer rapidement l’état du parafoudre en façade de tableau. Ce point est particulièrement utile lors des opérations de vérification ou de maintenance, sans démontage ni mesure préalable. L’identification des bornes en face avant contribue également à une lecture claire lors du câblage des pôles et du neutre.

Raccordement et intégration dans une protection modulaire existante

Ce parafoudre accepte des conducteurs rigides ou souples jusqu’à 25 mm², ce qui facilite son intégration dans de nombreux tableaux de répartition. Il ne comporte pas de fusible intégré ni de contact de télésignalisation, ce qui oriente son usage vers une protection modulaire simple à intégrer dans une architecture de tableau cohérente avec les autres appareillages de la gamme Resi9 Protection. Son indice IP20 correspond à une installation en enveloppe ou coffret électrique adapté.

Usage recommandé pour la protection contre les surtensions en tête ou en complément

Ce parafoudre modulaire est recommandé lorsque l’installation doit être protégée contre les surtensions susceptibles d’endommager les équipements électroniques. Il convient notamment dans les bâtiments exposés à des perturbations transitoires et en complément d’une stratégie de protection coordonnée. Pour un achat sans ambiguïté, ce modèle appartient à la série Resi9 Protection et correspond à un parafoudre modulaire type 2 3P+N destiné à une intégration directe dans le tableau électrique.
