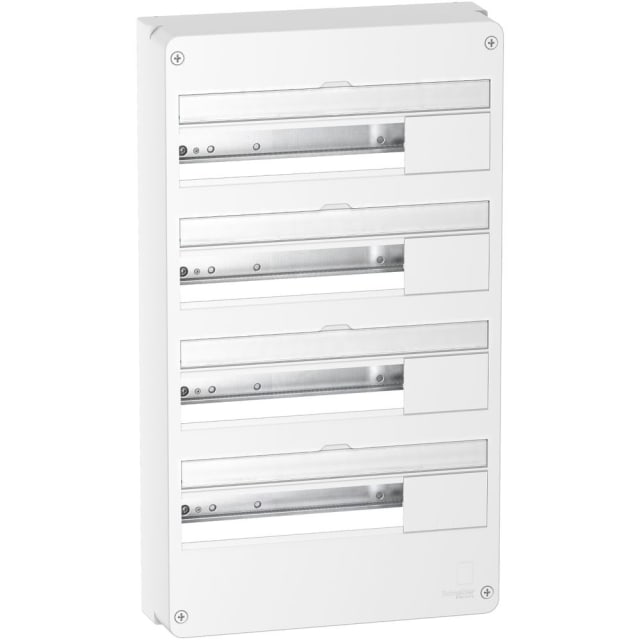

Coffret électrique Resi9 4 rangées 18 modules R9H18604

Coffret électrique apparent 4 rangées pour tableau résidentiel 18 modules

Le coffret électrique Resi9 4 rangées 18 modules est conçu pour réaliser un tableau de distribution mural en saillie avec une capacité de 18 modules par rangée, soit une organisation claire pour les circuits d’un logement ou d’un petit ensemble tertiaire. Son format 4 rangées permet de répartir les protections de manière lisible, avec une implantation adaptée aux appareillages modulaires sur rail DIN. Cette configuration facilite la composition d’un tableau électrique propre, évolutif et facile à repérer lors de l’installation comme en maintenance.

Format 4 x 18 modules pour une distribution bien structurée

Avec 4 rangées et 18 unités de division en largeur, ce coffret offre un espace utile important pour accueillir disjoncteurs, interrupteurs différentiels et autres modules de protection ou de commande compatibles rail DIN. Cette capacité est particulièrement intéressante lorsqu’il faut séparer distinctement les usages, par exemple éclairage, prises, circuits spécialisés ou équipements annexes. Le volume disponible aide à concevoir un tableau plus aéré, ce qui améliore la lisibilité du câblage et le confort d’intervention.

Montage en apparent avec dimensions adaptées aux installations murales

Prévu pour une pose en apparent, ce coffret Resi9 se fixe directement sur le support mural. Ses dimensions de 357 mm de largeur, 625 mm de hauteur et 108 mm de profondeur en font une solution adaptée aux installations nécessitant un tableau de distribution de bonne capacité sans recourir à un encastrement. La profondeur intérieure de 106 mm apporte un espace cohérent pour le passage et l’organisation des conducteurs à l’intérieur du coffret.

Coffret avec rail DIN et couvercle pour une intégration modulaire simple

Le coffret est équipé de rails DIN, ce qui permet l’intégration directe des appareillages modulaires courants. Son exécution avec couvercle et finition avec découpe contribue à une présentation nette en façade tout en laissant l’accès fonctionnel aux modules installés. L’absence de porte transparente oriente ce modèle vers une solution sobre et technique, bien adaptée aux tableaux où l’on recherche avant tout une façade simple et discrète.

Boîtier synthétique blanc IP30 pour un usage intérieur

Réalisé en matière synthétique, ce coffret électrique affiche une finition blanche RAL 9003 qui s’intègre facilement dans les environnements techniques, résidentiels ou de service. Son indice de protection IP30 le destine à une installation en intérieur dans un espace approprié. Cette conception répond aux besoins d’un tableau de répartition protégé contre l’accès aux corps solides de taille suffisante, tout en conservant une ligne visuelle propre et homogène.

Équipement utile pour la mise en œuvre du tableau

Ce modèle dispose d’une borne de mise à la terre, élément important pour structurer correctement le raccordement des conducteurs de protection dans le coffret. Il est également indiqué comme compatible avec un montage adossé, ce qui peut être utile selon la configuration du chantier ou la reprise d’une installation existante. L’absence de plaque de montage et l’architecture dédiée au rail DIN en font un coffret pensé pour les tableaux modulaires de distribution plutôt que pour l’intégration d’équipements non modulaires.

Une solution Resi9 adaptée aux tableaux de distribution bien organisés

Dans une logique d’équipement de tableau électrique, ce coffret Resi9 4 rangées 18 modules convient particulièrement lorsqu’il faut combiner capacité, lisibilité et encombrement maîtrisé. Il permet de constituer une base de distribution claire pour des protections modulaires, avec une façade blanche discrète, une pose murale apparente et une organisation sur plusieurs rangées. C’est un choix pertinent pour créer ou restructurer un tableau de distribution lorsque la priorité est de disposer d’un coffret spacieux, net et simple à exploiter.
