Bornier de terre 14 connexions Schneider LGYT1E14

Bornier de terre 14 connexions pour tableau électrique

Le bornier de terre Schneider LGYT1E14 est conçu pour centraliser les raccordements de mise à la terre dans un tableau électrique de manière claire et pratique. Ce modèle 1 pôle propose 14 connexions au total, avec une répartition adaptée aux besoins courants en coffret : 3 connexions de forte section jusqu’à 25 mm² et 11 connexions pour départs jusqu’à 4 mm². Sa couleur verte permet un repérage immédiat dans l’enveloppe, ce qui facilite l’organisation du câblage et la lecture du tableau lors de l’installation ou de la maintenance.

Double technologie de raccordement pour gagner en souplesse

Ce bornier de terre associe deux modes de raccordement complémentaires : raccordement à vis pour les conducteurs de plus forte section et raccordement à broches pour les départs à connecter rapidement. Cette configuration permet de combiner alimentation de terre principale et reprises secondaires sur un seul organe de connexion. Le résultat est un câblage plus ordonné, avec une mise en œuvre adaptée aussi bien aux conducteurs monofilares qu’aux conducteurs multibrins et souples, selon les sections prévues par le fabricant.

Compatible avec plusieurs sections de conducteurs

Le LGYT1E14 accepte une large plage de sections, de 0,5 à 25 mm² selon le type de conducteur et le mode de raccordement. Il peut recevoir des conducteurs monofilares de 0,5 à 16 mm², ainsi que des conducteurs multifilaires ou à brins fins de 0,5 à 25 mm², avec ou sans gaine. Cette polyvalence est particulièrement intéressante pour raccorder aussi bien les liaisons de terre principales que les départs de protection dans les tableaux résidentiels ou les coffrets de distribution nécessitant une gestion propre des masses.

Calibré pour les usages de distribution jusqu’à 63 A

Avec un courant assigné de 63 A et une tension assignée de 440 V, ce bornier de terre répond aux besoins de distribution et de raccordement de terre dans les ensembles électriques où la tenue des connexions doit rester cohérente avec les circuits présents dans le coffret. Il est destiné exclusivement aux connexions de terre, avec une architecture pensée pour distribuer les conducteurs de protection de façon lisible et rationnelle dans l’espace disponible.

Intégration pratique dans les coffrets de la gamme Schneider

Ce bornier de terre est utilisé dans l’environnement Schneider Electric et s’intègre notamment aux solutions de coffrets compatibles de la marque. Il est donné pour une utilisation avec des enveloppes de type Resi9, Pragma et Kaedra, ce qui en fait une solution pertinente pour équiper ou compléter un tableau avec un bornier de terre homogène avec le reste de l’appareillage. Son format 14 trous permet de créer un point de rassemblement efficace sans multiplier les accessoires de raccordement.

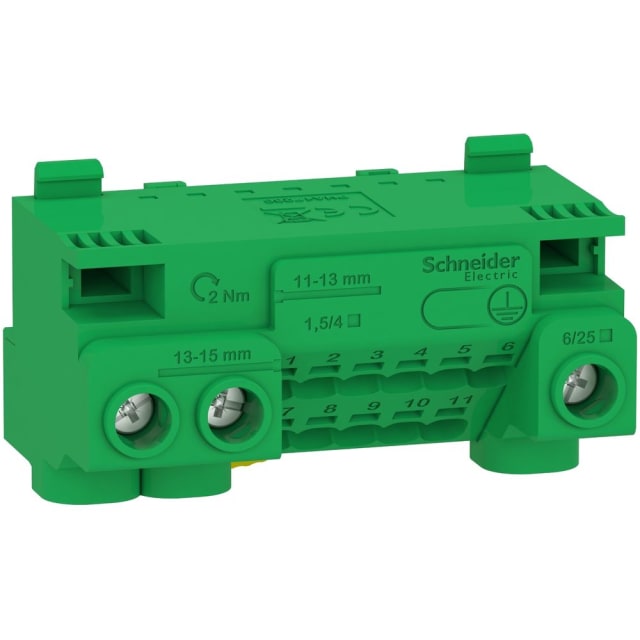

Corps isolant thermoplastique et repères utiles au montage

Le corps isolant en thermoplastique apporte une protection adaptée à l’usage en tableau, tout en conservant une manipulation simple lors du câblage. Le produit présente des repères visibles directement sur la pièce, utiles pour préparer les conducteurs et réaliser un raccordement propre. La plage de température de service de -25 à 60 °C permet son intégration dans les environnements courants de coffrets et tableaux électriques, avec une bonne continuité d’usage en installation intérieure technique.

Une solution adaptée pour structurer la terre dans le coffret

Choisir ce bornier de terre 14 connexions Schneider, c’est opter pour une distribution de la terre plus nette dans le tableau électrique, avec une séparation claire entre arrivées de plus forte section et départs de plus petite section. Il convient particulièrement lorsque l’on recherche un bornier de terre compact, lisible et compatible avec l’organisation des coffrets de distribution modulaires. Pour le monteur, cela simplifie le cheminement des conducteurs de protection et aide à conserver un tableau mieux structuré.
