Parafoudre modulaire type 2+3 3P+N 40 kA R9L2C640

Parafoudre modulaire type 2+3 3P+N pour tableau résidentiel et petit tertiaire

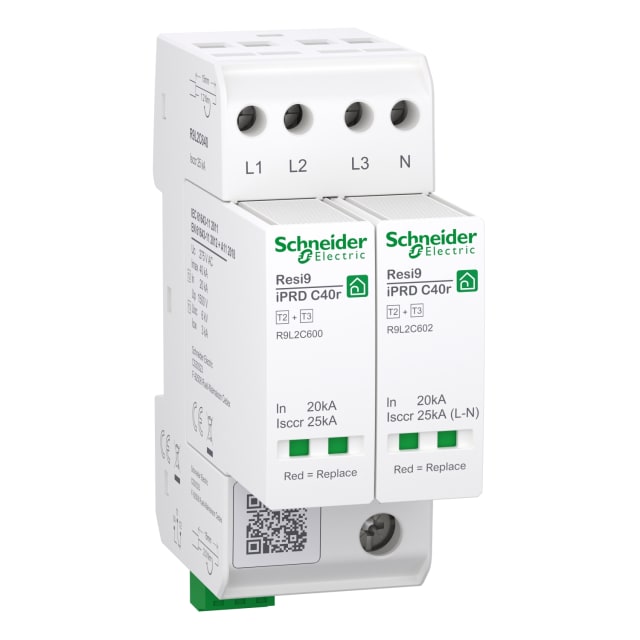

Ce parafoudre modulaire type 2+3 3P+N est conçu pour limiter les surtensions transitoires susceptibles d’endommager les équipements électriques et électroniques sensibles. Il trouve naturellement sa place dans un tableau de distribution alimentant une installation en 230 V, en particulier lorsque la protection contre les surtensions doit être intégrée de façon compacte, lisible et simple à maintenir. Son format modulaire sur rail DIN 35 mm facilite l’intégration dans les coffrets domestiques et les petits bâtiments commerciaux.

Protection adaptée aux surtensions directes et indirectes

Avec un courant nominal de décharge In de 20 kA et un courant maximal Imax de 40 kA en onde 8/20, ce parafoudre apporte une réponse dimensionnée pour la protection des circuits contre les surtensions d’origine atmosphérique ou de manœuvre. Son niveau de protection Up de 1,5 kV en modes L-N et N-PE permet d’abaisser la surtension résiduelle à une valeur compatible avec de nombreux équipements en aval. La technologie type 2+3 en fait une solution pertinente lorsqu’il faut à la fois écouler l’énergie de surtension et affiner la limitation au plus près des usages.

Configuration 3P+N compatible avec les réseaux TT et TN-S

Cette version 3P+N est prévue pour les installations comportant trois phases et neutre. Elle est compatible avec les schémas de liaison à la terre TT et TN-S, ce qui couvre de nombreuses configurations de distribution en bâtiment. La répartition des bornes L1, L2, L3 et N en face avant améliore le repérage au câblage et sécurise l’intégration dans le tableau. Ce type de parafoudre est particulièrement adapté lorsqu’il faut protéger une distribution triphasée avec neutre alimentant plusieurs usages sensibles.

Cartouches enfichables et maintenance simplifiée

Le produit est équipé de cartouches amovibles précâblées, un point important pour réduire le temps d’intervention en maintenance. En cas de fin de vie du module de protection, le remplacement s’effectue rapidement sans reconfiguration complète du câblage. La signalisation visuelle en face avant permet un contrôle immédiat de l’état de service : voyant vert lorsque l’appareil est opérationnel, voyant rouge lorsqu’un remplacement est nécessaire. Cette lecture directe est utile pour les tableaux résidentiels comme pour les armoires techniques nécessitant une vérification rapide.

Surveillance locale et report à distance

En plus de l’indication optique sur l’appareil, ce parafoudre dispose d’un contact de télécommunication pour le report d’état à distance. Cette fonction permet d’intégrer la surveillance du parafoudre dans une logique de maintenance ou de supervision du tableau, sans devoir ouvrir systématiquement l’enveloppe pour vérifier son état. C’est un avantage concret dès lors que le coffret est installé dans un local technique, une zone peu accessible ou un ensemble de distribution devant rester suivi dans le temps.

Encombrement réduit et pose pratique sur rail DIN

Son montage sur rail DIN 35 mm répond aux standards habituels des tableaux électriques. Avec une largeur compacte de 36 mm et des dimensions de 99 x 70 mm environ, ce parafoudre limite l’occupation dans le coffret et laisse davantage de place pour les autres appareillages modulaires. Ce faible encombrement est appréciable lors d’une rénovation de tableau ou lorsque l’espace disponible est compté. Le raccordement accepte jusqu’à 25 mm² en conducteur souple et jusqu’à 35 mm² en conducteur rigide, ce qui facilite l’adaptation aux sections courantes de distribution.

Points techniques utiles pour le choix et l’intégration

Ce modèle fonctionne sous tension nominale AC 230 V avec une tension permanente maximale de 275 V AC. Il présente une résistance aux courts-circuits Isccr de 25 kA et doit être associé à une protection amont adaptée, avec une protection maximale contre les surintensités de 100 A en connexion série par fusible. Le produit n’intègre pas de fusible de secours ni de protection interne contre les courts-circuits, ce qui doit être pris en compte lors de la conception du tableau. Son indice de protection IP20 le destine à une installation à l’intérieur d’une enveloppe appropriée, dans les conditions normales d’un tableau de distribution.
