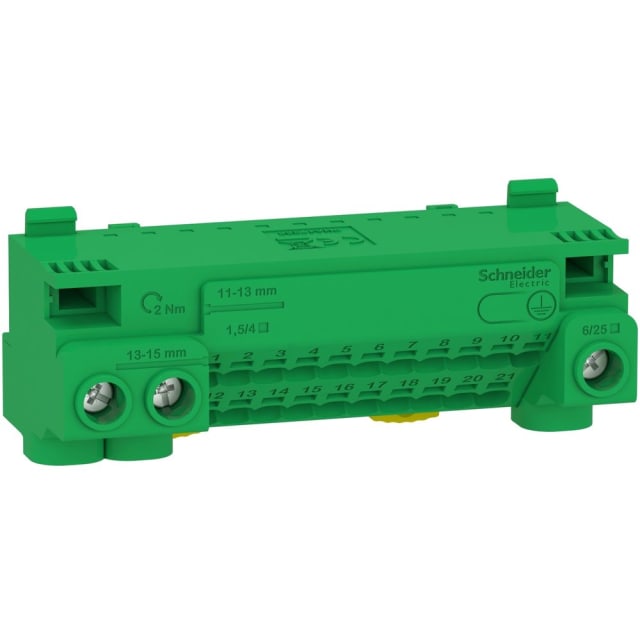

Bornier de terre 24 connexions LGYT1E24

Bornier de terre 24 connexions pour une distribution claire des conducteurs de protection

Le bornier de terre 24 connexions LGYT1E24 est conçu pour regrouper et distribuer les conducteurs de protection dans un tableau électrique. Ce modèle permet d’organiser le raccordement de la terre de façon nette et lisible, avec une capacité de 24 points de connexion adaptée aux installations nécessitant plusieurs départs. Son format compact facilite son intégration dans les coffrets résidentiels et les ensembles de répartition où l’optimisation de l’espace reste importante.

Double technologie de raccordement pour s’adapter aux sections courantes

Ce bornier de terre associe deux modes de connexion sur un même support : 3 bornes à vis pour les sections plus importantes jusqu’à 25 mm², et 21 bornes sans vis pour les conducteurs de plus petite section jusqu’à 4 mm². Cette configuration mixte est particulièrement pratique pour combiner une arrivée de terre de section élevée avec plusieurs départs vers les circuits. Elle simplifie la répartition des conducteurs de protection tout en rendant le câblage plus ordonné dans le coffret.

Capacité 63 A adaptée aux besoins de raccordement en tableau

Avec un courant nominal de 63 A et une tension nominale de 440 V AC, ce bornier de terre répond aux besoins de distribution des conducteurs de protection dans les installations de tableau. Il convient aux montages où l’on recherche une borne de terre dédiée, clairement identifiable grâce à sa couleur verte, pour séparer proprement les raccordements de mise à la terre des autres liaisons électriques.

Cavalier inclus pour faciliter les liaisons entre collecteurs

Le LGYT1E24 est livré avec un cavalier, utile pour relier deux collecteurs entre eux. Cette disposition apporte plus de souplesse lors de la composition du tableau, notamment lorsqu’il faut étendre la capacité de raccordement ou organiser plusieurs zones de connexion de terre. Deux emplacements libres pour cavaliers sont également prévus, ce qui laisse une marge d’évolution intéressante lors de l’installation ou d’une adaptation ultérieure.

Montage encastré ou en surface selon la configuration du tableau

Ce bornier de terre peut être installé en encastrement ou en montage en surface pour fixation dans un tableau. Cette polyvalence permet de l’intégrer aussi bien dans une enveloppe neuve que dans une configuration existante à compléter. Son encombrement maîtrisé, avec 94,2 mm de largeur, 45,5 mm de hauteur et 40,5 mm de profondeur, aide à conserver un câblage accessible sans surcharger visuellement l’intérieur du coffret.

Format compact et repérage visuel immédiat

Sa conception compacte et sa teinte verte dédiée à la terre permettent un repérage rapide dans l’ensemble de l’installation. C’est un avantage concret lors du câblage, des opérations de contrôle ou des interventions de maintenance. La disposition des connexions favorise également une lecture plus directe des départs, ce qui aide à conserver un tableau mieux structuré lorsque plusieurs conducteurs de protection doivent être regroupés.

Une solution pratique pour les tableaux de la série Resi9 Protection

Issu de la série Resi9 Protection, ce bornier de terre trouve naturellement sa place dans les environnements de coffrets modulaires et d’accessoires de raccordement associés. Il répond à un usage précis : centraliser la mise à la terre avec une répartition adaptée aux sections les plus fréquemment rencontrées en tableau. Pour l’installateur comme pour le professionnel de maintenance, il constitue un composant utile pour obtenir une distribution de terre propre, compacte et facile à exploiter.
