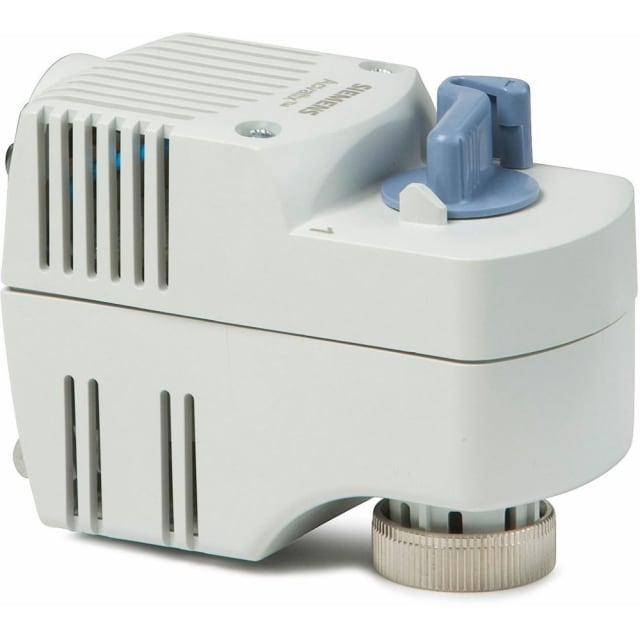

Servomoteur vanne de zone 230 V VVI46 VXI46 SFA21/18

Servomoteur de vanne de zone 230 V pour vannes VVI46 et VXI46

Ce servomoteur de vanne de zone 230 V est conçu pour la commande marche/arrêt des vannes Siemens VVI46 et VXI46 dans les installations de chauffage et de rafraîchissement. Son fonctionnement en deux points le rend particulièrement adapté aux zones terminales qui demandent une ouverture ou une fermeture nette, sans régulation modulante. Il constitue une solution précise pour piloter une vanne de zone sur pompe à chaleur, réseau hydraulique de chauffage ou circuit de distribution technique.

Commande rapide avec temps de manœuvre de 10 secondes

Avec un temps de fonctionnement de 10 s, ce servomoteur permet une réaction rapide lors des demandes de chauffage ou de refroidissement. Cette vitesse d’action est intéressante pour les installations où la réactivité de la vanne participe au confort thermique et à la bonne gestion des zones. La course de 2,5 mm associée à une force de réglage de 200 N assure l’actionnement adapté au mécanisme de vanne compatible, tout en restant cohérent avec une commande TOR simple et efficace.

Fonction de sécurité par ressort en position normalement fermée

Le servomoteur intègre une fonction de sécurité par ressort avec principe normalement fermé. Concrètement, en absence d’alimentation, la vanne revient en position fermée. Ce comportement est recherché sur de nombreuses installations CVC pour maîtriser le passage du fluide lorsque la commande n’est plus active. La présence d’un retour sans pression complète cet usage en facilitant la remise en position selon le fonctionnement prévu de la vanne.

Commande manuelle et indicateur mécanique pour les interventions

Pour les phases de mise en service, de test ou de maintenance, l’appareil dispose d’une commande manuelle intégrée. L’indicateur de réglage mécanique permet de visualiser simplement la position de l’actionneur pendant l’intervention. Ce point est utile sur chantier comme en maintenance d’exploitation, notamment lorsque l’on doit vérifier rapidement l’état d’ouverture ou de fermeture sans démonter l’ensemble.

Raccordement pratique et intégration directe sur vanne compatible

Ce modèle est livré avec un câble de raccordement de 1,8 m, ce qui facilite son intégration dans un coffret, une armoire technique ou à proximité immédiate d’un ensemble hydraulique. Le raccordement côté vanne en M30 x 1,5 permet un montage adapté aux corps de vanne prévus pour cette configuration. Son entraînement par roues dentées participe à la transmission du mouvement sur la course utile de l’actionneur.

Format compact pour installation en environnement technique

Grâce à ses dimensions compactes de 121 mm de hauteur, 83 mm de largeur et 58 mm de profondeur, ce servomoteur trouve facilement sa place dans les ensembles de chauffage, de ventilation et de climatisation où l’espace est compté. Son boîtier en matière synthétique et son indice de protection IP30 conviennent à une implantation en environnement intérieur technique. Il est prévu pour fonctionner dans une plage de température ambiante de 1 à 50 °C avec une humidité relative admissible jusqu’à 85 %.

Caractéristiques utiles pour le choix de la bonne commande

Ce servomoteur fonctionne sous 230 V AC et présente une consommation maximale de 12 VA, avec 12 W en fonctionnement. Il s’agit d’un modèle linéaire dédié au réglage marche/arrêt, sans commande modulante, sans split range, sans signal de retour de position et sans contacts de fin intégrés. Il peut toutefois recevoir un contact auxiliaire en option si l’installation exige un report d’état complémentaire. Pour l’installateur ou le mainteneur, ces caractéristiques permettent d’identifier rapidement un actionneur bien adapté à une logique de zone simple, claire et directement exploitable sur vanne compatible.
