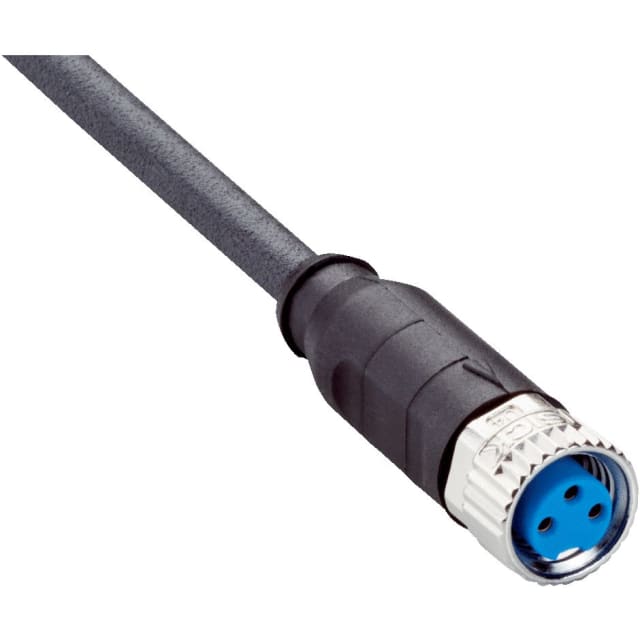

Câble capteur actionneur M8 femelle 20 m YF8U13-200UA1XLEAX

Câble capteur actionneur M8 femelle droit avec extrémité libre pour raccordement machine

Ce câble capteur actionneur est conçu pour le raccordement rapide d’équipements d’automatisme, de capteurs et d’actionneurs sur installation industrielle. Il associe une tête A en connecteur femelle M8 droit 3 pôles codage A à une extrémité de câble ouverte côté tête B, ce qui facilite l’intégration dans une armoire, un coffret ou un câblage machine existant. Cette configuration est particulièrement adaptée lorsque l’on souhaite conserver une connexion normalisée côté terrain tout en gardant de la souplesse côté raccordement.

Longueur 20 m pour déport de capteurs et liaisons d’automatisme étendues

Avec sa longueur de 20 mètres, ce câble préconfectionné M8 permet de relier un point de détection ou de commande éloigné sans recourir à un assemblage sur site du connecteur. C’est un choix pertinent pour les lignes de production, convoyeurs, postes robotisés, zones techniques étendues et applications où le cheminement de câble doit contourner des éléments mécaniques. La présence de 3 conducteurs de 0,25 mm² permet de couvrir les usages courants en signal capteur / actionneur avec une mise en œuvre claire et rationnelle.

Gaine PUR sans halogène adaptée aux environnements dynamiques

La gaine noire en PUR sans halogène combine une bonne tenue mécanique avec une compatibilité recherchée dans les environnements industriels exigeants. Ce type de câble est indiqué pour les applications en présence d’huiles et de lubrifiants, ainsi que pour les usages en mode mobile. Son diamètre extérieur de 4,1 mm aide à conserver un passage propre dans les chemins de câble, faisceaux machine et zones de mouvement, tout en limitant l’encombrement global du raccordement.

Conçu pour la flexion répétée, les chaînes porte-câbles et les robots

Ce modèle répond aux besoins des installations soumises à des mouvements répétés. Il est prévu pour un usage en chaîne porte-câbles avec un rayon de courbure supérieur à 10 fois le diamètre du câble, et pour une pose fixe avec un rayon supérieur à 5 fois le diamètre. Sa conception accepte jusqu’à 10 000 000 cycles de flexion, avec une vitesse de déplacement de 3 m/s et une distance de déplacement de 10 m. Ces caractéristiques en font une solution adaptée aux automatismes mobiles, aux équipements robotisés et aux ensembles mécaniques sollicitant régulièrement le câblage.

Caractéristiques électriques utiles pour les signaux capteur / actionneur

Ce câble non blindé est destiné aux liaisons de signal capteur / actionneur avec un courant admissible de 4 A. Il prend en charge une tension nominale de 300 V AC, une tension de référence de 50 V AC / 60 V DC, une tension d’essai de 2 500 V AC et une tension d’impulsion nominale de 1,5 kV. Ces valeurs apportent une lecture claire du domaine d’emploi et aident à sélectionner le bon câble préconfectionné M8 femelle selon l’architecture de raccordement prévue sur la machine.

Connectique M8 3 pôles pensée pour un montage propre et précis

La tête de raccordement M8 femelle droite 3 pôles codage A convient aux interfaces compactes souvent utilisées sur capteurs et petits actionneurs. Le corps du connecteur est en TPU, l’écrou est en zinc moulé sous pression nickelé et le joint en FKM. Le couple de serrage recommandé de 0,4 Nm et la largeur sur plats de 9 mm facilitent un montage soigné, sans approximation, pour obtenir un raccordement net dans les espaces réduits ou au voisinage d’autres connecteurs.

Un choix pertinent pour le raccordement d’automatisme et la connectique machine

Ce câble capteur actionneur M8 femelle 20 m convient aux besoins de connectique machine lorsque l’on recherche un produit prêt à poser, avec extrémité libre côté armoire ou boîte de dérivation. Il trouve naturellement sa place dans les ensembles de raccordement d’automatisme, les machines-outils, les lignes de conditionnement, les systèmes de manutention et les applications industrielles nécessitant une liaison longue, flexible et simple à intégrer. Son format préconfectionné permet aussi de gagner du temps au montage et de standardiser plus facilement le câblage sur les équipements.
