Câble capteur actionneur M8 femelle 3 pôles 2 m ouvert

Câble capteur actionneur M8 femelle 3 pôles 2 m ouvert pour raccordement machine

Ce câble capteur actionneur M8 femelle 3 pôles 2 m ouvert est conçu pour assurer une liaison simple et propre entre un capteur ou un actionneur et votre câblage d’automatisme. Avec son connecteur femelle M8 droit à codage A d’un côté et ses extrémités de câble libres de l’autre, il facilite les raccordements en armoire, en coffret ou directement sur machine lorsque la longueur doit être adaptée ou intégrée à un bornier.

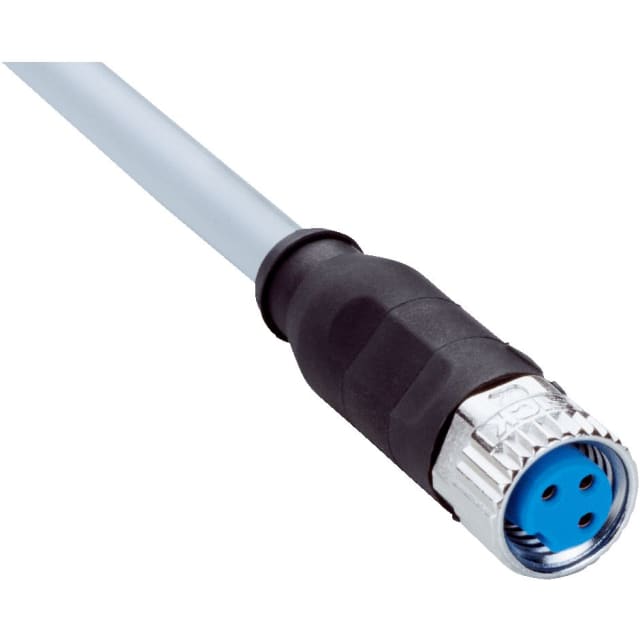

Connexion M8 femelle droite 3 pôles adaptée aux capteurs et actionneurs compacts

La tête de connexion M8 femelle 3 pôles convient aux équipements industriels compacts nécessitant un raccordement rapide et net. Le codage A sécurise l’appairage avec les appareils compatibles et évite les erreurs de connexion. La forme droite reste particulièrement pratique lorsque l’environnement de montage permet une sortie linéaire du câble, par exemple sur des capteurs de proximité, détecteurs ou petits organes de commande en automatisme.

Extrémité ouverte pour un câblage libre en armoire, boîtier ou machine

L’extrémité ouverte apporte la souplesse recherchée pour les installations industrielles où le câble doit être repris sur bornes, domino technique ou autre interface de raccordement. Les 3 conducteurs en section 0,25 mm² permettent une intégration claire dans les circuits de signal capteur/actionneur. Cette configuration est particulièrement utile pour les montages sur mesure, les remplacements à l’identique ou les adaptations de faisceaux existants.

Gaine PVC grise non blindée pour les liaisons de signal courantes

Le câble de 2 m reçoit une gaine PVC grise de diamètre 4,5 mm, bien adaptée aux liaisons de signal en environnement machine. Sa conception non blindée répond aux usages courants de raccordement capteur/actionneur lorsque le blindage n’est pas requis par l’installation. Ce format reste facile à cheminer dans les passages techniques, goulottes, coffrets et zones de câblage où l’on recherche un encombrement maîtrisé.

Protection IP65 IP66K IP67 pour les environnements industriels exigeants

Une fois raccordé correctement, l’ensemble offre un niveau de protection IP65, IP66K et IP67 au niveau de la connexion, ce qui permet son utilisation dans des environnements exposés aux poussières, aux projections d’eau et aux nettoyages intensifs. Le connecteur en TPU, l’écrou de verrouillage en zamak nickelé et le joint en FKM participent à une bonne tenue en service, y compris dans des zones non contaminées ou en présence de produits chimiques compatibles avec ce type d’application.

Bon comportement mécanique pour pose fixe ou usage flexible

Ce modèle est prévu pour une exploitation en position fixe comme en utilisation flexible, avec des rayons de courbure définis pour préserver le câble dans le temps : supérieur à 5 fois le diamètre en pose fixe et supérieur à 10 fois le diamètre en mouvement. Le couple de serrage de 0,4 Nm et la largeur sur plats de 9 mm facilitent un montage correct du connecteur, sans surcontraindre l’interface M8.

Caractéristiques électriques adaptées au transport de signaux capteur

Ce câble est destiné au transport de signaux capteur/actionneur avec un courant admissible de 4 A. Il fonctionne avec une tension de référence de 50 V AC / 60 V DC et présente une tension nominale de câble de 300 V AC, une tension d’essai de 2 000 V AC ainsi qu’une tension de choc nominale de 1,5 kV. Sa résistance d’isolement de 100 MΩ et sa catégorie de surtension III en font une solution pertinente pour les raccordements industriels nécessitant une lecture claire des caractéristiques électriques avant intégration.

Une solution pratique pour maintenance, rétrofit et câblage d’automatisme

Avec sa longueur de 2 m, sa tête M8 femelle 3 pôles droite et son extrémité libre, ce câble s’intègre facilement dans les opérations de maintenance, de remplacement ou de modernisation d’installation. Il répond aux besoins des techniciens recherchant un câble préconfectionné prêt à raccorder, sans connecteur à monter côté machine, afin de gagner du temps au montage tout en conservant la liberté de câblage sur la partie ouverte.
