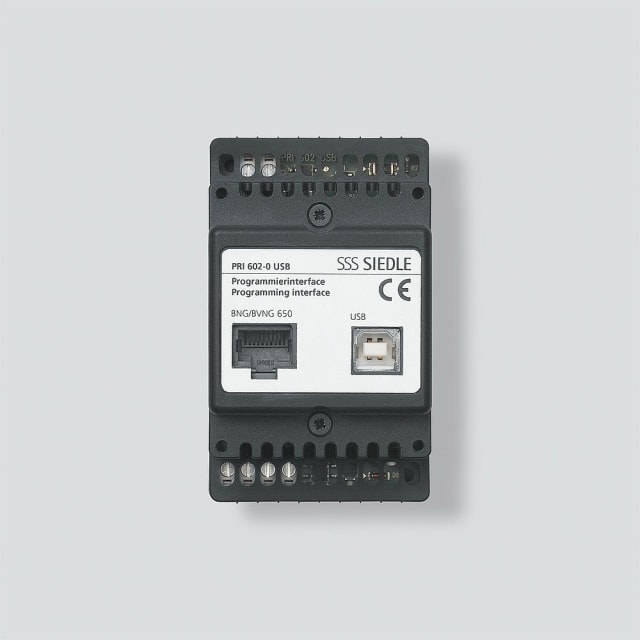

Interface de programmation USB sur rail DIN PRI 602-0 USB

Interface de programmation USB pour bus Siedle In-Home et Vario

L’interface de programmation USB sur rail DIN PRI 602-01 USB est conçue pour relier un PC Windows à l’environnement Siedle via l’interface USB. Elle permet d’intervenir sur le bus Siedle In-Home ainsi que sur le bus Siedle Vario, ce qui en fait un accessoire technique adapté aux opérations de commande et de réglage dans une installation de vidéophonie ou de communication Siedle.

Usage dédié à la mise en service et au paramétrage

Ce module répond aux besoins des professionnels qui doivent configurer ou ajuster une installation depuis un ordinateur. Son rôle est de créer le lien entre le poste informatique et l’infrastructure bus, afin de faciliter les opérations de programmation dans le cadre d’un système Siedle compatible. C’est une solution particulièrement pertinente lorsque le chantier exige un accès clair, centralisé et propre aux fonctions de paramétrage.

Montage sur barre DIN pour intégration en tableau

Le PRI 602-01 USB se monte sur barre DIN, avec un encombrement de 3 modules, ce qui simplifie son intégration dans un coffret ou un tableau de distribution. Son format compact de 53,5 mm de largeur, 89 mm de hauteur et 60 mm de profondeur permet une implantation rationnelle dans les environnements techniques où l’espace doit rester maîtrisé. Sa conception en matière synthétique convient à une installation fixe en armoire.

Connexion au bus par prise Western 8 pôles ou bornes à vis

Cette interface offre une liaison avec le bus Siedle In-Home soit par prise Western 8 pôles, soit par bornes à vis. Cette double possibilité de raccordement apporte davantage de souplesse lors de l’intégration, selon l’architecture existante et les habitudes de câblage sur site. Le raccordement aux blocs d’alimentation BNG 650 et BVNG 650 s’effectue avec ZBVG 650, ce qui permet de l’inscrire dans un ensemble cohérent avec les équipements de la gamme concernée.

Alimentation et conditions d’exploitation adaptées aux environnements techniques

L’interface fonctionne sous une tension de service de 10 à 15 V AC ou de 10 à 30 V DC. Elle est prévue pour une utilisation en intérieur avec un indice de protection IP20 et une plage de température ambiante de 0 °C à +40 °C. Ces caractéristiques en font un équipement destiné aux locaux techniques, tableaux et coffrets, dans le respect des conditions d’installation prévues pour ce type de matériel.

Compatibilité logicielle côté PC

Après le montage, l’utilisation de l’interface nécessite l’installation des composants logiciels adaptés sur le PC. Elle s’emploie avec les environnements logiciels dédiés au bus In-Home et au bus Vario, ainsi qu’avec le pilote USB correspondant. Ce positionnement en fait un composant de liaison essentiel pour les intégrateurs et techniciens qui travaillent sur la configuration de systèmes Siedle depuis un poste informatique Windows.

Point important pour le dimensionnement de l’installation

Un seul module PRI 602-01 USB peut être raccordé à un PC. Cette information est utile lors de la préparation d’un poste de programmation ou de maintenance, notamment pour éviter les erreurs d’architecture lors de la mise en service. Pour l’acheteur, cela permet d’identifier clairement la fonction du produit : il ne s’agit pas d’un simple accessoire passif, mais d’une interface de programmation dédiée, à prévoir de façon précise dans l’organisation du système.
