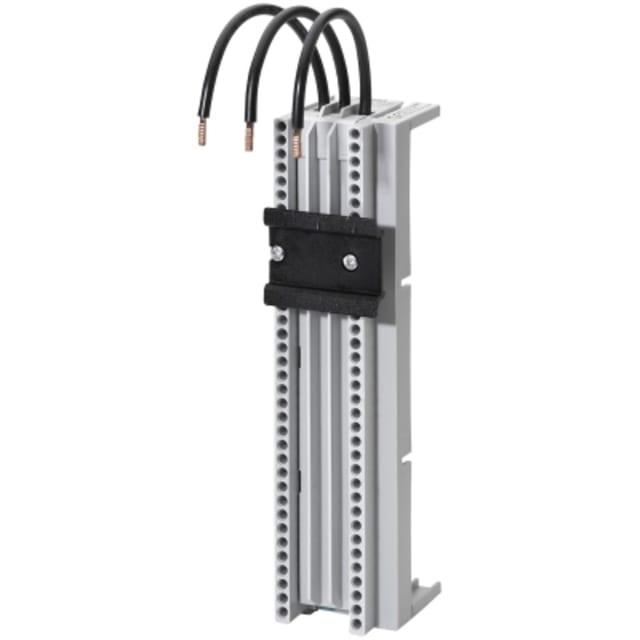

Adaptateur pour jeu de barres 60 mm rail 35 mm 8US12515DM07

Adaptateur pour jeu de barres 60 mm avec rail 35 mm pour montage d’appareillage

Cet adaptateur pour jeu de barres 60 mm est conçu pour intégrer un appareillage modulaire ou de commande directement sur un système de distribution à barres profilées. Il associe une interface pour jeu de barres et un rail support 35 mm, ce qui facilite l’implantation d’équipements dans un tableau électrique lorsque l’on recherche une solution compacte, propre et structurée. Son format est adapté aux montages où l’encombrement doit rester maîtrisé tout en conservant une implantation claire des appareils.

Compatible avec systèmes à entraxe 60 mm et barres de 5 à 10 mm

Ce modèle est prévu pour des jeux de barres avec une distance entre rails de 60 mm. Il accepte des barres d’une épaisseur comprise entre 5 mm et 10 mm, avec une largeur de rail de 15 mm. Cette configuration permet de l’intégrer sur des ensembles de distribution utilisant deux barres profilées, en assurant une adaptation mécanique conforme au principe de montage annoncé pour ce produit. Pour l’installateur, cela simplifie l’identification du bon accessoire lors d’une extension, d’un remplacement ou d’une préparation d’armoire.

Rail DIN 35 mm intégré pour disjoncteur, contacteur ou relais thermique

L’adaptateur est équipé d’un rail support 35 mm, directement intégré à l’ensemble. Cette conception permet de recevoir des appareils montables sur rail DIN, notamment des disjoncteurs, contacteurs, relais de surcharge et certaines configurations de départ-moteur en tailles S00 et S0. L’intérêt est de pouvoir positionner l’appareillage au plus près de la distribution principale, avec une base de fixation déjà en place, ce qui rend le montage plus lisible et plus rationnel dans le coffret.

Format 45 mm de large et 182 mm de long pour une implantation nette

Avec une largeur d’adaptateur de 45 mm et une longueur de 182 mm, ce modèle s’intègre dans les tableaux où la place disponible doit être utilisée avec précision. Ce gabarit convient aux montages techniques nécessitant un alignement cohérent des appareils sur rail tout en restant compatible avec une architecture sur jeu de barres. Le résultat attendu est une organisation plus simple des départs et accessoires, sans multiplier les supports ou les pièces de transition.

Courant assigné jusqu’à 25 A pour circuits de distribution et de commande

Ce support d’adaptation est donné pour un courant de dimensionnement de 25 A. Il convient donc aux montages d’appareillage associés à des circuits de protection, de commande ou de départ de puissance dans cette plage d’utilisation. Cette valeur doit être prise en compte pour sélectionner correctement l’équipement à monter sur l’adaptateur et conserver une cohérence entre jeu de barres, appareil installé et configuration globale du tableau.

Solution adaptée aux départs-moteur compacts et aux ensembles de protection

Grâce à sa configuration mécanique, cet adaptateur s’emploie particulièrement bien dans les ensembles où l’on souhaite raccorder ou positionner des composants de protection moteur et de commande directement sur une distribution 60 mm. Il répond aux besoins des intégrateurs et tableautiers qui recherchent une base de montage dédiée pour des départs compacts, avec une mise en œuvre plus directe que des assemblages improvisés à partir de pièces séparées.

Un accessoire utile pour une distribution plus claire dans le tableau électrique

Dans un tableau de protection et de distribution, ce type d’adaptateur permet de mieux structurer le montage entre la partie jeu de barres et la partie appareillage. Il contribue à obtenir une implantation plus logique, plus accessible à la maintenance et plus simple à repérer lors des opérations de câblage ou d’évolution de l’installation. Pour une boutique de matériel électrique, c’est un accessoire pertinent dès lors qu’un projet implique un système de jeu de barres 60 mm avec fixation d’appareils sur rail 35 mm.
