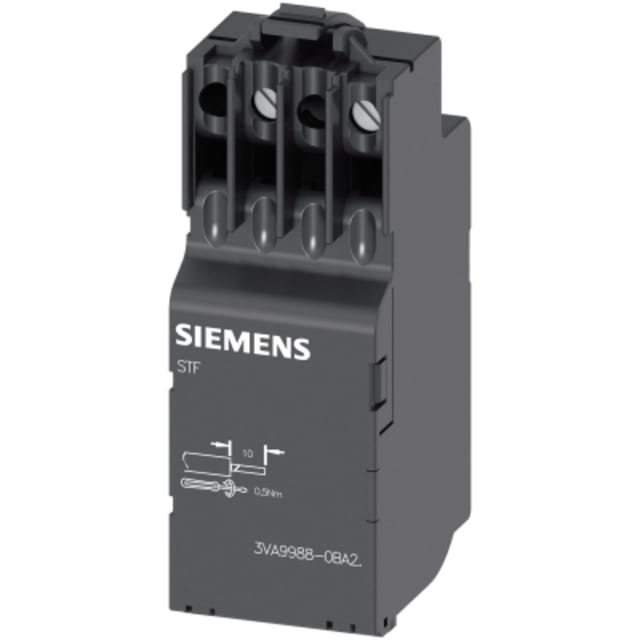

Déclencheur voltmétrique flexible 208-277 V 3VA99880BA23

Déclencheur voltmétrique flexible 208-277 V pour disjoncteurs 3VA

Ce déclencheur voltmétrique flexible 208-277 V AC 50/60 Hz est un accessoire de commande destiné aux disjoncteurs de la gamme 3VA. Il permet de provoquer l’ouverture du disjoncteur via une alimentation de commande adaptée, pour intégrer une fonction de déclenchement dans une architecture de protection, de coupure ou d’asservissement. Son format compact facilite son intégration dans les ensembles de distribution électrique où la maîtrise de l’encombrement et la cohérence des accessoires sont essentielles.

Compatible avec les appareils 3VA1 et 3VA20 à 3VA26

Ce modèle est prévu pour les appareils compatibles 3VA1 ainsi que 3VA20 à 3VA26. Cette compatibilité permet de sécuriser le choix de l’accessoire lors d’une extension, d’un remplacement ou d’une préparation de coffret. Pour un installateur ou un tableautier, cela simplifie l’intégration dans des tableaux de protection où la continuité de gamme et l’adaptation correcte aux disjoncteurs sont déterminantes pour éviter les erreurs de montage.

Commande en 208 à 277 V AC avec fonctionnement en 50/60 Hz

Avec sa tension assignée de 208 à 277 V AC et sa fréquence 50/60 Hz, ce déclencheur répond aux besoins des installations utilisant une alimentation de commande en courant alternatif sur cette plage de tension. Sa conception flexible permet d’envisager son emploi dans des configurations où la fonction de déclenchement doit être intégrée proprement au circuit de commande du disjoncteur. La puissance apparente maximale de 720 VA donne un repère utile pour dimensionner correctement l’environnement électrique associé.

Une solution adaptée aux fonctions de déclenchement à distance

Ce déclencheur à manque de tension s’intègre dans les systèmes où l’ouverture du disjoncteur doit être liée à l’état d’une alimentation de commande. Il trouve naturellement sa place dans les ensembles de protection spécifiques, les coffrets de distribution et les tableaux électriques nécessitant une logique de coupure pilotée. Son rôle est particulièrement pertinent lorsqu’il faut associer le disjoncteur à un circuit de sécurité, à une commande externe ou à un scénario de coupure coordonnée.

Format compact pour montage en tableau et intégration soignée

Avec des dimensions de 65,1 mm de hauteur, 21,7 mm de largeur et 31,2 mm de profondeur, cet accessoire reste compact et facile à intégrer dans un environnement de tableau. Son poids net de 91 g contribue à une manipulation simple lors du montage. Ce gabarit convient bien aux armoires et coffrets où chaque millimètre compte, tout en permettant d’ajouter une fonction de déclenchement sans alourdir inutilement l’ensemble.

Raccordement pratique pour conducteurs souples ou rigides

Le raccordement accepte des sections de conducteur de 0,5 à 1,5 mm², soit de AWG 20 à 16, ce qui couvre les besoins courants des circuits de commande. Le couple de serrage recommandé de 0,4 à 0,5 N·m favorise un raccordement précis et maîtrisé. Avec ses 3 logements, cet accessoire est pensé pour une mise en œuvre claire et ordonnée, un point important lors du câblage en coffret ou dans une distribution nécessitant une bonne lisibilité des connexions.

Caractéristiques d’isolement utiles aux environnements de distribution

Ce déclencheur dispose d’une tension d’isolement assignée Ui de 690 V, d’une catégorie de surtension III, d’un degré de pollution 3 et d’une résistance aux surtensions de 4 kV. Ces caractéristiques apportent des repères techniques utiles pour son intégration dans des ensembles de protection et de distribution électrique. Elles aident le professionnel à sélectionner un accessoire cohérent avec les contraintes d’un tableau moderne, notamment lorsque la tenue électrique et l’environnement d’installation doivent être pris en compte avec précision.
