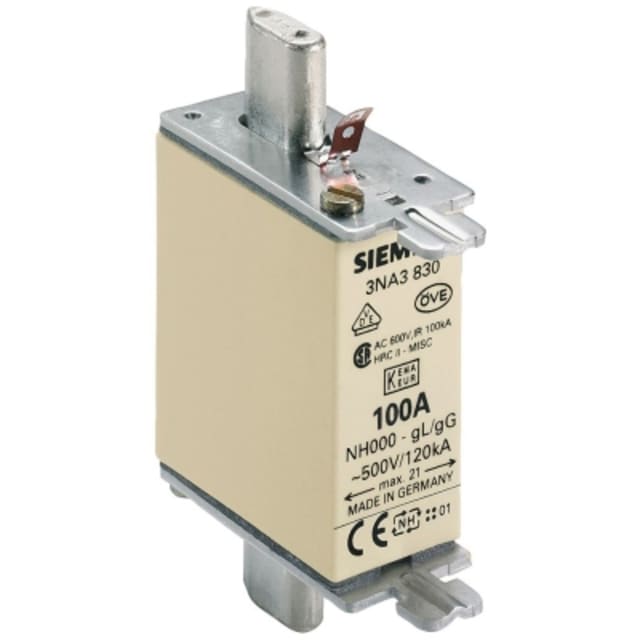

Fusible à couteau NH000 gL/gG 100A 500V avec languettes

Fusible à couteau NH000 gL/gG 100A 500V pour la protection générale des départs

Ce fusible à couteau NH000 de calibre 100 A est conçu pour la protection générale des circuits de distribution basse tension. Sa catégorie de service gG, aussi désignée gL/gG dans l’usage courant, le destine à une coupure sur toute la plage de surcharge et de court-circuit. Il convient ainsi à la protection des câbles, des réseaux et de certains départs moteurs lorsque l’application demande un fusible généraliste de format NH.

Format NH000 avec contacts à couteau pour intégration en appareillage dédié

Son exécution NH000 selon l’IEC 60269 correspond à un format compact très utilisé dans les tableaux, coffrets et ensembles de distribution. La conception à couteaux permet une insertion dans les socles et porte-fusibles compatibles NH. La présence de languettes d’accrochage facilite la manipulation avec l’équipement approprié et oriente le produit vers un usage clair en protection de puissance dans les armoires électriques.

Calibre 100 A et tension assignée 500 V AC / 250 V DC

Avec un courant nominal de 100 A, ce fusible répond aux besoins de protection sur des départs où l’intensité exige une solution NH compacte mais robuste. Il est prévu pour une tension assignée de 500 V en courant alternatif et 250 V en courant continu. Cette double compatibilité AC/DC permet de l’intégrer dans des architectures de distribution où les caractéristiques de tension doivent être strictement respectées selon le circuit protégé.

Catégorie gG adaptée à la protection des câbles, réseaux et départs moteurs

La classe gG assure une protection à gamme complète. Concrètement, elle protège aussi bien contre les surcharges prolongées que contre les courts-circuits élevés. C’est un choix pertinent pour sécuriser des liaisons, des barres de distribution ou des départs d’alimentation nécessitant un fusible de protection générale. Pour un acheteur professionnel, cela simplifie le choix lorsqu’il faut une cartouche NH capable d’assurer la continuité de la protection sans recourir à une exécution spécialisée.

Voyant indicateur frontal pour repérage rapide du fusible déclenché

Ce modèle intègre un voyant-détecteur frontal. Ce type d’indication facilite l’identification visuelle d’un fusible fondu lors des opérations de contrôle et de maintenance. Dans un tableau comportant plusieurs protections, ce détail améliore la lisibilité de l’état des départs et aide à accélérer le diagnostic sans démontage inutile des autres éléments de protection.

Conception technique pensée pour les ensembles de distribution basse tension

Le corps fusible est réalisé dans une version à contacts à couteau, avec surfaces de contact prévues pour une bonne intégration dans les supports NH correspondants. La perte de puissance à courant assigné de 6,95 W est une donnée utile pour l’étude thermique de l’appareillage, notamment dans les coffrets et armoires où l’échauffement interne doit être pris en compte. Ce point participe au bon dimensionnement de l’ensemble de protection et de distribution.

Un choix précis pour remplacement ou montage en tableau électrique

Ce fusible à couteau NH000 gL/gG 100A 500V convient lorsqu’il faut remplacer à l’identique une protection existante ou équiper un nouveau tableau avec un calibre bien défini. Son format normalisé, sa catégorie gG, son indicateur frontal et son exécution avec languettes en font une solution adaptée aux installations où la compatibilité avec les bases NH et la lisibilité en maintenance sont des critères essentiels. Pour éviter toute erreur de sélection, il est important de vérifier la taille NH000, le calibre 100 A et la tension assignée requise par l’installation.
