Interrupteur de position métal 1NO/1NF 3SE51120CH01

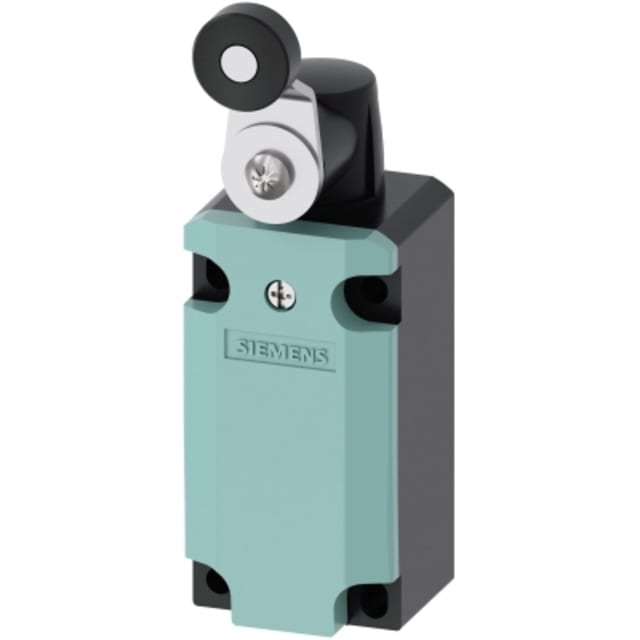

Interrupteur de position métal à levier pivotant pour détection mécanique précise

Cet interrupteur de position métal 1NO/1NF est conçu pour la détection de position sur machines, convoyeurs, capots, protecteurs et ensembles mécaniques nécessitant un retour d’état net et immédiat. Son élément de commande à levier pivotant avec poussoir à galets droit permet de capter le mouvement d’une pièce mobile avec une action souple au contact et une commutation franche au déclenchement. Cette configuration est particulièrement adaptée aux applications industrielles où la répétabilité mécanique et la compacité du point de détection sont recherchées.

Boîtier métallique compact pour environnements industriels exigeants

Son boîtier métallique au format parallélépipédique de 40 mm selon EN 50041 facilite l’intégration sur de nombreuses machines et bâtis normalisés. Avec des dimensions de 127,5 mm de longueur, 59,3 mm de hauteur et 40 mm de largeur, ce fin de course combine encombrement maîtrisé et implantation robuste. Le revêtement laqué du boîtier apporte une finition adaptée aux environnements industriels courants, tandis que la construction mécanique convient aux installations où le contact répété avec des pièces en mouvement impose un appareillage de position à commande directe.

Contact 1NO/1NF à action brusque pour un signal de commutation net

L’appareil intègre une combinaison de contacts 1NO/1NF avec élément à passage brusque. Ce type de commutation permet d’obtenir un changement d’état rapide et bien défini, utile pour les circuits de commande, de signalisation et de surveillance de position. L’association d’un contact à fermeture et d’un contact à ouverture permet d’exploiter simultanément une information de présence et une information de sécurité ou de retour d’état, selon l’architecture de commande retenue.

Adapté aux fonctions de sécurité avec ouverture forcée

Ce modèle convient aux applications intégrant des fonctions de sécurité grâce à son ouverture forcée et à la présence d’un contact auxiliaire orienté sécurité. Il peut ainsi être retenu pour la surveillance de protecteurs, de positions limites ou d’éléments mobiles devant transmettre une information fiable au circuit de commande. Cette conception est intéressante lorsque l’installation nécessite une détection mécanique de position participant à la maîtrise d’un arrêt, d’une inhibition ou d’un verrouillage de fonctionnement.

Indice IP66/IP67 et tenue d’usage en atelier ou en process

Avec un indice de protection IP66/IP67 et une classe NEMA 12, cet interrupteur de position est prévu pour fonctionner dans des environnements exposés aux poussières, aux projections et aux sollicitations habituelles des installations industrielles. Sa plage de température de service de -25 à +85 °C élargit encore ses possibilités d’emploi, que ce soit en atelier, sur machine-outil, sur ligne de manutention ou sur équipement technique soumis à des variations thermiques marquées.

Raccordement simple par entrée métrique pour intégration en coffret ou sur machine

Le raccordement électrique s’effectue par introduction de câble métrique avec entrée 1 x M20 x 1,5, une solution pratique pour les montages industriels classiques. Ce mode de connexion simplifie le choix des presse-étoupes et l’intégration dans une installation existante. L’absence d’interface électronique ou de sortie électronique en fait un appareil purement électromécanique, apprécié lorsque l’on recherche une détection simple, directe et facilement exploitable dans un circuit de commande filaire.

Caractéristiques électriques adaptées aux circuits de commande industriels

Pour les circuits AC-15, l’interrupteur admet un courant de service de 6 A sous 24 V, 125 V et 230 V. En DC-13, il est donné pour 3 A sous 24 V, 0,55 A sous 125 V et 0,27 A sous 230 V. Ces valeurs le destinent clairement aux fonctions de commande et de signalisation plutôt qu’à la coupure de puissance. Il constitue ainsi un choix cohérent pour piloter relais, contacteurs, entrées d’automates ou chaînes de contrôle de position dans des automatismes industriels.
