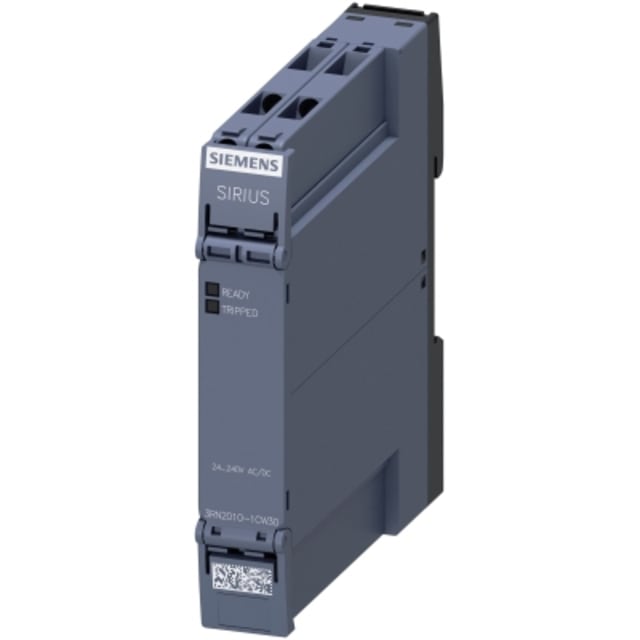

Relais de protection moteur thermistance 3RN20101CW30

Relais de protection moteur à thermistance pour surveillance thermique dédiée

Ce relais de protection moteur à thermistance est conçu pour exploiter un circuit de mesure et assurer la surveillance thermique d’un moteur équipé de sondes adaptées. Il s’intègre dans les installations de variation et de commande moteur lorsqu’une détection précise de l’échauffement interne est recherchée, notamment là où la température réelle du bobinage constitue un critère de protection plus pertinent que le seul courant absorbé.

Format compact pour intégration simple dans l’armoire

Avec une largeur de seulement 17,5 mm, ce modèle trouve facilement sa place dans les coffrets et tableaux industriels où l’espace disponible doit être optimisé. Son format étroit, associé à une hauteur de 100 mm et une profondeur de 90 mm, facilite l’implantation sur rail dans les ensembles de commande compacts, sans alourdir le câblage ni l’organisation des départs moteur.

Configuration de contacts claire pour commande et signalisation

L’appareil dispose d’un contact à fermeture et d’un contact à ouverture, ce qui permet de gérer simultanément une fonction de report d’état et une action de coupure ou d’interverrouillage dans la chaîne de commande. Cette configuration est particulièrement adaptée aux montages où l’on souhaite à la fois interrompre la marche du moteur en cas d’échauffement anormal et transmettre une information vers un automate, un voyant ou un circuit d’alarme.

Alimentation AC/DC pour adaptation aux environnements de commande

Grâce à son alimentation AC/DC, ce relais s’adapte plus facilement aux architectures de commande courantes. Cette polyvalence simplifie le choix du composant lors d’une maintenance, d’un remplacement ou d’une conception neuve, en limitant les contraintes liées au type de tension disponible dans l’armoire. C’est un point appréciable pour les intégrateurs et mainteneurs qui recherchent une solution cohérente avec différents schémas de pilotage.

Raccordement à vis et bornes amovibles pour un câblage pratique

Le raccordement du circuit auxiliaire s’effectue par bornes à vis, un choix apprécié dans l’industrie pour la tenue du câblage et la lisibilité des connexions. La présence de bornes amovibles facilite quant à elle les opérations de montage, de repérage et de remplacement, en particulier dans les armoires où la rapidité d’intervention et la propreté du câblage sont essentielles. Cette conception contribue à rendre l’intégration plus fluide lors des phases d’installation comme de maintenance.

Fonctionnement standard avec réarmement automatique

Cette version correspond à une unité de contrôle standard avec réarmement automatique. Elle convient aux applications où le redémarrage de la fonction de surveillance après retour à une température acceptable doit se faire sans procédure manuelle dédiée. Le produit est également indiqué comme adapté à l’utilisation avec un contact bimétallique, ce qui élargit son intérêt dans les installations de protection thermique moteur nécessitant une logique simple et directe.

Signalisation visuelle pour lecture immédiate de l’état

Le relais intègre une signalisation par LED d’état et de déclenchement, utile pour identifier rapidement le statut de fonctionnement directement en face avant. Cette lecture immédiate permet de gagner du temps lors du diagnostic, de la mise en service ou des contrôles périodiques, notamment dans les tableaux comportant plusieurs départs moteur et plusieurs organes de protection.

Un choix pertinent pour les ensembles de commande moteur industriels

Ce relais de protection moteur thermistance répond bien aux besoins des installations industrielles recherchant un appareil compact, simple à câbler et dédié à la surveillance thermique. Son unique circuit de mesure, ses contacts complémentaires, ses bornes amovibles et son format étroit en font une solution adaptée aux armoires de commande, aux départs moteur et aux équipements automatisés où la protection contre la surchauffe doit être intégrée proprement dans la logique de commande.
