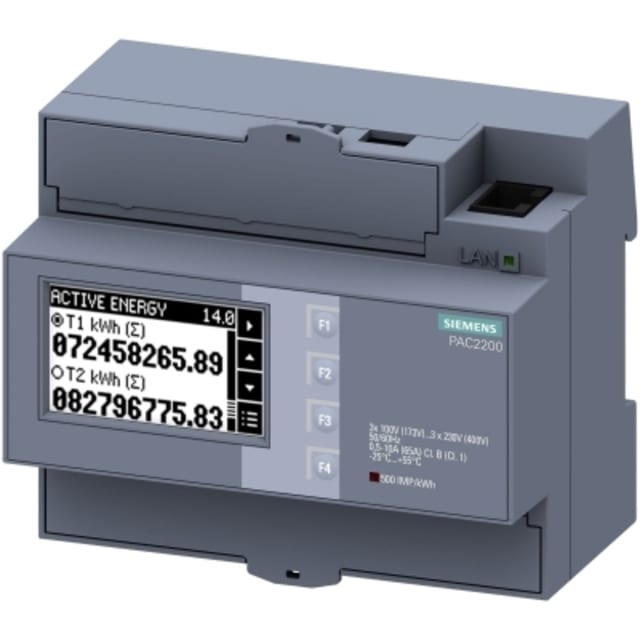

Compteur d’énergie triphasé rail DIN avec communication Modbus TCP

Le PAC2200 rail DIN avec afficheur est un compteur d’énergie électronique conçu pour la mesure directe jusqu’à 65 A sur installation triphasée trois ou quatre conducteurs. Son format modulaire pour tableau électrique permet d’intégrer facilement un comptage d’énergie évolué dans les armoires de distribution, les tableaux divisionnaires et les applications de suivi de consommation. Avec son interface Modbus TCP, il s’adresse aux installations qui demandent à la fois une lecture locale claire et une remontée des données vers une supervision ou une gestion technique.

Mesure directe 65 A pour le suivi des consommations sans transformateur

Ce modèle fonctionne en mesure directe, ce qui simplifie l’intégration sur les circuits compatibles sans recourir à des transformateurs de courant. Il accepte une intensité maximale de 65 A et convient aux réseaux avec tension nominale de 3 à 276 V entre phase et neutre, et de 3 à 480 V entre phases. Cette configuration le rend particulièrement adapté au suivi énergétique de départs, d’équipements, de zones techniques ou de petites distributions triphasées lorsque l’on recherche un comptage précis, lisible et simple à raccorder.

Afficheur numérique pour une lecture immédiate en façade

L’afficheur numérique en face avant permet de consulter directement les informations essentielles depuis le tableau, sans outil complémentaire. C’est un vrai avantage pour les opérations de contrôle, de maintenance et de vérification rapide sur site. Dans un environnement technique, cette lecture locale facilite l’identification des consommations et le suivi des états de comptage, tout en évitant de dépendre uniquement d’un système de supervision distant.

Interface Modbus TCP pour l’intégration en supervision énergétique

L’un des points forts de ce compteur d’énergie PAC2200 est sa communication Modbus TCP. Cette interface permet l’intégration dans une architecture de monitoring, d’automatisme ou de gestion technique du bâtiment pour centraliser les données de mesure. Ce positionnement est particulièrement pertinent pour les exploitants, intégrateurs et tableautiers qui souhaitent remonter les valeurs énergétiques dans une infrastructure Ethernet, tout en conservant un appareil compact sur rail DIN. Le compteur prend en charge la mesure des énergies actives et apparentes, ce qui élargit les possibilités d’analyse des consommations.

Gestion tarifaire et sortie d’impulsions pour les besoins de comptage

Ce compteur dispose d’une version double tarif avec commande tarifaire externe, un point utile lorsque l’installation doit distinguer plusieurs plages de comptage. Il intègre également une sortie d’impulsions électrique de type S0, pratique pour transmettre des impulsions vers certains systèmes de relève, d’enregistrement ou d’automatisme compatibles. La présence du blocage retour constitue un atout supplémentaire pour les montages où l’on souhaite sécuriser la cohérence du comptage dans l’exploitation quotidienne.

Format modulaire pour tableau électrique et montage rail DIN

Prévu pour un montage sur rail DIN, l’appareil s’intègre proprement dans les coffrets et armoires électriques. Sa largeur de 107,8 mm correspond à un encombrement de 6 modules, ce qui aide à anticiper précisément l’implantation dans le tableau. Avec une hauteur de 96,9 mm et un indice de protection IP40, il est pensé pour une installation en enveloppe adaptée, dans un contexte de distribution électrique modulaire où la place disponible et la lisibilité de façade sont déterminantes.

Un choix pertinent pour le comptage technique en distribution électrique
