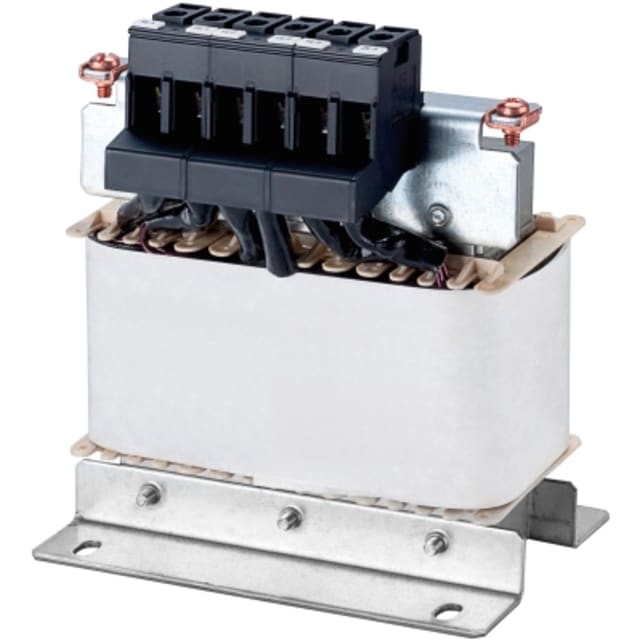

Réacteur de ligne triphasé 380-480 V 4,0 A 6SL32030CE132AA0

Réacteur de ligne triphasé pour variateur 380 à 480 V

Ce réacteur de ligne triphasé est conçu pour une intégration en amont d’un variateur dans une alimentation 3 AC de 380 à 480 V, sur une plage de 47 à 63 Hz. Adapté à un courant assigné de 4,0 A, il s’emploie comme self de ligne pour accompagner les installations de variation et de commande moteur nécessitant une interface réseau dédiée, compacte et clairement dimensionnée.

Un accessoire dédié à la maîtrise de l’alimentation amont

Dans une chaîne d’entraînement, ce type de bobine de self se place côté ligne afin d’accompagner le fonctionnement du variateur et de mieux structurer son raccordement à l’alimentation. Pour l’installateur ou le mainteneur industriel, cela facilite le choix d’un accessoire cohérent avec une architecture moteur en triphasé, sans surdimensionnement inutile pour les applications calibrées à 4,0 A.

Format compact pour intégration en armoire industrielle

Avec une largeur de 125,0 mm, une hauteur de 120,0 mm et une profondeur de 71,0 mm, ce réacteur de ligne conserve un encombrement mesuré pour les coffrets et armoires où l’espace disponible doit rester maîtrisé. Son poids de 1,1 kg contribue également à une implantation simple sur panneau, notamment dans les ensembles de variation compacts ou les tableaux techniques intégrant plusieurs composants de commande moteur.

Raccordement à vis simple et lisible des deux côtés

Le raccordement côté ligne comme côté charge s’effectue par bornes à vis, un choix apprécié pour obtenir une connexion nette et facilement contrôlable lors de la pose. La section de conducteur indiquée à 4,0 mm² aide à préparer un câblage cohérent avec le calibre du produit, tandis que le raccordement de protection électrique par PE M4 x 8 apporte un point de connexion dédié pour la mise à la terre.

Protection IP20 et usage en environnement intégré

Son indice de protection IP20 le destine à une utilisation en environnement protégé, typiquement à l’intérieur d’une armoire ou d’un coffret électrique. Ce positionnement correspond bien aux installations de variation de vitesse et de commande moteur dans lesquelles les composants sont montés dans un volume technique fermé, avec une organisation claire des départs, des protections et des accessoires de filtrage ou de réactance.

Choix pertinent pour les ensembles de variation et commande moteur

Ce réacteur de ligne s’adresse aux professionnels recherchant un accessoire spécifiquement prévu pour les applications de variation sur réseau triphasé 380 à 480 V. Son calibre 4,0 A le rend particulièrement pertinent pour les ensembles de puissance modérée où l’on souhaite conserver une composition propre, homogène et adaptée aux besoins réels de l’installation, sans complexifier inutilement le montage.

Une description technique claire pour sécuriser le bon choix

La combinaison des données essentielles — type réacteur de ligne, 3 phases AC, tension assignée 380 à 480 V, courant assigné 4,0 A, bornes à vis, IP20 et format compact — permet d’identifier rapidement un accessoire destiné à la partie amont d’un variateur. Pour l’acheteur en environnement industriel, cette lecture directe limite les erreurs de sélection et aide à valider plus facilement la compatibilité du produit avec l’équipement prévu en variation et commande moteur.
