Câble de communication batterie STP-SE HS-COM-CBL-3-10

Câble préconfectionné entre Sunny Tripower Smart Energy et Home Storage

Le SMA HS-COM-CBL-3-10 assure la communication entre un onduleur Sunny Tripower Smart Energy compatible et une batterie SMA Home Storage. Il transporte les signaux de gestion nécessaires au fonctionnement coordonné du stockage. Cette liaison de données ne remplace pas les câbles de puissance DC ni la mise à la terre de la batterie.

Connecteurs RJ45 et COM déjà câblés

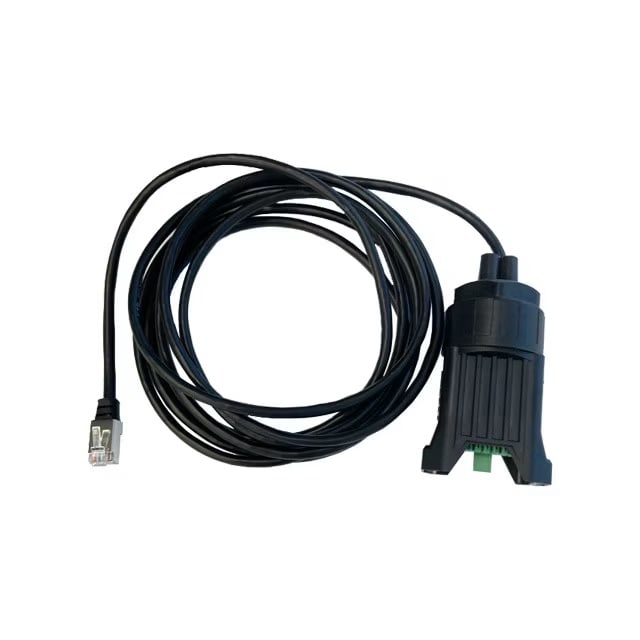

Le câble est livré avec un connecteur RJ45 côté batterie et une terminaison COM adaptée au bornier de l’onduleur. Ce préassemblage évite de reproduire manuellement le brochage CAN et bus interne. Les fiches doivent être engagées dans le sens prévu, sans modifier les conducteurs ni utiliser un coupleur réseau non approuvé.

Longueur de trois mètres pour une installation de proximité

La longueur de 3 m convient lorsque batterie et onduleur sont placés à courte distance selon les dégagements de montage. Le câble ne doit pas être tendu ni enroulé autour des conducteurs de puissance. Si une autre longueur est nécessaire, les exigences SMA et la longueur maximale autorisée doivent être respectées plutôt qu’ajouter une rallonge quelconque.

Paires torsadées blindées pour stabiliser la communication

La liaison utilise au minimum une construction CAT5e avec paires torsadées et blindage afin de limiter les perturbations. Le routage doit rester séparé des câbles fortement perturbateurs autant que possible. Le blindage et les bornes CAN H, CAN L ainsi que les bus internes sont raccordés exactement selon le schéma SMA.

Accessoire à installer hors tension avec l’adaptateur prévu

Tous les produits doivent être mis hors tension avant le branchement. Pour SMA Home Storage, l’adaptateur Outdoor Patch RJ45 fourni avec la batterie complète la connexion et protège le passage. Les écrous et joints sont remontés dans l’ordre indiqué afin de conserver la tenue mécanique et la protection du connecteur dans l’environnement d’installation.
