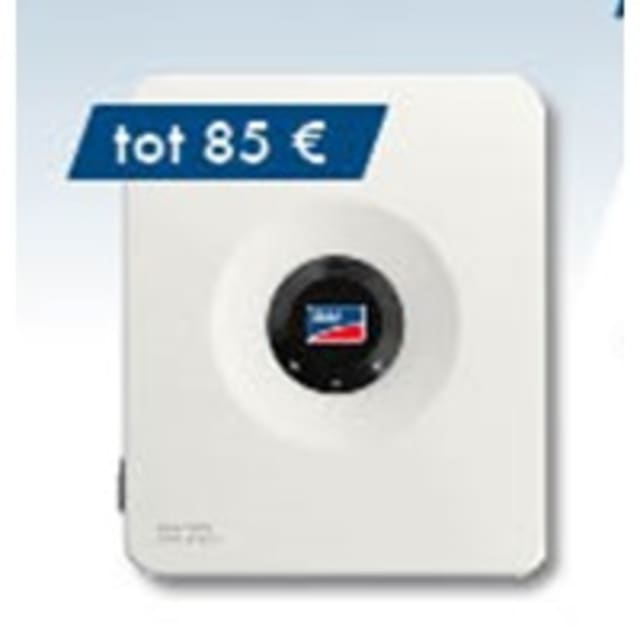

Onduleur hybride monophasé 5 kW SBSE5.0-50

Onduleur hybride monophasé 5 kW SBSE5.0-50 : une base fiable pour une installation solaire résidentielle performante

L’onduleur hybride monophasé SBSE5.0-50 est conçu pour accompagner les installations photovoltaïques résidentielles exigeantes, avec une puissance nominale AC de 5,0 kW et une puissance apparente nominale de 5,0 kVA. Pensé pour l’injection monophasée dans le réseau, il permet de valoriser efficacement l’énergie solaire tout en intégrant le couplage DC des batteries lithium-ion haute tension pour une gestion plus souple de l’autoconsommation et du stockage.

Grâce à son architecture sans transformateur, son rendement maximal de 98,1 % et ses 3 trackers MPP, ce modèle vise une exploitation optimale du champ photovoltaïque, même lorsque l’installation comporte plusieurs orientations ou des conditions d’ensoleillement variables. C’est une solution particulièrement adaptée aux projets résidentiels recherchant un bon niveau de performance, de compacité et de supervision.

Les points forts du SBSE5.0-50

• Onduleur hybride monophasé pour installation résidentielle
• Puissance AC nominale de 5,0 kW, adaptée aux besoins courants d’un logement
• Puissance PV maximale de 10 000 Wp
• 3 MPP trackers pour une meilleure flexibilité de raccordement côté photovoltaïque
• Couplage DC batterie pour le stockage lithium-ion haute tension
• Fonction Secure Power Supply intégrée pour un secours SPS de 3 680 W
• Puissance backup jusqu’à 7 300 W pour les usages compatibles
• Indice de protection IP65 pour une installation robuste
• Refroidissement par convection naturelle pour un fonctionnement discret
• Niveau sonore maximal de 35 dB(A)
• Interfaces de communication complètes : WLAN, Ethernet, BAT-CAN, RS-485

Un onduleur pensé pour optimiser la production solaire

Le SBSE5.0-50 accepte une puissance PV maximale de 10 000 Wp, avec une plage de tension MPP de 60 à 480 V et une tension d’entrée maximale de 600 V. Cette plage de fonctionnement permet une conception d’installation plus souple, en tenant compte des contraintes de toiture, d’orientation et de répartition des modules.

Les 3 MPP trackers intégrés constituent un vrai atout dès que l’installation présente plusieurs zones de production distinctes. Ils aident à limiter l’impact d’un ensoleillement non uniforme et contribuent à préserver le rendement global de la chaîne photovoltaïque.

Le rendement maximal de 98,1 % traduit un haut niveau d’efficacité de conversion, recherché dans les installations où chaque kWh produit compte. Sans transformateur, l’onduleur reste compact et adapté aux configurations résidentielles modernes.

Stockage batterie et secours : plus de flexibilité au quotidien

Ce modèle hybride est conçu pour le couplage DC de batteries lithium-ion haute tension. Cette architecture facilite l’intégration d’un système de stockage dans une logique d’autoconsommation, avec une circulation d’énergie maîtrisée entre les modules photovoltaïques, la batterie et le réseau.

La fonction Secure Power Supply déjà intégrée apporte un niveau de continuité d’usage apprécié en résidentiel. Elle permet de disposer d’une alimentation de secours SPS annoncée à 3 680 W, tandis que la puissance backup peut atteindre 7 300 W selon l’architecture de l’installation et les équipements associés.

Pour les projets où la gestion des coupures, du secours ou de certaines charges prioritaires est importante, ce type d’onduleur hybride offre une réponse pertinente, sans multiplier les équipements.

Une conception robuste, discrète et adaptée à l’habitat

Avec son indice de protection IP65, le SBSE5.0-50 est conçu pour résister aux contraintes d’une installation intérieure ou extérieure protégée selon les règles de pose applicables. Sa plage de température de fonctionnement de -25 à +60 °C lui permet de s’intégrer dans des environnements variés.

Le refroidissement par convection naturelle limite les nuisances et réduit les éléments mécaniques, tandis que le niveau sonore maximal de 35 dB(A) favorise un usage discret au quotidien. Son format compact de 500 x 586 x 236 mm et son poids de 17,5 kg facilitent l’implantation murale dans un local technique ou une zone dédiée.

Supervision, communication et mise en service

L’onduleur intègre plusieurs interfaces de communication : WLAN, Ethernet, BAT-CAN et RS-485. Il dispose également de 2 ports Ethernet et d’1 sortie numérique, ce qui facilite l’intégration dans une installation connectée et la remontée d’informations techniques.

La communication est compatible avec les protocoles Modbus SMA, SunSpec, Speedwire/Webconnect et MODBUS RTU. Cela permet une exploitation plus simple dans les systèmes de suivi de production et de gestion énergétique.

La mise en service et la supervision peuvent s’appuyer sur les outils SMA adaptés, avec une logique de configuration pensée pour les installations résidentielles modernes. La gestion d’ombrage intégrée et la protection arc électrique intégrée renforcent encore l’intérêt de ce modèle pour les projets demandant un niveau de sécurité et d’optimisation élevé.

Pour quel type d’installation choisir cet onduleur hybride ?

Le SBSE5.0-50 convient particulièrement aux maisons individuelles et aux installations résidentielles qui recherchent une solution centralisée pour produire, stocker et valoriser l’énergie solaire. Il s’adresse aux projets où l’on souhaite combiner :

• une production photovoltaïque monophasée jusqu’à 5 kW AC
• une capacité PV installée pouvant atteindre 10 kWp
• un stockage batterie haute tension en couplage DC
• une fonction de secours pour certains usages prioritaires
• une supervision réseau simple et complète

Son usage est particulièrement pertinent lorsque l’objectif est d’augmenter le taux d’autoconsommation, de sécuriser une partie des usages essentiels et de conserver une installation compacte, évolutive et bien intégrée.

Points de vigilance avant installation

Comme pour tout onduleur hybride, le bon dimensionnement de l’ensemble dépend du champ photovoltaïque, du type de batterie, des usages à secourir et des contraintes de raccordement. Il est recommandé de vérifier en amont la cohérence entre la puissance des modules, la configuration des chaînes, la plage de tension MPP et les besoins réels de l’habitation.

Le recours à un installateur qualifié est indispensable pour garantir le respect des règles de câblage, de protection, de mise à la terre et de paramétrage réseau. Cela permet également d’exploiter correctement les fonctions hybrides, le backup et les interfaces de communication.

Caractéristiques techniques principales

• Type : onduleur hybride monophasé
• Puissance nominale AC : 5,0 kW
• Puissance apparente nominale AC : 5,0 kVA
• Puissance PV max. : 10 000 Wp
• Tension d’entrée max. : 600 V
• Plage de tension MPP : 60 à 480 V
• Nombre de MPP trackers : 3
• Tension AC nominale : 230 / 240 V
• Fréquence AC : 50 / 60 Hz
• Rendement max. : 98,1 %
• Puissance secours SPS : 3 680 W
• Puissance secours backup : 7 300 W
• Indice de protection : IP65
• Température de fonctionnement : -25 à +60 °C
• Niveau sonore max. : 35 dB(A)
• Dimensions (L x H x P) : 500 x 586 x 236 mm
• Poids : 17,5 kg
• Interfaces : WLAN, Ethernet, BAT-CAN, RS-485
• Ports Ethernet : 2
• Sorties numériques : 1
• Coupleur DC batterie : Oui
• Couplage réseau : Sans transformateur
• Refroidissement : Convection naturelle
• Protection arc électrique : Intégrée
• Gestion d’ombrage : Intégrée
• Communication : Modbus SMA, SunSpec, Speedwire/Webconnect, MODBUS RTU
• Montage : Mur
• Usage : Résidentiel

Références produit

• Référence fabricant : SBSE5.0-50
• Référence commerciale : SBSE5050
• SKU : 7694176

Un choix solide pour une installation solaire résidentielle moderne

Avec sa conception hybride, ses fonctions de secours intégrées, ses 3 trackers MPP et sa communication étendue, l’onduleur SBSE5.0-50 répond aux attentes des installations résidentielles orientées performance et confort d’exploitation. C’est une solution cohérente pour les projets photovoltaïques avec batterie, dans une logique d’autoconsommation maîtrisée et de gestion énergétique plus intelligente.
