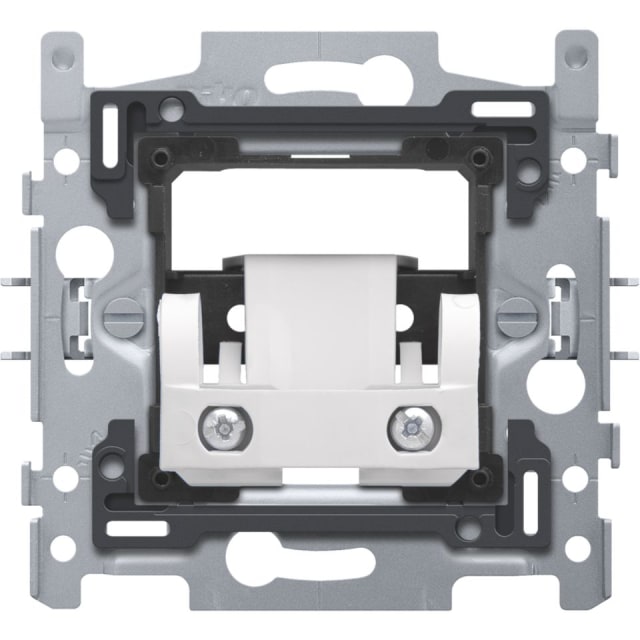

Socle cache-trou avec serre-fil 170-00600

Socle cache-trou avec serre-fil pour obturation propre et maintien du câble

Ce socle cache-trou avec serre-fil est conçu pour fermer une sortie inutilisée tout en intégrant un maintien mécanique du câble. Il convient aux montages d’appareillage encastré où l’on souhaite obtenir une façade nette, avec une sortie maîtrisée et un support adapté à l’association avec un enjoliveur et une plaque de finition compatibles. Sa conception en fait une solution pertinente pour les points de raccordement fixes nécessitant à la fois obturation et retenue du conducteur.

Fixation par griffes pratique pour la rénovation et les boîtes existantes

Le montage se fait par griffes, un choix particulièrement adapté lorsque l’installation doit s’intégrer dans une boîte existante sans reprise lourde. Les griffes présentent une profondeur de 31 mm et se serrent avec des vis à tête mixte Pz1 ou à encoche 1 x 5 mm, ce qui facilite la pose sur chantier comme en maintenance. Ce type de fixation est apprécié pour les remplacements d’appareillage et les configurations où l’accès aux vis de boîte n’est pas le plus direct.

Cadre métallique dimensionné pour un montage stable et précis

Le socle repose sur un cadre métallique en acier galvanisé à finition satinée, avec une épaisseur de 1 mm. Cette architecture apporte une bonne tenue au moment du positionnement et du serrage. Le bord de montage en PC+ASA complète l’ensemble pour assurer l’intégration du mécanisme dans l’appareillage. Avec un format de 71 x 73 mm, ce socle s’insère dans les configurations courantes tout en conservant un encombrement maîtrisé derrière la plaque de finition.

Compatible avec entraxes 60 mm et 71 mm pour plus de souplesse à l’installation

Ce socle cache-trou avec serre-fil accepte un entraxe de 60 mm en empilement et 71 mm grâce à des languettes d’ajustement. Cette souplesse est utile pour s’adapter à différentes situations de pose et pour conserver un alignement propre dans les compositions multipostes. Elle simplifie aussi les interventions de remplacement lorsque les supports en place ne présentent pas tous exactement la même configuration.

Compensation du plâtrage pour rattraper les écarts de boîte

Le dispositif intègre des crochets de sécurité permettant de compenser les petits écarts liés au plâtrage et à la position de la boîte d’encastrement. Il peut rattraper un jeu de 1 à 1,2 mm lorsque la boîte dépasse, et jusqu’à 1,8 mm lorsqu’elle est légèrement enfoncée. Ce détail améliore le rendu final en façade et aide à conserver une pose plus régulière, sans contrainte excessive sur le support ou la plaque.

À associer avec enjoliveur et plaque pour constituer l’ensemble complet

Le produit correspond au socle seul. Pour obtenir l’ensemble visible en façade, il doit être complété par le module de finition approprié ainsi que par la plaque de recouvrement compatible. Cette composition permet d’adapter l’esthétique finale au chantier tout en conservant la même base technique. C’est une solution intéressante pour harmoniser un point cache-trou dans une installation d’interrupteurs et boutons-poussoirs existante.

Protection d’ensemble et usage en intérieur

Une fois assemblé avec le module, l’enjoliveur et la plaque, l’ensemble atteint un indice de protection IP31D et une résistance aux chocs IK06. Ce socle est prévu pour une utilisation dans une plage de température ambiante comprise entre 5 °C et 40 °C. Il ne comporte pas de LED intégrée et porte le marquage CE. Pour un achat sans erreur, il convient parfaitement lorsque vous recherchez un socle cache-trou avec serre-fil destiné à compléter un appareillage encastré avec fixation par griffes.
