Interrupteur-sectionneur 3P 125 A sous coffret 21153312

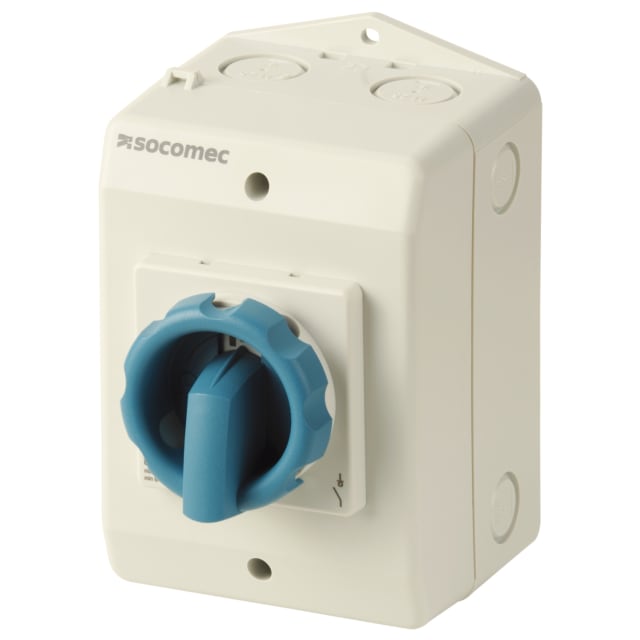

Cet interrupteur-sectionneur COMO tripolaire de 125 A est livré sous coffret en polycarbonate IP65, avec une poignée rotative grise et bleue. La référence utilise le coffret CPC 3 de 304 × 214 × 182 mm. Elle assure la coupure en charge et le sectionnement du circuit suivant les caractéristiques assignées. La poignée permet un triple cadenassage en position OFF. Les pré-perçages du coffret facilitent la préparation des entrées de câbles adaptées.
110.80€ HTVA
1 en stock
1 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 110.80€ | 0% |
| 3-5 | 108.58€ | 2% |
| 6-10 | 107.48€ | 3% |
| 11+ | 106.37€ | 4% |
Un ensemble de coupure sous coffret
La référence 21153312 comprend un interrupteur-sectionneur COMO à trois pôles dans son coffret. Le calibre annoncé est de 125 A. L’ensemble assure la fermeture et la coupure en charge ainsi que le sectionnement du circuit, selon ses caractéristiques assignées. Il se distingue d’un appareil nu à intégrer dans une autre enveloppe.
Une poignée rotative grise et bleue
La commande de cette version est grise et bleue. La poignée permet jusqu’à trois cadenassages en position OFF, selon le catalogue. Cette possibilité sert à maintenir la position d’ouverture dans l’organisation prévue pour l’installation. Les versions à commande rouge et jaune possèdent des références distinctes et ne doivent pas être confondues avec celle-ci.
Le format CPC 3 de la version 125 A
Le catalogue associe la référence tripolaire 125 A au coffret CPC 3. Ses dimensions sont de 304 mm de hauteur, 214 mm de largeur et 182 mm de profondeur. Vérifiez cet encombrement lors de l’implantation ; une illustration de petit coffret COMO ne permet pas de déduire les dimensions de cette taille.
Préparer les entrées de câbles du coffret
Le coffret en polycarbonate comporte des pré-perçages pour les arrivées de câbles. Le tableau CPC 3 indique deux entrées de diamètre 50 ou 63 mm en haut et en bas, ainsi que des pré-perçages latéraux M20. Le choix des accessoires de passage doit conserver les conditions d’étanchéité prévues pour l’indice IP65.
Distinguer le calibre des catégories d’emploi
La donnée de 125 A correspond au courant permanent assigné et à la valeur AC-21 à 400 V. Pour AC-23 à 400 V, la fiche annonce 84 A et 45 kW. Ces valeurs ne sont pas interchangeables : le choix doit tenir compte de la catégorie d’emploi et de la charge réellement commandée.
Documentation PDF
Aucune documentation disponible.
Caractéristiques techniques
| Nombre de pôles | 3 |
|---|---|
| Courant permanent de mesure lu | 125 A |
| Type d'appareil | Appareil complet dans un boîtier |
| Exécution de l'élément de commande | Entraînement rotatif de l'accouplement de porte |
| Couleur de l'élément de commande | Gris/bleu |
| Exécution sous forme d'interrupteur principal | non |
| Exécution sous forme d'interrupteur de maintenance/de réparation | oui |
| Exécution sous forme d'interrupteur de sécurité | oui |
| Finition de l'inverseur | non |
| Tension de service nominale de mesure | 400...690 V |
| Contacts auxiliaires, nombre de fermeurs | 0 |
| Puissance de commutation à 400 V | 45 kW |
| Nombre de commutateurs | 1 |
| Tension maximale de dimensionnement ue sous courant alternatif | 690 V |
| Verrouillable | oui |
| adapté à une fixation frontale à 4 trous | non |
| adapté à une fixation frontale centrale | non |
| adapté à un montage en distributeur | non |
| Contacts auxiliaires, nombre d'ouvreurs | 0 |
| Courant permanent nominal, CA-21, 400 V | 125 A |
| Protection, frontale (IP) | IP65 |
| Courant de court-circuit de mesure conditionnel lq | 8 kA |
| Entraînement du moteur en option | non |
| Déclencheur de tension en option | non |
| Capacité de charge de dimensionnement durant un bref instant Icw | 2 kA |
| Contacts auxiliaires, nombre d' inverseurs | 0 |
| adapté à un montage intermédiaire | non |
| Puissance de service de dimensionnement à CA-23, 400 V | 45 kW |
| Type de raccordement du câble principal | raccordement à vis |
| Commande par moteur intégré | non |
| Courant assigné AC-23 à 400 V | 84 A |
| Matière du coffret | Polycarbonate |
| Taille de coffret | CPC 3 |
| Hauteur | 304 mm |
| Largeur | 214 mm |
| Profondeur | 182 mm |
| Cadenassage | Jusqu’à 3 cadenas en position OFF |
| Pré-perçages haut et bas | 2 × Ø50 / 63 mm selon catalogue |
| Pré-perçages latéraux | M20 selon catalogue |
Produits de la même marque dans la catégorie la plus précise
Le coffret et la poignée sont-ils inclus ?
Oui. La référence 21153312 désigne un ensemble sous coffret polycarbonate CPC 3, à trois pôles, avec poignée grise et bleue.
125 A est-il aussi le courant AC-23 à 400 V ?
Non. La fiche distingue le calibre 125 A de la valeur AC-23 à 400 V, annoncée à 84 A et 45 kW.
Peut-on cadenasser la poignée ?
Le catalogue COMO sous coffret prévoit jusqu’à trois cadenas en position OFF, suivant les instructions du fabricant.
