Câble blindé 18 × 0,5 mm² LS0H repérage DIN 47100 Cca

Reprendre le code couleur dans le schéma

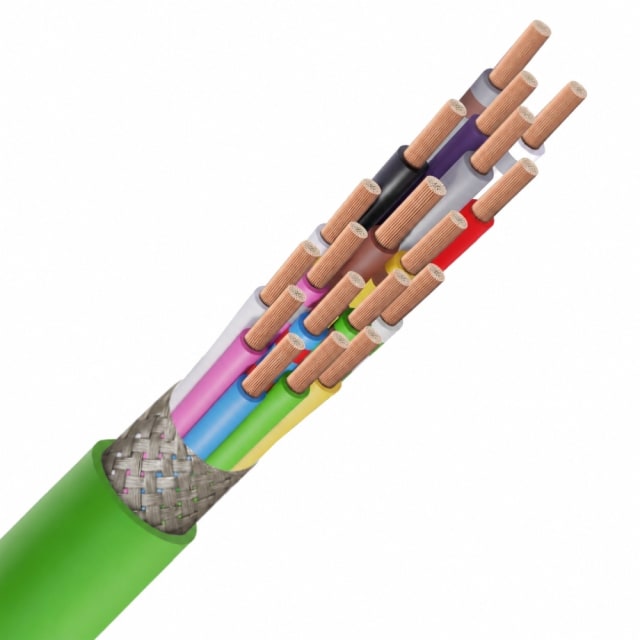

Cette version possède dix-huit conducteurs identifiés par couleurs selon DIN47100. Le plan de raccordement doit tenir compte de ce repérage plutôt que d’attendre des numéros imprimés sur des fils noirs. La désignation18×0,5 mm² indique le nombre de conducteurs et leur section individuelle, sans décrire un ensemble de dix-huit paires.

Regrouper les liaisons de contrôle

Les âmes en cuivre nu de classe5 et leur isolation LS0H sont réunies sous un blindage global tressé. Cette structure est proposée pour les signaux d’équipements de commande, de mesure et de régulation. Elle reste différente d’un câble réseau caractérisé par une catégorie et une impédance de transmission spécifiques.

Dessiner le parcours avec les bons rayons

Le diamètre extérieur approximatif atteint10,6 mm. Un angle en pose fixe demande un rayon minimal annoncé de 84,8 mm, alors qu’une utilisation flexible occasionnelle nécessite159 mm. Il faut réserver cet espace dans les chemins et les entrées d’appareils, en évitant une contrainte de traction sur le câble pendant le fonctionnement.

Limiter la mobilité aux usages prévus

La documentation accepte les locaux intérieurs secs ou humides, avec une installation fixe ou des mouvements occasionnels. Elle exclut les applications en mouvement continu. La pose est annoncée entre−5 et+70 °C, et le service statique entre−15 et+70 °C ; ces conditions servent à vérifier l’environnement réel de la liaison.

Vérifier la performance incendie demandée

La fourniture est déclarée Cca-s1,d2,a1 et sans halogène. Le classement concerne la réaction au feu, les fumées, les particules enflammées et l’acidité selon les critères annoncés. Il ne promet pas de continuité électrique pendant un incendie ; une exigence de maintien de fonction demande une référence et des justificatifs expressément adaptés.
