Câble blindé de signalisation vert sans terre 7X0,75 mm²
Cette version 7X0,75 mm² possède sept âmes noires numérotées, sans conducteur vert et jaune. Destinée aux signaux et aux commandes, elle associe une isolation sans halogène à une tresse générale de blindage sous gaine verte. La pose est prévue à l’intérieur, en ambiance sèche ou humide, avec une tension assignée de 300/500 V. Les flexions occasionnelles sont admises sans traction, mais pas les mouvements continus.
1,582.36€ HTVA
3000 en stock
3000 en stock
La version OZ réserve toutes les âmes au repérage numéroté

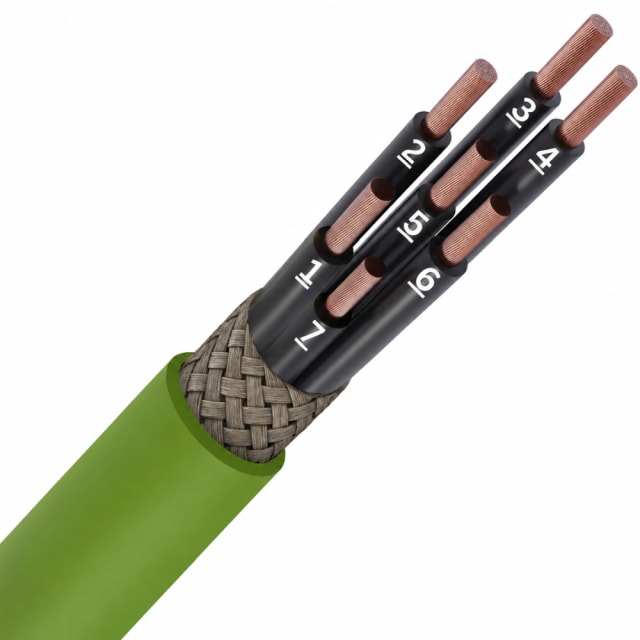

Les sept âmes sont identifiées par des chiffres sur leur isolation noire. Aucune n’est repérée en vert et jaune : cette version répond à un besoin de signalisation sans conducteur de protection intégré. Le nombre de conducteurs doit donc être vérifié avec le schéma de raccordement, particulièrement lors du remplacement d’une version JZ.
Transmettre les signaux dans une enveloppe blindée
Les applications citées comprennent les systèmes électroniques, la mesure, la régulation, les équipements de pesage et les commandes de machines. Une tresse de fils de cuivre étamé entoure l’ensemble. Ce blindage commun se raccorde conformément aux prescriptions du système ; il ne constitue pas une spécification de protocole ou de débit de données.
Des températures distinctes pour poser et utiliser le câble
La fiche publie une température de pose comprise entre −5 et +70 °C. Pour une installation en service statique, elle indique de −15 à +70 °C. La température minimale d’utilisation ne doit donc pas être utilisée comme température minimale de déroulage ou de montage, lorsque la gaine est sollicitée pendant l’installation.
Dimensionner le passage sans forcer les courbes
La section nominale de chaque conducteur est de 0,75 mm² et le diamètre total annoncé atteint environ 8 mm. Pour le cheminement, la fiche donne un rayon minimal de 64 mm en installation stationnaire et de 120 mm lors des flexions occasionnelles. Une mise en mouvement permanente dépasse la destination décrite.
Identifier le comportement au feu sans extrapolation
L’enveloppe et les isolations sont décrites comme sans halogène. Le classement déclaré est Cca-s1,d2,a1 pour la réaction au feu, les fumées et les autres critères associés. Le choix pour un bâtiment doit tenir compte de cette déclaration exacte ; elle ne renseigne pas à elle seule une durée de fonctionnement d’un circuit exposé au feu.
Documentation PDF
Caractéristiques techniques
| Matériau de l'âme | cuivre |
|---|---|
| Matériau de recouvrement du conducteur | nu |
| Section nominale du conducteur | 0.75 mm² |
| Classe de construction de l'âme | Classe 5 = souple |
| Nombre de conducteurs | 7 |
| Avec conducteur de protection | non |
| Isolation du conducteur | Compound thermoplastique LS0H |
| Identification du conducteur | nombres |
| Marquage des conducteurs selon HD 308 S2 | non |
| Blindage global | tresse |
| Matériau de gaine extérieure | autre |
| Couleur de gaine extérieure | vert |
| Géométrie du câble | rond |
| classe de réaction au feu selon EN 13501-6 | Cca |
| classe de production de fumée selon EN 13501-6 | s1 (production de fumée faible) |
| classe de gouttelettes/particules enflammées selon EN 13501-6 | d2 (gouttelettes / particules enflammées persistant> 10 s) |
| classe de production d'acide selon EN 13501-7 | a1 |
| Tension nominale U | 500 V |
| Tension nominale Uo | 300 V |
| Poids | 127 kg/km |
| Diamètre extérieur approx. | 8 mm |
| Rayon de courbure min. (x * diamètre) | 8 |
| Rayon de courbure minimal admissible, utilisation flexible/mouvement libre | 120 mm |
| Rayon de courbure minimal admissible, utilisation stationnaire/fixe | 64 mm |
| Longueur rouleau/bobine | 500 m |
| Température de pose | -5...70 °C |
| Température de service min./max., statique | -15...70 °C |
| Conducteur de protection | absent |
| Repérage des sept conducteurs | noirs numérotés |
| Destination | commande, mesure et transmission de signaux |
| Utilisation mobile | flexions occasionnelles sans traction uniquement |
Produits de la même marque dans la catégorie la plus précise
Cette version contient-elle un fil de terre ?
Non. La variante OZ comprend sept conducteurs noirs numérotés. Il faut choisir une version comportant un conducteur de protection lorsque le circuit en nécessite un.
La tresse métallique sert-elle de fil de terre ?
Le document la décrit comme un blindage global. Elle ne transforme pas cette variante sans conducteur de protection en une version 7G.
Quelle température minimale faut-il respecter lors de la pose ?
La plage de pose publiée commence à −5 °C. En service statique, la limite inférieure indiquée est −15 °C ; ces deux conditions ne doivent pas être confondues.
