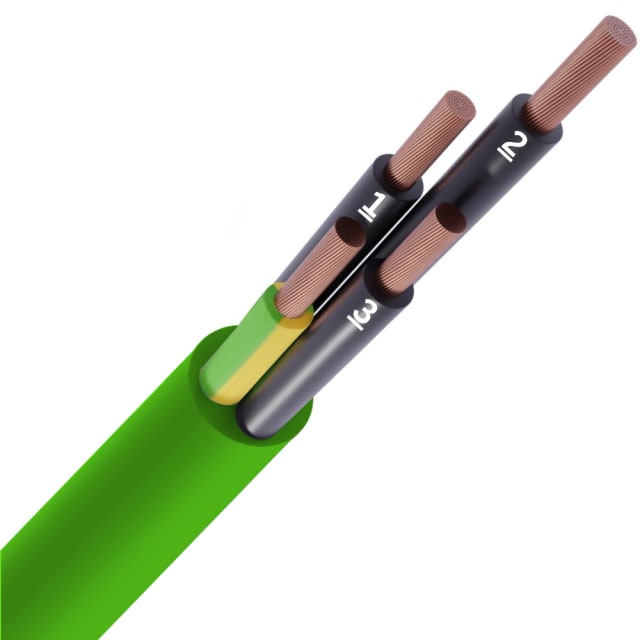

Câble de commande LIHH Cca LS0H vert 4G2,5 mm²

Câble de commande LS0H 4G2,5 mm² pour circuits de pilotage et d’alimentation auxiliaire

Le câble de commande LIHH Cca LS0H vert 4G2,5 mm² est conçu pour les liaisons de commande, de signal et d’alimentation auxiliaire dans les installations techniques où la lisibilité du câblage, la souplesse de pose et la tenue en environnement intérieur comptent au quotidien. Sa composition en 4 conducteurs de 2,5 mm², dont un conducteur de protection, permet de raccorder des équipements de commande avec une section adaptée aux usages demandant davantage de capacité qu’un câble de signal classique. Sa gaine verte le rend immédiatement identifiable dans une armoire, un cheminement dédié ou un ensemble de câbles techniques.

Âmes cuivre souples classe 5 pour un câblage plus pratique

Ce câble est équipé d’âmes en cuivre nu de classe 5, soit une construction souple pensée pour faciliter le passage, le cintrage et le raccordement dans les espaces techniques. Cette souplesse apporte un vrai confort lors du tirage et du façonnage, notamment lorsque le cheminement comporte plusieurs changements de direction. Les conducteurs sont numérotés pour simplifier le repérage au montage, limiter les erreurs d’affectation et accélérer les interventions de maintenance sur les circuits de commande.

Version 4G avec conducteur de protection intégré

Dans cette configuration 4G2,5 mm², le câble intègre 4 conducteurs avec conducteur de protection. Cette construction convient aux applications où la continuité du repérage et l’intégration de la terre dans le même câble sont recherchées. Elle évite de multiplier les liaisons séparées et contribue à une installation plus claire dans les coffrets, machines, automatismes et équipements de commande nécessitant à la fois puissance modérée, retour d’information et protection.

Gaine LS0H verte et comportement au feu classé Cca s1 d2 a1

La gaine extérieure LS0H associe faible émission de fumées et absence d’halogènes, ce qui en fait une solution pertinente pour les environnements où l’on souhaite réduire les fumées opaques et les dégagements corrosifs en cas d’échauffement ou d’incendie. Le câble présente une classe de réaction au feu Cca, avec niveau de fumée s1, gouttelettes enflammées d2 et acidité a1. Pour l’installateur comme pour l’exploitant, cela se traduit par un câble de commande adapté aux installations techniques exigeant une meilleure maîtrise du comportement au feu qu’un câble standard.

Format rond compact pour un passage propre dans les équipements

Avec une géométrie ronde et un diamètre extérieur d’environ 9,1 mm, ce câble LIHH conserve un encombrement mesuré au regard de sa section 4G2,5 mm². Ce format favorise un routage propre dans les goulottes, passages de cloison, armoires et coffrets. Son rayon de courbure minimal de 8 fois le diamètre aide à définir une pose correcte sans contraindre excessivement le câble, ce qui est particulièrement utile dans les montages compacts ou lorsque plusieurs départs doivent cohabiter dans un volume réduit.

Caractéristiques électriques adaptées aux fonctions de commande

Ce câble de commande affiche une tension nominale Uo de 300 V et U de 500 V, ce qui le destine aux circuits de commande, de liaison interne et d’alimentation d’organes techniques dans de nombreux ensembles électriques. La section 2,5 mm² apporte une bonne réserve pour les usages où la chute de tension, la robustesse de raccordement ou le courant admissible imposent une section supérieure aux petites liaisons de signal. Il constitue ainsi un choix cohérent pour relier des borniers, actionneurs, interfaces et équipements de pilotage avec une section homogène sur l’installation.

Plage de température pensée pour la pose et le service en installation fixe

Le câble peut être posé entre -5 et 70 °C et utilisé en service statique entre -15 et 70 °C. Ces valeurs le rendent adapté aux installations fixes en environnement technique intérieur, dans lesquelles le câble doit conserver sa maniabilité à la pose puis sa stabilité en exploitation. Son poids d’environ 171 kg/km donne également un repère utile pour anticiper la manutention, le conditionnement et l’organisation du chantier, en particulier sur les longueurs importantes ou dans les armoires multi-départs.
