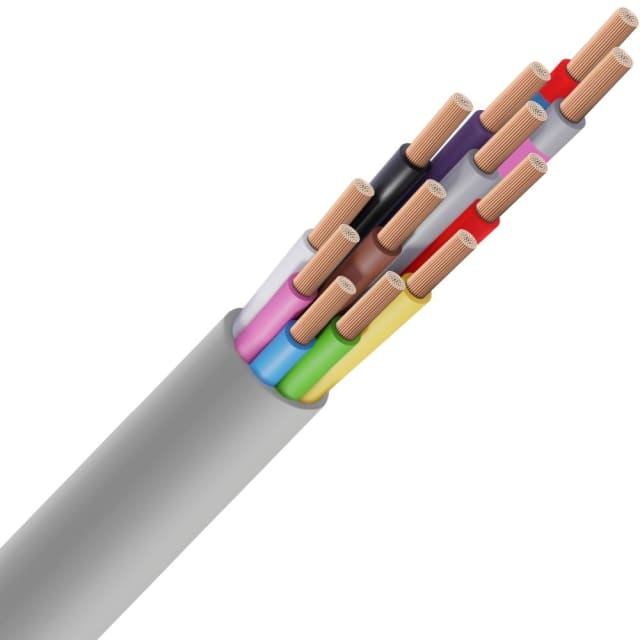

Câble de commande LIYY PVC gris DIN 47100 12×0,5mm²

Câble de commande LIYY PVC gris 12×0,5 mm² pour câblage de commande et de signal

Ce câble de commande LIYY PVC gris DIN 47100 12×0,5 mm² est conçu pour le raccordement des circuits de commande, de mesure, de signalisation et d’automatismes nécessitant plusieurs conducteurs dans une gaine compacte. Sa configuration en 12 conducteurs de 0,5 mm² permet d’acheminer plusieurs liaisons dans un seul câble, avec une organisation claire des repérages et un encombrement maîtrisé. Son format rond et son diamètre extérieur d’environ 8,2 mm facilitent l’intégration dans les armoires, coffrets, goulottes et passages techniques.

Repérage couleur DIN 47100 pour un câblage plus lisible

L’identification des conducteurs par couleur selon DIN 47100 apporte un vrai confort lors du montage, du repérage et des opérations de maintenance. Sur une installation de commande, cette lecture directe des âmes simplifie la séparation des circuits et limite les erreurs lors du raccordement. Ce câble ne comporte pas de conducteur de protection, ce qui le destine aux fonctions de commande et d’information où un conducteur de terre dédié n’est pas requis dans la liaison elle-même.

Âmes cuivre souples classe 5 pour une pose pratique

Les conducteurs en cuivre nu de section nominale 0,5 mm² avec construction souple classe 5 conviennent aux montages demandant une certaine maniabilité au moment du passage, du façonnage et du raccordement. Cette souplesse est particulièrement appréciable pour le câblage interne d’équipements, les liaisons entre organes de commande et les installations où le câble doit suivre un cheminement précis sans devenir contraignant à travailler. L’isolation des conducteurs en PVC et la gaine extérieure PVC participent à une finition homogène et adaptée aux usages courants en environnement technique intérieur.

Câble LIYY non blindé adapté aux circuits de commande courants

Dans cette version sans blindage global, le câble LIYY 12×0,5 mm² répond aux besoins des applications de commande et de transmission de signaux en environnement électrique standard, lorsque le blindage n’est pas exigé par le cahier des charges. Il convient notamment pour les armoires électriques, équipements de contrôle, ensembles de distribution, machines et montages techniques où l’on recherche un câble multiconducteur souple, repéré par couleurs et simple à installer.

Encombrement contenu et rayons de courbure compatibles avec les espaces techniques

Avec un poids d’environ 133 kg/km et une géométrie ronde, ce câble de commande PVC reste adapté aux cheminements structurés dans les installations compactes. Son rayon de courbure minimal admissible de 65,6 mm en pose fixe et de 123 mm en utilisation flexible aide à préparer des passages propres dans les zones étroites, sans sous-dimensionner le cheminement. Cette donnée est utile pour dimensionner correctement les goulottes, coffrets, réservations et zones de sortie de câble.

Plage d’utilisation pensée pour la pose et le service en environnement technique

Ce câble LIYY DIN 47100 peut être posé entre -5 et +70 °C. En service statique, sa plage de température s’étend de -15 à +70 °C, ce qui le rend compatible avec de nombreuses installations électriques de commande en intérieur. Sa tension nominale est de 300/500 V, avec Uo 300 V et U 500 V, un niveau adapté aux circuits de commande et de liaison interne d’équipements. Ces caractéristiques en font une solution cohérente pour les applications où l’on attend un câble multiconducteur souple pour signaux et commandes, sans surdimensionnement inutile.

Classement de réaction au feu utile pour les projets exigeants

Ce modèle bénéficie d’un classement de réaction au feu Cca s3 d2 a3. Pour les professionnels amenés à sélectionner un câble de commande selon des contraintes techniques précises, cette information facilite le choix du bon produit dans les projets où le niveau de performance au feu doit être clairement identifié. Associé à sa gaine extérieure grise, à ses 12 conducteurs repérés par couleur et à sa section de 0,5 mm², ce câble s’intègre efficacement dans une offre de câbles de commande LIYY destinée aux installations électriques structurées.
