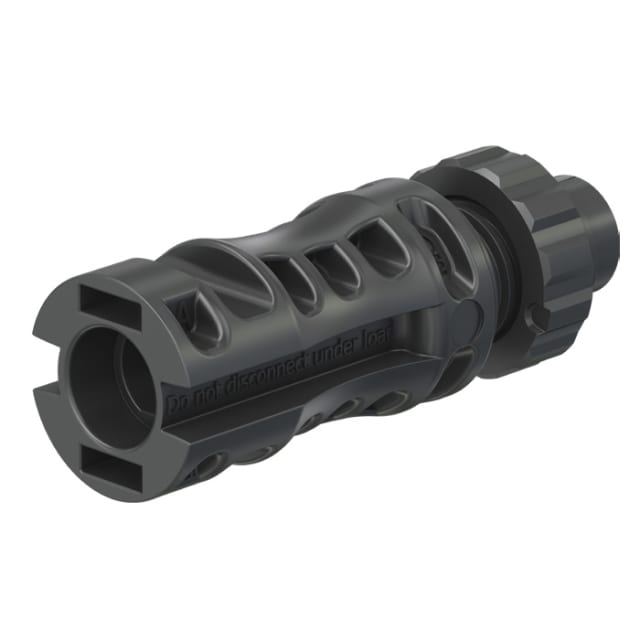

Prise panneau mâle MC4-Evo2 PV-ADS4-EVO 2A/6

Prise panneau mâle MC4-Evo2 pour traversée de boîtier en installation photovoltaïque

La prise panneau mâle MC4-Evo2 PV-ADS4-EVO 2A/6 est conçue pour réaliser une interface propre et sécurisée entre le câblage solaire et un boîtier, un coffret ou une paroi technique. Son format à encastrer permet une intégration directe sur panneau, avec une compatibilité annoncée avec les connecteurs MC4 et MC4-Evo 2. Elle s’adresse aux montages photovoltaïques qui demandent une connexion traversante compacte, claire à repérer et adaptée aux environnements exposés.

Conçue pour les circuits DC jusqu’à 1 500 V

Cette prise panneau mâle est prévue pour les applications photovoltaïques en courant continu avec une tension assignée de 1 500 V DC. Son courant assigné de 42 A en fait une solution adaptée aux liaisons de puissance sur générateurs solaires, boîtes de jonction, coffrets DC ou équipements techniques nécessitant un passage de connexion fiable et dimensionné pour les intensités usuelles du solaire. Le système de connecteur en Ø 4 mm correspond aux standards largement employés sur les ensembles PV.

Montage en panneau pratique sur boîtier métallique ou plastique

Ce modèle est pensé pour une pose en façade ou en paroi, avec un diamètre de perçage recommandé de 11,3 à 12,3 mm. Il accepte une épaisseur de paroi de 1 à 4 mm sur boîtier métallique et de 1 à 6 mm sur boîtier plastique, ce qui facilite son intégration dans de nombreux coffrets et enveloppes. Le verrouillage par encliquetage contribue à un assemblage net et rapide, particulièrement utile lorsque l’on recherche une connexion solaire encastrée sans encombrement superflu.

Connexion par sertissage pour câbles solaires de 4 à 6 mm²

La connexion se fait par crimpage, avec une compatibilité de section de câble de 4,0 à 6,0 mm². Ce format couvre les sections fréquemment utilisées dans les liaisons photovoltaïques. Le couple de serrage typique de 1,7 N·m et la force d’arrachement maximale de 20 N apportent des repères utiles lors de l’assemblage. Pour l’installateur, cela signifie une mise en œuvre cohérente avec les pratiques de connexion solaire demandant précision de sertissage, tenue mécanique et continuité de contact.

Protection élevée contre l’eau, la poussière et les contacts involontaires

Cette prise panneau MC4-Evo2 bénéficie d’un indice de protection IP65 / IP68 en configuration adaptée, ce qui la destine aux environnements extérieurs et aux matériels exposés aux poussières, aux projections d’eau ou à l’humidité. À l’état non connecté, l’indice IP2X limite le risque de contact accidentel avec les parties actives. Cette combinaison est particulièrement pertinente pour les équipements photovoltaïques installés en toiture, en ombrière ou dans des coffrets techniques soumis à des conditions de service exigeantes.

Bon comportement thermique pour les environnements extérieurs

Le connecteur est prévu pour une température d’utilisation de -40 °C à +85 °C, avec une température de transport et de stockage de -30 °C à +60 °C et une température limite supérieure de 115 °C. Ces valeurs le rendent adapté aux variations thermiques rencontrées sur les installations solaires, où les écarts de température peuvent être importants entre la mise en service, les périodes de forte irradiation et les phases de maintenance. C’est un point essentiel pour conserver une connexion adaptée aux contraintes réelles du terrain.

Contact MULTILAM et matériaux adaptés aux contraintes du solaire

La prise utilise un système de contact MULTILAM avec contact en cuivre étamé, associé à un matériau d’isolation en PA et à une classe de flamme UL94-V0. Cet ensemble est pensé pour répondre aux besoins des connecteurs photovoltaïques exposés à des sollicitations électriques, mécaniques et thermiques continues. Pour l’utilisateur professionnel, cela se traduit par une prise panneau mâle techniquement adaptée aux ensembles solaires demandant un contact stable, une bonne tenue des matériaux et une intégration propre dans les coffrets ou interfaces d’équipement.
