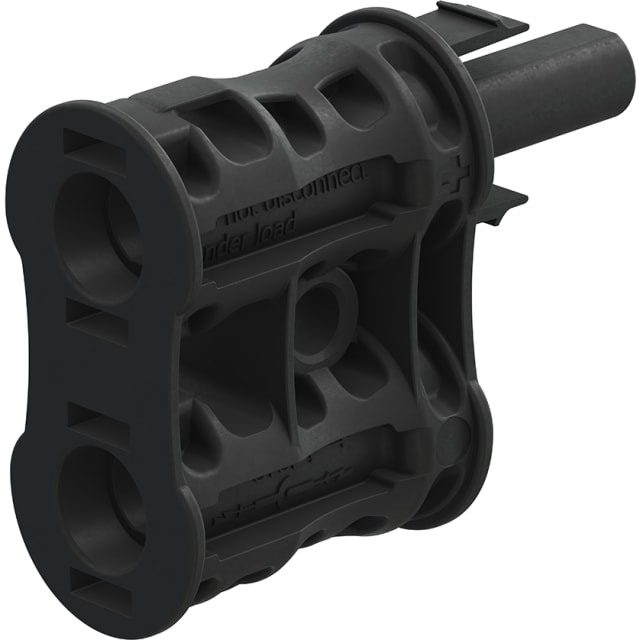

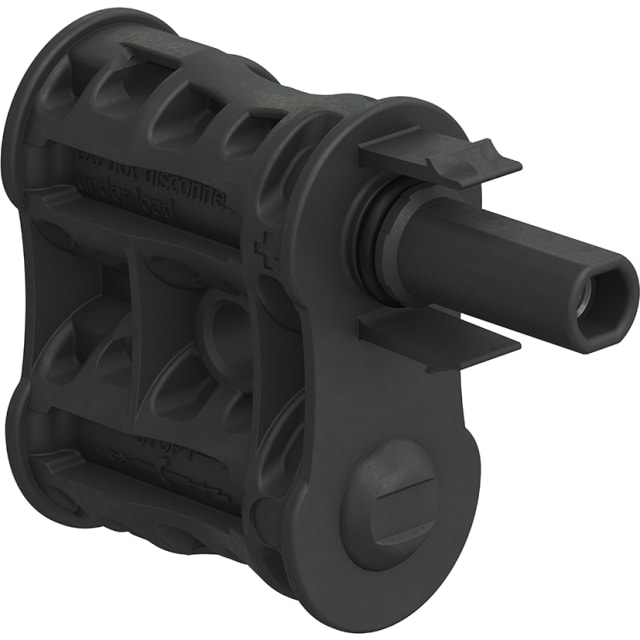

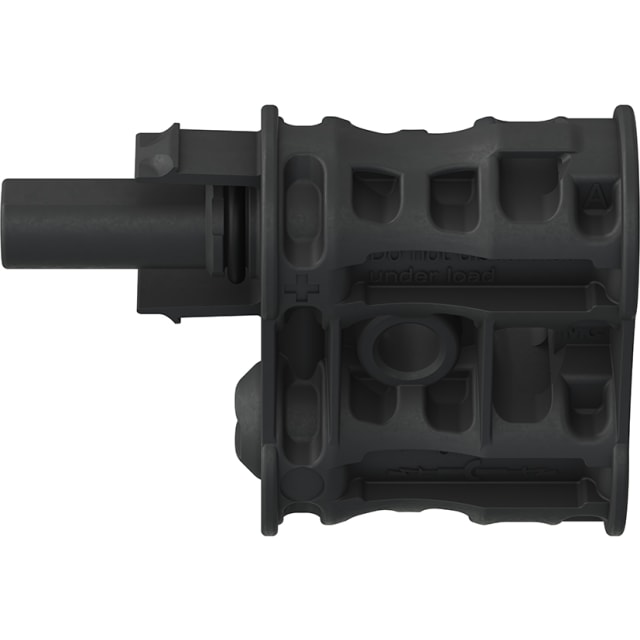

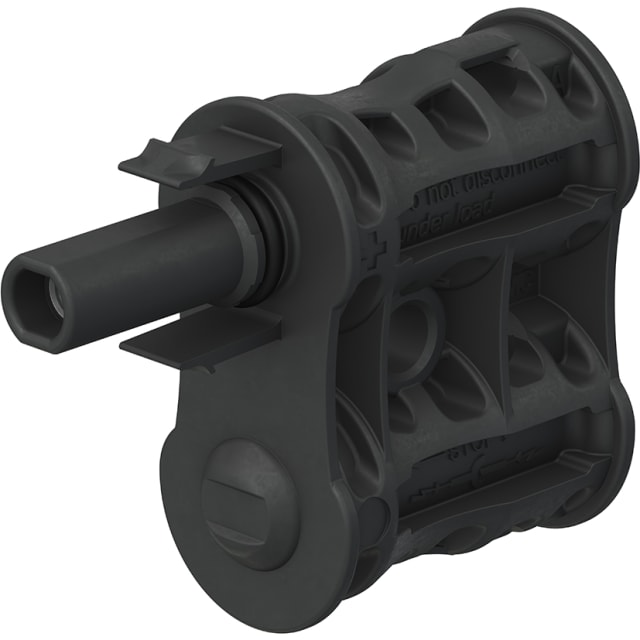

Connecteur en T MC4 femelle vers 2 MC4 mâles 32.0197

Connecteur en T MC4 femelle vers 2 MC4 mâles pour dérivation photovoltaïque

Ce connecteur en T MC4 femelle vers 2 MC4 mâles est conçu pour réaliser une dérivation propre et directe dans une installation solaire. Sa configuration 2 mâles vers 1 femelle permet de raccorder facilement deux départs sur une même connexion, notamment pour les montages en parallèle ou les architectures série-parallèle sur modules photovoltaïques compatibles MC4 Evo 2. Son format compact facilite l’intégration dans le câblage sans multiplier les jonctions intermédiaires.

Compatible avec le système de connecteur MC4 Evo 2

Ce modèle appartient au système de connecteur MC4 Evo 2, largement utilisé en environnement photovoltaïque pour les liaisons DC. Il s’intègre dans une logique de connexion standardisée sur câbles solaires et permet de constituer un réseau de raccordement cohérent sur générateurs PV, extensions de chaînes et ensembles de dérivation. Cette compatibilité est un point important pour sécuriser le choix du bon connecteur lors de la préparation d’un coffret, d’un champ solaire ou d’une liaison de modules.

Tenue électrique adaptée aux installations solaires haute tension DC

Avec une tension nominale de 1500 V DC et une intensité nominale de 50 A, ce connecteur de dérivation répond aux besoins des installations photovoltaïques modernes nécessitant une forte tenue en courant continu. Il convient aux configurations où la continuité électrique et la maîtrise des sections de raccordement sont essentielles, en particulier sur les ensembles soumis à des niveaux de tension élevés côté générateur. Cette capacité permet d’envisager son usage sur des montages exigeants tout en conservant un encombrement réduit.

Raccordement par sertissage pour câbles de 4 à 6 mm²

Le raccordement s’effectue par sertissage, avec une compatibilité prévue pour des sections de câble de 4 à 6 mm². Ce type d’assemblage convient aux câbles solaires fréquemment utilisés sur les chaînes photovoltaïques et favorise une connexion nette dans les travaux de montage ou de maintenance. Le produit s’adresse ainsi aux installations où l’on recherche une dérivation technique adaptée aux sections courantes du câblage PV, sans recourir à des accessoires de jonction plus volumineux.

Protection renforcée contre l’eau, la poussière et les ambiances extérieures

Son indice de protection IP65 / IP68 le destine aux environnements exposés, avec une résistance adaptée aux contraintes classiques rencontrées en toiture, en ombrière ou sur structure extérieure. Cette conception limite la pénétration des poussières et accompagne les usages en milieu soumis à l’humidité, aux projections et aux variations climatiques. Pour les installations photovoltaïques, ce niveau de protection participe à maintenir un raccordement adapté aux conditions de pose en extérieur.

Comportement stable en température pour applications en environnement sévère

Le connecteur fonctionne dans une plage de température de service de -40 °C à +85 °C. Cette amplitude permet son intégration dans des installations solaires confrontées aussi bien au froid marqué qu’aux échauffements liés à l’exposition et au fonctionnement en courant continu. Il convient donc aux ensembles où les composants de connexion doivent supporter des écarts thermiques importants au fil des saisons et des cycles journaliers.

Matériaux techniques adaptés au contact et à l’isolation

Les contacts en cuivre étamé contribuent à une liaison électrique adaptée aux usages photovoltaïques, tandis que le corps isolant en PC / PA apporte une structure pensée pour l’emploi technique en extérieur. La classe d’inflammabilité UL94 V-0 complète cet ensemble pour les applications où le choix des matériaux du connecteur compte autant que ses caractéristiques électriques. L’ensemble forme une solution de dérivation dédiée aux réseaux solaires, avec une conception cohérente pour le raccordement de câbles et connecteurs de la gamme MC4 Evo 2.
