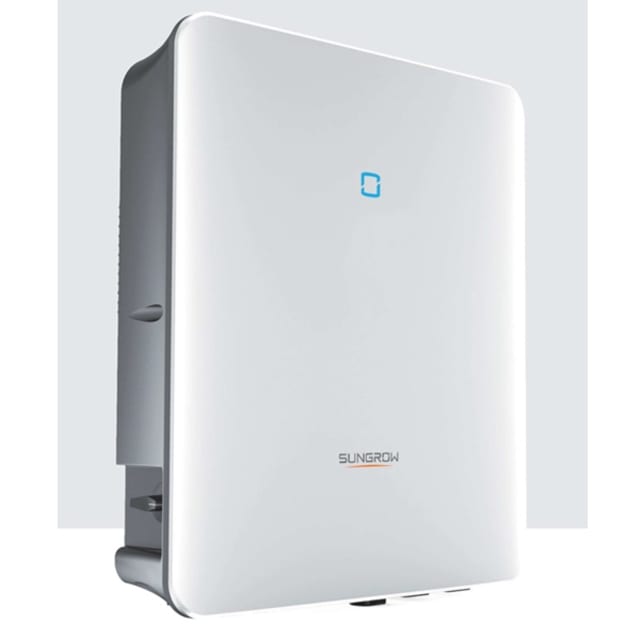

Onduleur hybride triphasé 10 kVA SH10RT-20V11

Onduleur hybride triphasé 10 kVA pensé pour l’autoconsommation avec stockage

L’onduleur hybride triphasé 10 kVA SH10RT-20V11 est conçu pour piloter une installation solaire résidentielle ou petit tertiaire avec batterie haute tension. Sa puissance de sortie AC nominale de 10 kW permet d’alimenter les usages courants tout en gérant la production photovoltaïque, la charge batterie et l’injection sur réseau dans un seul équipement. Ce format hybride apporte une solution claire pour optimiser l’énergie solaire produite en journée et la restituer plus tard selon les besoins du site.

Architecture triphasée 230/400 V adaptée aux installations exigeantes

Grâce à son fonctionnement en triphasé 230/400 V, ce modèle convient aux installations qui demandent une répartition équilibrée des charges et une alimentation stable des équipements. Sa plage de tension AC de 270 à 480 V et sa fréquence réseau de 50 Hz facilitent son intégration dans des environnements techniques où la cohérence entre production solaire, stockage et réseau doit être bien maîtrisée. Le temps de commutation inférieur à 20 ms constitue un atout important pour les applications nécessitant une continuité d’alimentation très rapide.

Gestion photovoltaïque optimisée avec 2 MPPT indépendants

Le SH10RT-20V11 intègre 2 trackers MPPT indépendants, avec 1 string par MPPT, pour mieux exploiter deux orientations de champ solaire ou deux zones de pose distinctes. Il accepte jusqu’à 13,5 A par string en entrée PV, ce qui le rend pertinent pour les modules photovoltaïques à courant élevé dans la limite des caractéristiques prévues. Cette configuration aide à maintenir une conversion efficace lorsque l’installation présente des expositions différentes, sans complexifier inutilement le câblage côté générateur.

Compatible batterie haute tension pour une gestion énergétique plus souple

Sa plage de tension batterie de 150 à 600 V permet l’association avec une batterie haute tension adaptée à ce type d’onduleur hybride. Avec un courant de charge et de décharge maximal de 30 A, il prend en charge les cycles de stockage pour lisser la consommation, augmenter l’autoconsommation et mieux valoriser la production solaire disponible. Cette logique est particulièrement intéressante pour les sites qui veulent arbitrer entre alimentation des usages, charge de la batterie et disponibilité d’énergie en dehors des heures de production.

Équipement fourni pour une mise en œuvre complète et une communication simplifiée

Ce modèle est livré avec le compteur triphasé DTSU666-20 ainsi qu’avec un bâton de communication Winet-S ou Winet-S2. La présence de ces éléments dans l’emballage facilite la préparation d’une installation cohérente, avec mesure énergétique et communication intégrées dès l’origine. Pour l’installateur comme pour l’exploitant, cela simplifie le suivi des flux d’énergie, le paramétrage de l’ensemble et la supervision de l’installation solaire hybride.

Format mural compact pour intégration propre en local technique

Avec des dimensions de 460 x 540 x 170 mm pour un poids de 27 kg, cet onduleur mural conserve un encombrement contenu au regard de sa puissance. Son refroidissement par convection naturelle évite le recours à une ventilation forcée, ce qui favorise une implantation discrète dans un garage, un local technique ou un espace de service adapté. Son indice de protection IP65 autorise une pose dans des environnements exposés à la poussière et aux projections d’eau, sous réserve du respect des règles d’installation en vigueur.

Conçu pour fonctionner dans des conditions d’exploitation étendues

Le SH10RT-20V11 est prévu pour fonctionner sur une large plage de température, de -25 à 60 °C, avec une altitude maximale de 4000 m. Ces caractéristiques en font une solution pertinente pour des projets soumis à des variations climatiques marquées ou à des contraintes d’implantation spécifiques. Dans une logique de dimensionnement sérieux, cette amplitude d’utilisation apporte davantage de souplesse au bureau d’études et à l’installateur lors du choix de l’équipement.

Point d’attention produit : version V11 non compatible optimiseur

Cette version V11 de l’onduleur hybride triphasé 10 kVA est annoncée comme non compatible avec les optimiseurs. Cette précision est importante pour éviter toute erreur de sélection sur un projet neuf ou en rénovation. Pour une installation photovoltaïque cohérente, il convient donc de prévoir une architecture de champ solaire compatible avec un fonctionnement direct sur les entrées MPPT de l’onduleur, en tenant compte des intensités, du nombre de strings et de la configuration globale du générateur.
