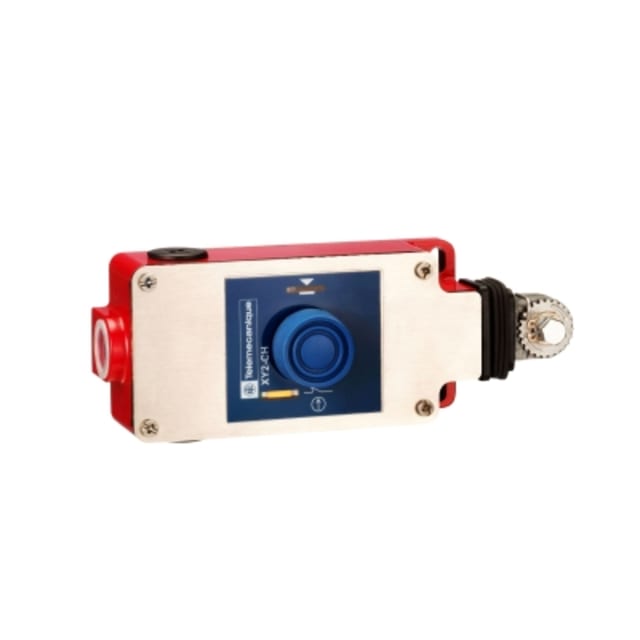

Arrêt d’urgence à câble sans voyant XY2CH13250

Arrêt d’urgence par câble accessible sur quinze mètres

Le Telemecanique Sensors XY2CH13250 surveille un câble de traction allant jusqu’à 15 m afin de rendre l’arrêt d’urgence accessible sur toute une zone de machine ou de convoyeur. Une action sur le câble déclenche le mécanisme à accrochage. Cette couverture linéaire évite de devoir rejoindre un unique bouton placé à une extrémité.

Un contact NF et un contact NO à ouverture lente

Le boîtier comporte un contact normalement fermé et un contact normalement ouvert à action lente. Le contact NF à ouverture positive s’intègre dans la chaîne de sécurité, tandis que le NO peut fournir une information complémentaire selon l’architecture. Le niveau PL e, catégorie 4 ou SIL 3 n’est atteignable qu’avec une surveillance et un câblage appropriés.

Réarmement volontaire par bouton protégé

Après déclenchement, le système reste verrouillé jusqu’à une action manuelle sur le poussoir de réarmement sous soufflet. La machine ne peut ainsi pas redémarrer simplement parce que le câble est relâché. Le réarmement ne doit intervenir qu’après identification de la cause, dégagement de la zone et autorisation conforme à l’analyse de risques.

Point d’ancrage à droite ou à gauche pour adapter le parcours

Le câble peut être raccordé sur le côté droit ou gauche du boîtier, ce qui facilite son implantation en bout de zone. La tension, les supports intermédiaires, le ressort et les accessoires doivent suivre la notice afin de garantir un déclenchement fiable. Les variations de température et l’allongement du câble sont pris en compte lors du réglage.

Boîtier métallique rouge IP65 sans voyant intégré

Le corps en zamak, le couvercle inox et la finition rouge RAL 3000 offrent une construction robuste classée IP65. Cette version ne comporte aucun voyant local. Les conducteurs se raccordent sur bornes à vis de 0,5 à 1,5 mm² selon la configuration. La plage ambiante et les essais périodiques prescrits doivent être respectés.
