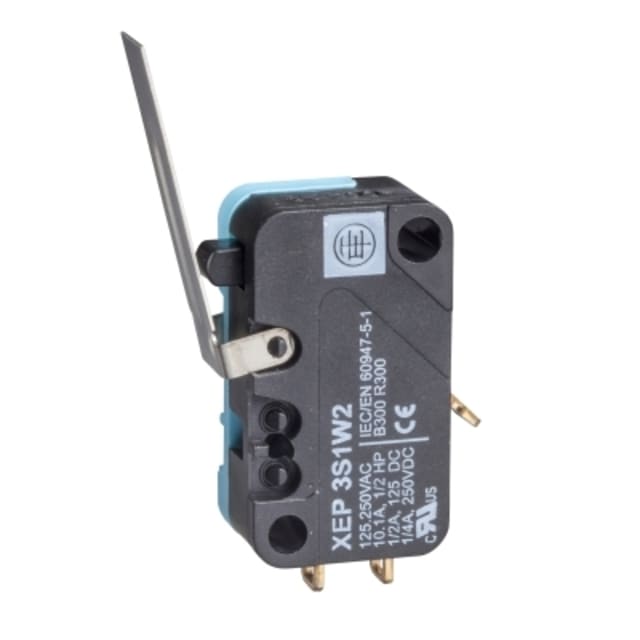

Interrupteur de position miniature à levier XEP3S1W2

Interrupteur de position miniature pour détection de fin de course compacte

L’interrupteur de position miniature à levier XEP3S1W2 est conçu pour les fonctions de détection de position et de fin de course dans les ensembles industriels compacts. Son format miniature de type DIN 41635 A facilite son intégration lorsque l’encombrement disponible est réduit, tout en conservant une vraie logique d’information de position sur machine, sous-ensemble mobile ou mécanisme à faible course.

Commande par levier adaptée aux mouvements mécaniques répétitifs

Sa commande par levier permet une prise de contact simple avec l’organe en mouvement, ce qui convient bien aux applications de détection latérale, de présence ou de passage. Ce principe est particulièrement utile lorsque l’actionnement direct par poussoir n’est pas idéal dans l’implantation mécanique. L’interrupteur fonctionne avec un mécanisme à passage brusque, apportant une commutation nette au moment de l’actionnement.

Format miniature pratique pour les montages sur équipements industriels

Avec un boîtier compact de 28 mm de longueur, 10 mm de largeur et 16 mm de hauteur, ce modèle s’intègre facilement dans les architectures serrées, coffrets techniques, petits automatismes, systèmes de convoyage, outillages ou dispositifs de contrôle de position. Son faible gabarit permet de limiter les contraintes de montage tout en simplifiant l’implantation au plus près de la zone à surveiller.

Caractéristiques électriques utiles pour les circuits de commande

Ce modèle est destiné aux circuits de commande et de signalisation. Il accepte une intensité assignée de 1,5 A en AC-15 à 230 V et 0,1 A en DC-13 à 230 V. Cette configuration le destine aux fonctions de report d’état, de changement d’information ou de pilotage dans un environnement de commande, plutôt qu’aux usages de coupure de puissance. L’utilisateur bénéficie ainsi d’un composant cohérent pour les logiques de détection sur équipements industriels.

Boîtier synthétique et raccordement pensé pour les intégrations techniques

Le boîtier en matière synthétique contribue à une intégration légère et discrète dans les ensembles électromécaniques. Le raccordement électrique est de type à souder, un choix pertinent pour les montages techniques nécessitant une connexion maîtrisée, stable et adaptée aux petites implantations. Cette exécution est intéressante pour les fabricants de machines, les opérations de maintenance ciblées ou les remplacements sur appareillages existants de même conception.

Protection IP40 pour environnements intérieurs maîtrisés

Avec un indice de protection IP40, cet interrupteur de position miniature est destiné à des environnements où le composant est protégé contre l’intrusion de corps solides de taille suffisante, sans exposition directe à l’eau. Il convient donc à une installation dans des zones techniques abritées, à l’intérieur d’équipements, de carters ou de compartiments où les conditions d’exploitation restent maîtrisées.

Large plage de température pour applications industrielles spécifiques

Sa plage de fonctionnement de -25 à 125 °C permet d’envisager son utilisation dans des contextes industriels soumis à des variations thermiques importantes. C’est un point intéressant pour les mécanismes proches de sources de chaleur, les équipements techniques installés dans des ambiances variables ou les applications où un composant compact doit continuer à assurer une détection de position malgré des contraintes de température étendues.

Un choix pertinent pour la détection de position sur petits mécanismes

Ce modèle s’adresse aux intégrateurs, automaticiens et mainteneurs recherchant un interrupteur de position miniature à levier pour fonctions de fin de course, de présence ou d’état mécanique. Son format réduit, sa commutation brusque, son raccordement à souder et sa tenue en température en font une solution adaptée aux montages précis, lorsque l’espace disponible impose un appareillage compact et orienté commande.
