Télérupteur modulaire 2NO 16A 24V CA 12V CC E290

Télérupteur modulaire 2NO 16A pour commande d’éclairage centralisée

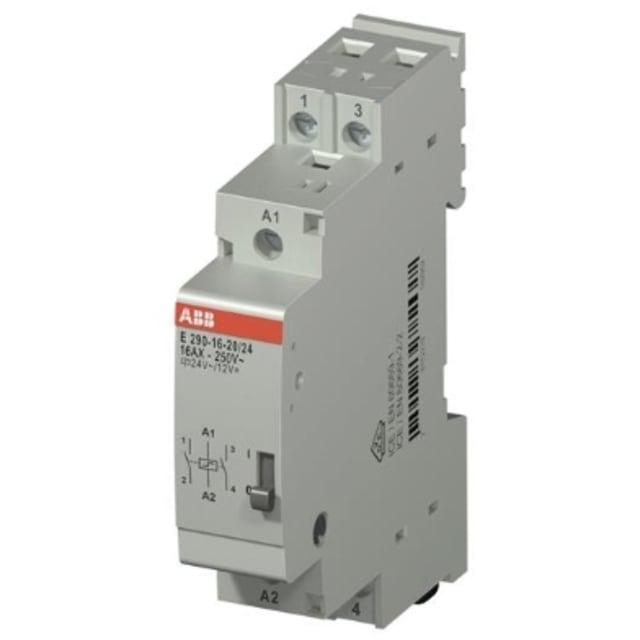

Le télérupteur modulaire ABB E290 est conçu pour piloter des circuits d’éclairage et d’autres charges commutables dans un tableau électrique, avec une logique de commande par impulsion particulièrement adaptée aux installations où un même point lumineux doit être actionné depuis plusieurs boutons-poussoirs. Sa configuration 2 contacts à fermeture permet de commander deux circuits NO, tandis que sa fonction électronique pour commande centrale facilite l’intégration dans des schémas de gestion d’éclairage plus structurés, en habitat comme dans les locaux tertiaires.

Double tension de commande 24V CA et 12V CC pour plus de souplesse

Ce modèle accepte une commande en 24 V CA ainsi qu’en 12 V CC, ce qui le rend intéressant lorsque l’installation utilise une basse tension de commande spécifique selon les équipements en place. Cette polyvalence simplifie le choix du bon télérupteur dans les architectures où la séparation entre puissance et commande est recherchée, tout en conservant une alimentation de fonctionnement en 250 V. C’est une solution pratique pour les circuits nécessitant une commutation nette et répétée sans multiplier les références.

Pouvoir de coupure 16A adapté aux usages courants en tableau

Avec un courant de coupure assigné de 16 A et un courant maximal de 16 A à cos phi 0,6, ce télérupteur modulaire répond aux besoins fréquents de commande de charges d’éclairage et de circuits associés. Il prend en charge jusqu’à 3000 W en lampes à incandescence, 3000 VA en lampes fluorescentes et 2500 VA en montage duo. Cette capacité permet d’envisager sereinement la commande de plusieurs points lumineux ou de lignes d’éclairage plus étendues, sans sortir du cadre d’un appareillage modulaire compact.

Format modulaire étroit pour intégration simple dans le tableau

Sa largeur d’une seule unité de division en fait un télérupteur particulièrement facile à intégrer dans les tableaux où l’optimisation de l’encombrement est essentielle. Son gabarit compact aide à préserver de la place pour les autres organes de protection, de commande ou de distribution. La profondeur totale de 68 mm convient à une implantation ordonnée dans l’armoire ou le coffret, avec un positionnement cohérent parmi les autres modules de la gamme modulaire.

Commande manuelle intégrée pour les phases de test et d’exploitation

La présence d’une commande manuelle apporte un vrai confort en intervention. Elle permet de vérifier rapidement l’état du circuit, de faciliter les essais lors du câblage ou de réaliser une manœuvre locale sans dépendre immédiatement du circuit de commande. Dans la pratique, cet atout est appréciable aussi bien à la mise en service que lors des opérations de maintenance, car il donne une lecture plus directe du comportement du télérupteur dans l’installation.

Solution pertinente pour les installations avec plusieurs points de commande

Le principe du télérupteur est particulièrement indiqué lorsque l’éclairage doit être commandé depuis au moins trois emplacements, par exemple dans des circulations, cages d’escalier, zones communes, bureaux, réserves ou grands volumes résidentiels. Le mécanisme bistable conserve sa position entre deux impulsions, ce qui évite une alimentation permanente de la bobine et s’inscrit dans une logique de commande rationnelle pour l’éclairage. Cela en fait un choix cohérent dès que la multiplication des postes de commande devient nécessaire.

Un choix précis pour compléter une gamme E290 en environnement modulaire

Issu de la série E290, ce télérupteur s’intègre dans une famille de relais impulsionnels modulaires pensée pour les applications de commande dans les tableaux électriques. Pour l’installateur comme pour l’acheteur technique, cela permet d’identifier plus facilement un appareil compatible avec une logique de commande déjà en place, tout en ciblant exactement la bonne combinaison de contacts, de calibre et de tension de commande. Ce positionnement en fait une référence adaptée aux projets qui demandent une sélection rigoureuse du matériel modulaire de commande.
