Testeur multifonction photovoltaïque 1000 V 5280005

Testeur multifonction photovoltaïque 1000 V pour contrôle complet des installations PV

Le testeur multifonction photovoltaïque 1000 V 5280005 est conçu pour centraliser les opérations de mesure, de mise en service et de maintenance sur installations solaires. Ce modèle Fluke SMFT-1000/KIT associe analyseur photovoltaïque, traçage de courbe I-V et fonctions de contrôle électrique dans un seul équipement. Il permet d’intervenir sur des systèmes jusqu’à 1000 V DC avec une lecture directe des résultats sur écran, ce qui facilite le diagnostic sur site sans multiplier les appareils.

Mesures essentielles sur modules et strings jusqu’à 1000 V DC

Ce testeur couvre les contrôles clés attendus sur une chaîne photovoltaïque : mesure de la tension en circuit ouvert de 5 à 1000 V, mesure du courant de court-circuit de 0,2 à 20 A, contrôle de continuité de 0,2 à 2000 Ohm avec courant de test de 200 à 400 mA, ainsi que mesure de résistance d’isolement de 0,2 à 999 MOhm avec tension d’essai de 50 à 1000 V. Cette polyvalence permet de valider aussi bien la sécurité électrique que le comportement réel des strings au moment de l’intervention.

Traçage de courbe I-V et analyse du point de puissance maximale

Le SMFT-1000/KIT se distingue par sa capacité à enregistrer la courbe courant-tension et à afficher directement les résultats pour l’analyse terrain. Cette fonction est particulièrement utile pour comparer le comportement mesuré d’un module ou d’un string à la performance attendue et identifier plus rapidement les dérives de production, défauts de câblage, ombrages, encrassements ou écarts entre chaînes. La mesure du point maximal de puissance et du facteur de remplissage apporte une lecture plus fine du rendement réel de l’installation.

Mesures d’ensoleillement et de température pour une interprétation plus juste

Pour exploiter correctement les résultats photovoltaïques, ce testeur intègre la mesure de l’ensoleillement et de la température. Il peut également effectuer la transposition des mesures selon les conditions standard d’essais (STC) et selon la température nominale des cellules (NOCT). Cela permet d’analyser les performances avec davantage de cohérence, en tenant compte des conditions réelles du site au moment des essais, un point essentiel lors des opérations de mise en service ou de vérification de production.

Contrôles de sécurité et fonctions utiles pour le terrain

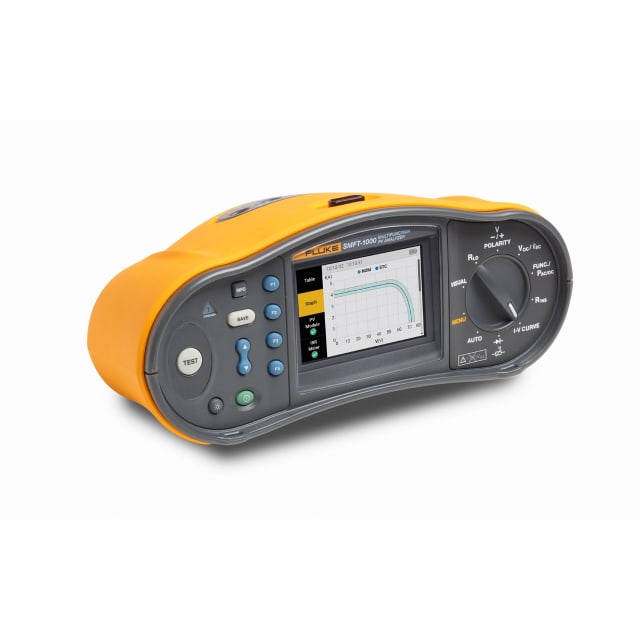

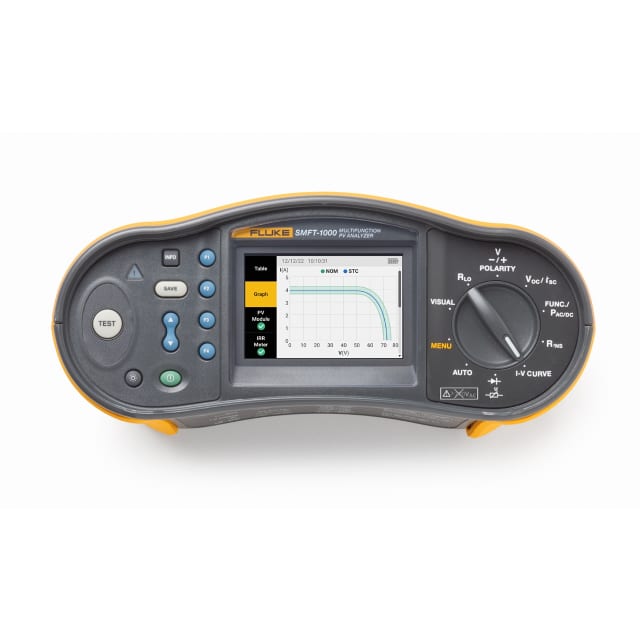

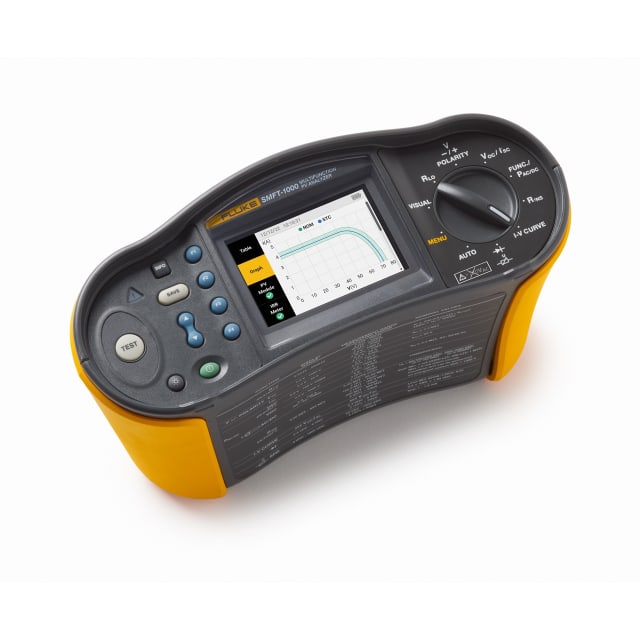

Ce modèle dispose de fonctions directement orientées intervention : détection de tension externe, contrôle de polarité, mesure de défaut à la terre, mémoire de valeurs mesurées et compensation manuelle de la résistance des cordons. Sa catégorie de mesure CAT III et sa tension maximale de circuit de mesure de 1000 V en font un outil adapté aux environnements de contrôle électrique exigeants. L’affichage embarqué permet une navigation claire dans les mesures, avec visualisation immédiate des résultats et des courbes.

Gestion des données et exploitation des résultats après intervention

L’interface USB et le module de base de données facilitent l’organisation des campagnes de mesure et la récupération des résultats. Ce fonctionnement est particulièrement pertinent pour les professionnels qui doivent documenter des essais de réception, des inspections périodiques ou des opérations de maintenance préventive. L’ensemble contribue à structurer les relevés, à comparer les données d’une intervention à l’autre et à simplifier la préparation des rapports techniques.

Kit complet pensé pour les professionnels du photovoltaïque

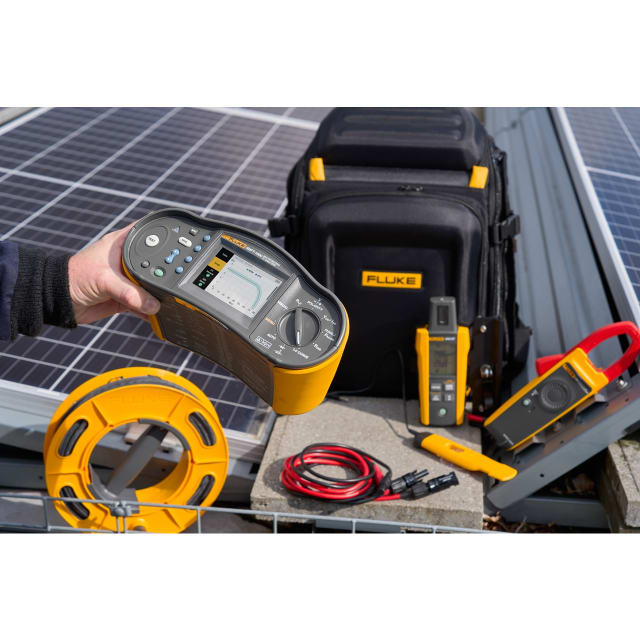

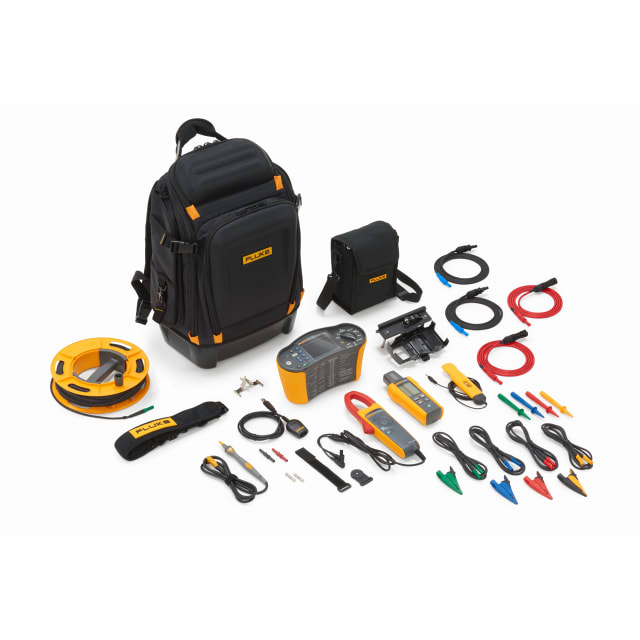

Le contenu visible du kit montre une configuration prête pour les interventions sur site : analyseur principal, accessoires de mesure, pinces, sondes, cordons spécifiques, enrouleur de câble et sac de transport. Cette composition répond aux besoins des installateurs, techniciens de maintenance et opérateurs de contrôle qui recherchent un ensemble cohérent pour intervenir sur les modules, strings et équipements associés. Avec ses dimensions de 250 x 125 x 100 mm pour un poids de 1,4 kg, l’appareil reste compatible avec un usage mobile sur toiture, centrale au sol ou bâtiment tertiaire.
