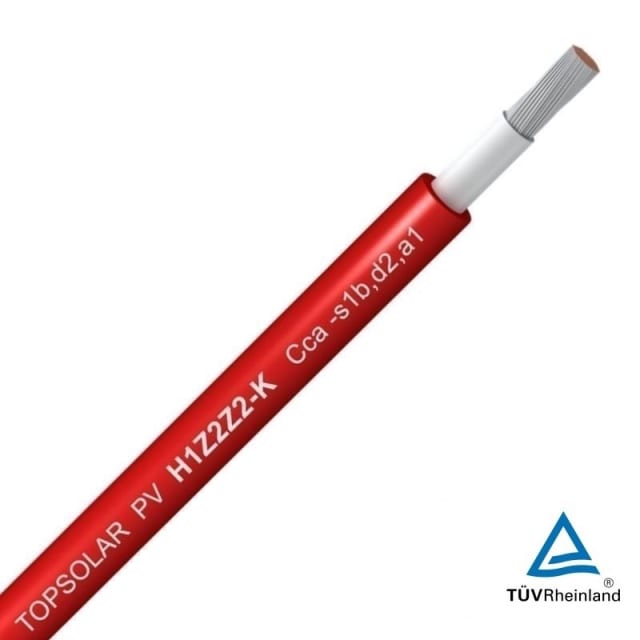

Câble solaire H1Z2Z2-K souple rouge 4 mm² 5601004.RR3000

Câble solaire H1Z2Z2-K 4 mm² rouge pour liaisons photovoltaïques

Ce câble solaire H1Z2Z2-K souple rouge 4 mm² est conçu pour le câblage des installations photovoltaïques, notamment pour la connexion entre panneaux solaires et pour les liaisons jusqu’à l’onduleur. Sa construction unipolaire en fait une solution adaptée aux circuits DC où l’identification visuelle des polarités est essentielle. La gaine rouge facilite un repérage rapide sur chantier et dans les coffrets, tout en contribuant à une pose plus lisible et plus propre.

Conçu pour les contraintes réelles des installations solaires

Issu de la série TOPSOLAR PV, ce câble est prévu pour les installations solaires fixes et mobiles. Il convient aux centrales photovoltaïques, aux installations en toiture, à l’autoconsommation ainsi qu’aux environnements extérieurs soumis à des variations thermiques importantes. Sa plage de température de service statique de -40 à 120 °C lui permet de répondre aux conditions rencontrées autour des modules, sur chemins de câbles, en toiture ou dans les zones exposées.

Âme cuivre étamé souple pour une mise en œuvre plus pratique

Avec son conducteur cuivre étamé de classe 5, ce câble photovoltaïque offre une excellente souplesse à la pose. Cette conception facilite le passage dans les cheminements, les raccordements dans les connecteurs solaires et les courbures dans les espaces réduits. Sa section nominale de 4 mm² correspond à un usage courant en photovoltaïque pour les liaisons de strings, avec un bon compromis entre maniabilité, intensité admissible et maîtrise des chutes de tension selon le dimensionnement de l’installation.

Isolation et gaine en caoutchouc pour un usage extérieur exigeant

L’isolation du conducteur et la gaine extérieure en caoutchouc apportent au câble une structure adaptée aux usages photovoltaïques. Le câble présente une géométrie ronde, un diamètre extérieur d’environ 5,4 mm et un rayon de courbure minimal de 4 fois le diamètre, ce qui simplifie la pose sans forcer les passages. Cette conception est particulièrement intéressante pour les installateurs recherchant un câble solaire souple compatible avec les principaux connecteurs du marché et adapté aux montages soignés.

Performances électriques adaptées aux réseaux photovoltaïques

Ce modèle affiche une tension nominale Uo de 600 V et U de 1000 V, en cohérence avec les usages des liaisons photovoltaïques. Il s’intègre aux applications où la stabilité des connexions et la tenue des matériaux sont importantes dans le temps. Pour l’installateur, cela signifie un câble pensé pour les circuits solaires, avec une conception dédiée aux exigences de raccordement des modules et aux architectures de production d’énergie solaire.

Faible émission de fumée et comportement au feu mieux maîtrisé

Ce câble solaire 4 mm² rouge est sans halogène selon l’IEC 60754-1, retardateur de flamme selon l’IEC 60332-1-2 et à faible dégagement de fumée selon l’IEC 61034-2. Son classement de réaction au feu Cca s1b d2 a1 apporte des informations utiles pour les installations où le comportement du câble en cas d’échauffement ou de départ de feu doit être clairement identifié. C’est un point important pour les intégrateurs qui veulent sélectionner un câble photovoltaïque conforme aux exigences techniques du projet sans se limiter au seul critère de section.

Format au mètre pour un dimensionnement précis des longueurs

La longueur indiquée de 1 m correspond à une vente au mètre, pratique pour ajuster précisément les besoins sur installation neuve, extension ou maintenance. Cela permet d’optimiser les longueurs de liaison entre modules, coffrets DC et onduleurs, tout en limitant les chutes inutiles. Avec un poids de 60 kg/km, ce câble reste simple à manipuler sur chantier tout en conservant une construction robuste adaptée aux usages intensifs du domaine photovoltaïque.
