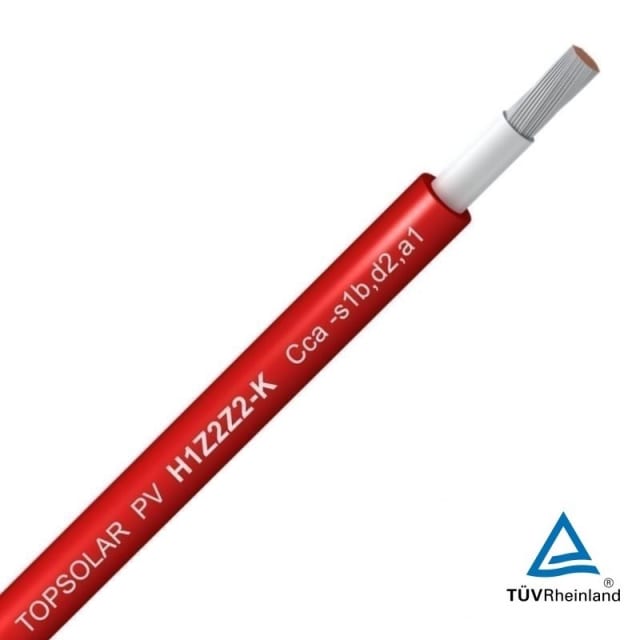

Câble solaire photovoltaïque H1Z2Z2-K rouge 10 mm² pour liaisons DC de forte section

Ce câble solaire photovoltaïque H1Z2Z2-K rouge 10 mm² est conçu pour les raccordements entre panneaux photovoltaïques et pour la liaison vers l’onduleur sur les installations solaires. Sa section de 10 mm² répond aux besoins des circuits DC qui exigent une capacité de transport de courant adaptée aux longueurs de liaison plus importantes ou aux configurations où la maîtrise des pertes en ligne est essentielle. Son repérage rouge permet d’identifier clairement le conducteur dans les montages photovoltaïques et de faciliter le câblage sur chantier comme en maintenance.

Conçu pour les installations photovoltaïques fixes, mobiles et environnements exigeants

Ce câble unipolaire est destiné aux applications photovoltaïques variées : centrales solaires, installations en toiture, autoconsommation et configurations exposées à l’humidité. Sa conception convient aux environnements mouillés, humides et aux poses en extérieur. Il peut être utilisé sur des installations solaires fixes ou mobiles, ce qui en fait une solution adaptée aux contraintes réelles du terrain lorsque le câble doit suivre les cheminements entre modules, coffrets DC et équipements de conversion.

Âme cuivre étamé souple classe 5 pour un câblage plus pratique

L’âme en cuivre étamé de classe 5 apporte la souplesse recherchée pour le passage dans les cheminements techniques, les coffrets et les zones de raccordement des modules. Cette construction facilite la mise en œuvre sur les installations photovoltaïques où les rayons de passage et les manipulations sont fréquents. Le conducteur unique de 10 mm² bénéficie d’une structure souple qui reste adaptée aux connectiques couramment utilisées dans le solaire, tout en conservant une bonne tenue pour les raccordements propres et réguliers.

Isolation et gaine caoutchouc sans halogène pour usage solaire

Le câble associe une isolation du conducteur en caoutchouc et une gaine extérieure également en caoutchouc, dans une version sans halogène. Cette construction est pensée pour les applications photovoltaïques qui demandent à la fois flexibilité, tenue en service et comportement maîtrisé en cas d’exposition à la chaleur. La gaine rouge extérieure offre une identification immédiate du câble dans les faisceaux et les cheminements, tout en conservant une géométrie ronde pratique pour la pose et le raccordement.

Tenue thermique élevée pour les zones exposées au rayonnement solaire

Ce câble solaire H1Z2Z2-K fonctionne sur une plage de température statique de -40 à 120 °C, avec une température maximale admissible du conducteur de 120 °C. Cette tenue thermique élevée est particulièrement utile dans les installations photovoltaïques où les câbles peuvent être soumis à de fortes montées en température sous toiture, en façade technique ou à proximité immédiate des modules. Il constitue ainsi un choix cohérent pour les circuits solaires soumis à des conditions climatiques soutenues.

Comportement au feu adapté aux exigences des cheminements techniques

Ce modèle présente une classification de réaction au feu Cca s1b d2 a1 et dispose des propriétés attendues sur ce type de câble photovoltaïque : retardateur de flamme selon IEC 60332-1-2, faible dégagement de fumée selon IEC 61034-2 et absence d’halogène selon IEC 60754-1. Pour les installations intégrées à des bâtiments ou à des zones techniques où la lisibilité des performances feu compte dans le choix du câble, ces caractéristiques apportent une réponse claire et exploitable au moment du dimensionnement du matériel.

Format, rayon de courbure et dimensions pensés pour la pose

Avec un diamètre extérieur approximatif de 7 mm et un poids de 120 kg/km, ce câble reste adapté à une pose rationnelle sur support, en goulotte, en chemin de câble ou dans les zones de raccordement photovoltaïque. Son rayon de courbure minimal de 5 fois le diamètre aide à préparer des passages propres sans contraindre excessivement le câble. Vendu au mètre, il permet d’ajuster précisément les longueurs aux besoins du chantier, en limitant les chutes et en simplifiant la préparation des liaisons solaires sur mesure.
