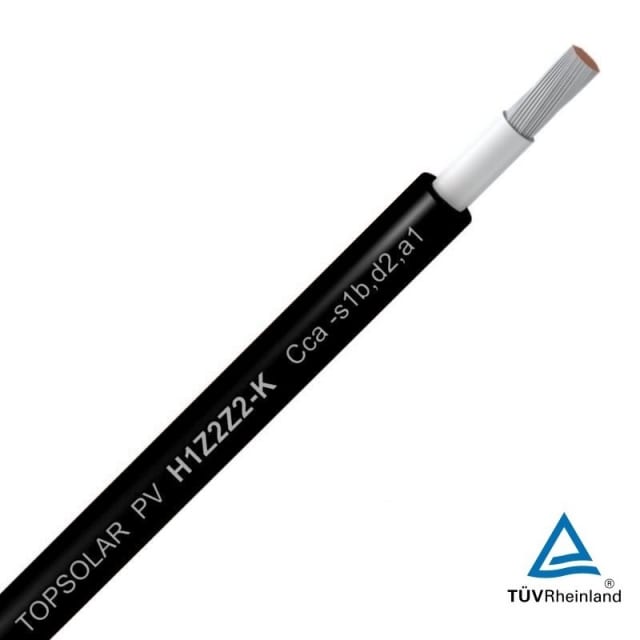

Câble solaire photovoltaïque H1Z2Z2-K noir 6mm² 5601006.NR3000

Câble solaire photovoltaïque 6 mm² conçu pour le câblage des installations PV

Le câble solaire photovoltaïque H1Z2Z2-K noir 6 mm² est destiné aux liaisons entre modules photovoltaïques et au raccordement des chaînes vers l’onduleur. Sa conception unipolaire souple facilite le passage dans les cheminements techniques et répond aux besoins courants des installations solaires en toiture, en champ photovoltaïque ou en configuration mobile. Sa section nominale de 6 mm² convient aux circuits DC où l’on recherche un câble solaire polyvalent, maniable et adapté aux connecteurs les plus utilisés sur le marché.

Âme cuivre étamé souple pour une connexion pratique et durable

Ce câble H1Z2Z2-K intègre une âme en cuivre étamé de classe 5, ce qui lui donne une très bonne souplesse à la pose. Cette construction facilite les opérations de câblage, notamment dans les coffrets, au niveau des strings et dans les zones où plusieurs courbures sont nécessaires. Le recouvrement étamé du conducteur constitue un choix particulièrement pertinent pour les environnements exposés à l’humidité, fréquents dans les installations photovoltaïques. L’identification par couleur avec gaine extérieure noire permet également un repérage simple dans les montages solaires.

Isolation et gaine caoutchouc adaptées aux contraintes du solaire

L’isolation du conducteur et la gaine extérieure en caoutchouc sont pensées pour les contraintes mécaniques et thermiques rencontrées sur les installations photovoltaïques. Le câble présente une géométrie ronde, un diamètre extérieur d’environ 6 mm et un rayon de courbure minimal de 4 fois le diamètre, ce qui contribue à une pose plus aisée sans multiplier l’encombrement. Cette structure convient particulièrement aux passages en goulottes, aux descentes techniques et aux raccordements nécessitant un câble à la fois compact et flexible.

Très bonne tenue en température pour les environnements exposés

Dans une installation solaire, les conducteurs peuvent être soumis à des variations thermiques importantes. Ce câble photovoltaïque noir 6 mm² accepte une température de service statique de -40 à 120 °C, avec une température maximale admissible du conducteur de 120 °C. Il reste ainsi adapté aux environnements fortement exposés, comme les toitures, les zones ensoleillées ou les installations techniques où l’échauffement peut être significatif. Cette plage thermique en fait un câble pertinent pour les usages PV exigeant une bonne stabilité en service.

Classement feu Cca-s1b-d2-a1 pour les projets exigeants

Ce modèle bénéficie d’un classement de réaction au feu Cca-s1b,d2,a1 selon EN 13501-6. Il est également retardateur de flamme selon IEC 60332-1-2, à faible dégagement de fumée selon IEC 61034-2 et sans halogène selon IEC 60754-1. Pour l’installateur comme pour le prescripteur, ces caractéristiques apportent des informations claires sur le comportement du câble en cas d’incident, tout en répondant aux attentes habituelles des chantiers qui demandent un câble solaire avec émissions réduites de fumées et sans halogène.

Tension nominale adaptée aux liaisons photovoltaïques

Ce câble TOPSOLAR PV H1Z2Z2-K affiche une tension nominale Uo de 600 V et U de 1000 V. Il est donc dimensionné pour les usages de câblage photovoltaïque correspondant à ce niveau de tension, avec une conception spécifiquement orientée vers les connexions entre panneaux et équipements de conversion. Son format 1 conducteur permet de composer des liaisons positives et négatives séparées avec une grande liberté d’implantation sur le terrain.

Un format pratique pour la coupe au mètre et les besoins sur mesure

Avec un poids de 80 kg/km et une longueur indiquée au mètre, ce câble solaire noir 6 mm² s’intègre facilement dans les projets nécessitant une fourniture ajustée à la longueur exacte. Cela permet de limiter les chutes, d’optimiser les chemins de câble et de préparer plus proprement les liaisons entre modules, boîtes de jonction, coffrets DC et onduleurs. Pour les professionnels comme pour les installateurs exigeant un câble photovoltaïque souple, lisible et simple à mettre en œuvre, ce format répond efficacement aux besoins de câblage précis.
