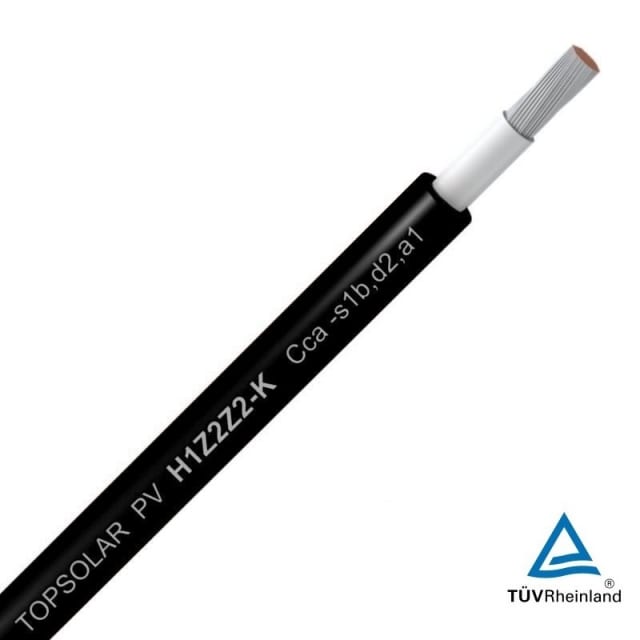

Câble solaire photovoltaïque H1Z2Z2-K noir 10mm² AD8

Câble solaire photovoltaïque 10 mm² conçu pour le câblage des installations PV

Le câble solaire photovoltaïque H1Z2Z2-K noir 10 mm² AD8 est destiné au raccordement des panneaux photovoltaïques et à la liaison entre les modules et l’onduleur. Sa conception unipolaire souple facilite les cheminements sur toiture, en coffret DC ou dans les zones techniques d’une installation solaire. Ce format 10 mm² convient aux configurations qui demandent une section supérieure pour limiter les pertes en ligne et accompagner des intensités plus élevées sur les liaisons de production.

Âme cuivre étamé souple pour une pose plus pratique

Son conducteur en cuivre étamé de classe 5 associe souplesse de mise en œuvre et bonne tenue dans les environnements exposés à l’humidité. Cette construction rend le câble plus facile à travailler lors du passage dans les chemins de câbles, gaines ou coffrets, tout en restant adapté aux connectiques couramment utilisées dans le photovoltaïque. Le repérage par couleur avec gaine extérieure noire permet aussi une intégration propre dans les installations où la discrétion visuelle du câblage est recherchée.

Isolation et gaine en caoutchouc pour environnements extérieurs exigeants

L’isolation du conducteur et la gaine extérieure en caoutchouc sont pensées pour les contraintes spécifiques des installations solaires. Ce câble supporte une température de service statique de -40 à 120 °C, avec une température maximale admissible du conducteur de 120 °C. Il convient ainsi aux équipements exposés aux variations climatiques, aux montées en température liées à l’ensoleillement et aux conditions humides. La désignation AD8 renforce son intérêt pour les environnements où la résistance à l’eau est un critère important.

Performance feu et sécurité renforcée dans le cheminement

Ce câble photovoltaïque H1Z2Z2-K présente une réaction au feu classée Cca-s1b-d2-a1. Il est également retardateur de flamme selon IEC 60332-1-2, avec faible dégagement de fumée selon IEC 61034-2 et sans halogène selon IEC 60754-1. Pour l’installateur comme pour l’exploitant, cela apporte un niveau de performance adapté aux cheminements techniques où la maîtrise des fumées et des émissions corrosives constitue un point d’attention, notamment dans les locaux électriques, les passages intérieurs ou les zones mixtes entre extérieur et bâtiment.

Tension nominale adaptée aux liaisons de production solaire

Avec une tension nominale Uo de 600 V et U de 1000 V, ce câble répond aux besoins de nombreuses liaisons courantes en courant continu ou alternatif dans l’univers photovoltaïque. Sa famille H1Z2Z2-K est spécifiquement utilisée pour le câblage solaire, avec une conception pensée pour les connexions entre panneaux et pour les liaisons vers l’onduleur. Sa compatibilité avec les principaux connecteurs du marché simplifie la sélection dans un projet neuf comme en extension d’installation.

Format compact 10 mm² pour un bon compromis entre section et maniabilité

Avec un diamètre extérieur approximatif de 7 mm et un poids de 120 kg/km, ce câble conserve un gabarit maîtrisé au regard de sa section. Il reste donc intéressant lorsque l’on recherche un conducteur de 10 mm² capable de se poser plus facilement qu’un câble plus volumineux, tout en offrant une réserve de section appréciable. Son rayon de courbure minimal de 5 fois le diamètre aide à anticiper les passages en angles, les entrées en boîtes et les raccordements dans les coffrets de protection ou de jonction.

Un choix pertinent pour les champs photovoltaïques, toitures et coffrets DC

Ce câble solaire noir 10 mm² trouve naturellement sa place dans les installations photovoltaïques résidentielles, tertiaires ou de production, qu’il s’agisse de câblage en toiture, de descentes techniques, de liaisons en coffrets DC ou de raccordements sur structures solaires. Sa conception souple, sa tenue thermique, sa gaine sans halogène et ses caractéristiques feu en font une solution particulièrement adaptée aux circuits photovoltaïques où la facilité de pose, la tenue en environnement extérieur et la lisibilité technique du produit sont déterminantes.
