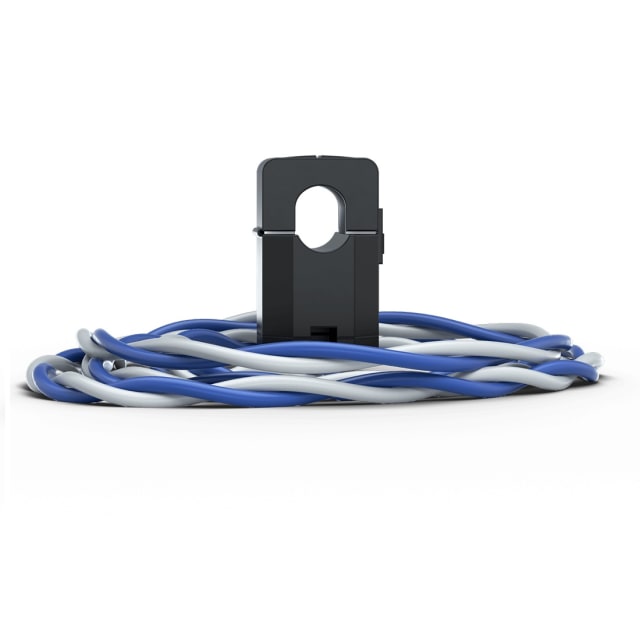

Transformateur de courant split 100A CT-100-SPLIT-ROW

Transformateur de courant split 100 A pour le monitoring d’énergie

Le transformateur de courant split 100A CT-100-SPLIT-ROW est conçu pour la mesure de courant sur installation AC dans les applications de suivi énergétique, de gestion solaire et de supervision électrique. Son format ouvert à noyau fractionné permet une pose autour d’un conducteur existant sans démontage complet du circuit, ce qui en fait une solution particulièrement adaptée aux tableaux électriques, aux coffrets de monitoring et aux systèmes de mesure associés à l’autoconsommation.

Conception ouvrante pratique pour les interventions sur conducteur existant

Grâce à son architecture split core, ce transformateur de courant se clipse sur un seul conducteur afin de relever l’intensité sans contact métallique direct avec la ligne mesurée. Cette conception simplifie l’intégration dans un tableau ou à proximité d’un équipement déjà câblé, notamment lorsque l’on souhaite ajouter une fonction de comptage, de suivi de production photovoltaïque ou de contrôle de consommation sans refonte de l’installation.

Plage de mesure 100 A et rapport 2500:1 pour une acquisition exploitable

Avec un courant primaire maximal de 100 A et un rapport de transformation de 2500:1, ce capteur de courant est dimensionné pour les usages de monitoring sur départs électriques résidentiels et petits tertiaires. Il permet de convertir le courant circulant dans le conducteur primaire en un signal secondaire adapté à l’électronique de mesure compatible. Cette configuration aide à obtenir une lecture exploitable pour le suivi des consommations, l’analyse de charge ou l’observation des flux d’énergie entre réseau, production solaire et usages.

Classe de précision 1 pour le suivi énergétique et l’analyse de charge

Sa classe de précision 1 le destine aux applications où la cohérence de mesure est importante pour interpréter les variations de charge, comparer des usages ou suivre une installation solaire au quotidien. Dans un système de monitoring, cette précision contribue à une lecture plus pertinente des consommations instantanées, des appels de courant et des tendances énergétiques observées sur un départ ou un équipement dédié.

Format compact et ouverture adaptée aux conducteurs de section élevée

Le boîtier de 40,1 × 26,4 × 26,7 mm reste facile à intégrer dans un environnement de tableau électrique lorsque l’espace est limité. Son ouverture de 9,8 mm accepte un conducteur jusqu’à 67,4 mm², soit jusqu’au calibre 2/0 AWG indiqué dans les données techniques. Ce format permet de viser des conducteurs de puissance courants en distribution et en monitoring d’onduleur, à condition de respecter l’installation sur un conducteur unique pour garantir une mesure exploitable.

Compatible avec les environnements techniques exigeants

Ce transformateur de courant fonctionne sur une plage de fréquence de 50 à 60 Hz et pour une tension primaire jusqu’à 250 VAC. Il est également prévu pour des conditions d’exploitation étendues, avec une température de fonctionnement de -40 °C à 85 °C, une altitude d’utilisation maximale de 2600 m, une humidité relative jusqu’à 85 % et un degré de pollution 2. Ces caractéristiques facilitent son emploi dans de nombreux coffrets, armoires et installations techniques de suivi énergétique.

Intégration pertinente en solaire, autoconsommation et distribution électrique

Dans un système de gestion de l’énergie solaire, ce CT split 100 A permet de suivre un départ réseau, une ligne d’onduleur ou un circuit de consommation afin d’affiner la lecture des flux électriques. Il trouve naturellement sa place dans les accessoires de monitoring solaire, les ensembles de mesure énergétique et les tableaux de répartition instrumentés. Son principe non intrusif est particulièrement intéressant lorsqu’il faut instrumenter une installation existante pour visualiser les consommations ou la production sans modifier en profondeur le câblage.

Points d’attention pour choisir le bon transformateur de courant

Pour une utilisation correcte, ce modèle doit être sélectionné en fonction du courant maximal attendu, du diamètre réel du conducteur et de la compatibilité avec l’appareil de mesure associé. Le montage doit se faire autour d’un seul conducteur, et non autour d’un câble multiconducteur complet, afin d’éviter l’annulation du champ mesuré. Ce transformateur de courant split 100 A constitue ainsi un choix pertinent pour les projets de mesure AC recherchant un capteur compact, ouvrant et adapté au monitoring énergétique en tableau.
