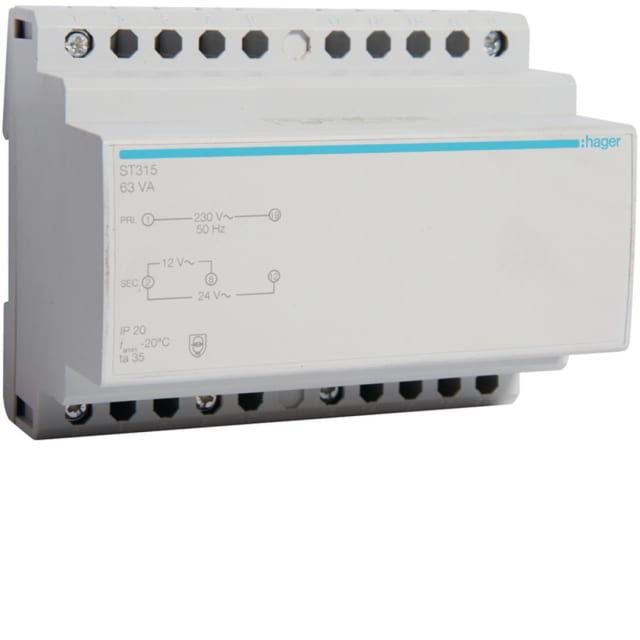

Transformateur modulaire 230V 12/24V 63VA ST315

Transformateur modulaire 230V vers 12/24V pour circuits basse tension

Ce transformateur modulaire ST315 convertit une alimentation primaire 230 V en sortie secondaire 12 V ou 24 V, avec une puissance nominale de 63 VA. Il est conçu pour alimenter des équipements basse tension en courant alternatif dans un tableau électrique, avec une exécution modulaire adaptée à une intégration propre et rationnelle. Ce format en 6 modules facilite son repérage et son implantation dans les ensembles de distribution où l’encombrement doit rester maîtrisé.

Deux tensions de sortie pour s’adapter aux usages courants

La présence de deux tensions secondaires permet de répondre à des besoins d’alimentation distincts selon l’installation. En 12 V, le transformateur délivre jusqu’à 5,25 A. En 24 V, il peut fournir jusqu’à 2,63 A. Cette configuration est particulièrement utile pour les applications nécessitant une alimentation de sécurité en très basse tension, notamment sur des circuits de commande, de signalisation ou d’équipements compatibles 12/24 V AC.

Transformateur de sécurité avec séparation primaire et secondaire

Le ST315 est un transformateur de sécurité, prévu pour assurer l’isolement entre le circuit primaire et le circuit secondaire. Ce principe de séparation répond aux besoins des installations où l’on recherche une alimentation basse tension dédiée, distincte du réseau principal. Il convient ainsi aux environnements dans lesquels la transformation 230 V vers 12/24 V doit être réalisée directement dans le tableau, avec une solution modulaire spécifiquement pensée pour cet usage.

Montage sur rail DIN en tableau pour une intégration simple

Adapté à un montage sur rail, ce transformateur s’intègre facilement dans un coffret ou une armoire électrique. Son gabarit de 85 mm de longueur, 105 mm de largeur et 68 mm de hauteur permet d’anticiper précisément son implantation. Le produit est prévu pour une pose apparente et n’est pas destiné à un montage sous crépi. Cette conception en fait une solution cohérente pour les installations de tableau, les rénovations structurées et les extensions nécessitant une alimentation auxiliaire basse tension.

Protection thermique et résistance au court-circuit

Pour sécuriser son fonctionnement, ce transformateur modulaire dispose d’une protection thermique intégrée et d’une résistance au court-circuit. Ces caractéristiques sont particulièrement importantes sur les circuits alimentant des accessoires ou organes de commande susceptibles d’être sollicités de manière intermittente ou continue. Elles contribuent à une exploitation mieux maîtrisée de l’alimentation secondaire, tout en répondant aux contraintes habituelles des équipements installés dans un tableau électrique.

Puissance 63 VA pour alimentations auxiliaires et usages techniques

Avec une puissance de sortie maximale de 63 VA, ce modèle convient aux besoins d’alimentation basse tension nécessitant une réserve de puissance supérieure à celle des petits transformateurs de sonnette classiques. Il peut ainsi être retenu lorsque l’installation doit alimenter des dispositifs demandant une intensité plus soutenue en 12 V ou 24 V AC, sans changer de logique de pose ni quitter l’univers des appareillages modulaires pour tableau.

Un choix pertinent pour les transformateurs de sonnette et circuits de commande

Positionné dans la famille des transformateurs modulaires et transformateurs de sonnette, ce modèle répond bien aux projets où l’on recherche une alimentation 230V 12/24V claire, compacte et adaptée au tableau électrique. Son format modulaire, sa double tension secondaire et sa puissance de 63 VA en font une solution intéressante pour les installations techniques qui exigent à la fois souplesse de raccordement, lisibilité dans le coffret et compatibilité avec des équipements basse tension en courant alternatif.
