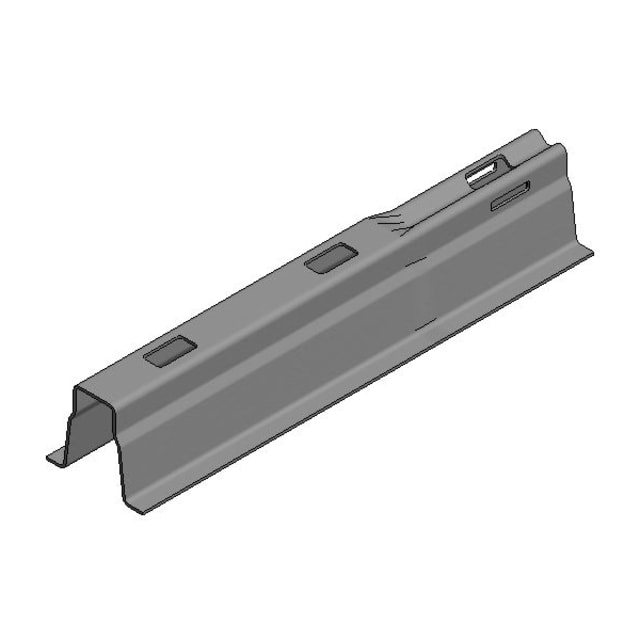

Profil porteur de toit 1200 mm avec pièce d’accouplement

Profil porteur de toit pour structure photovoltaïque sur toiture plate

Ce profil porteur de toit 1200 mm avec pièce d’accouplement est conçu pour l’intégration dans une structure de montage photovoltaïque de type ValkPro+. Il constitue l’élément linéaire qui reçoit et aligne les composants de support sur toiture plate, tout en facilitant la continuité de la rangée grâce à son système d’accouplement. Son format compact et sa géométrie spécifique en font une pièce adaptée aux assemblages où la régularité de pose et la bonne reprise des efforts sont essentielles.

Pièce d’accouplement intégrée pour prolonger les rangées de rails

La présence d’une pièce d’accouplement permet de relier les profils entre eux pour créer des longueurs continues au sein de la structure de montage panneaux solaires. Cette configuration simplifie la mise en ligne des éléments porteurs et contribue à une implantation ordonnée des supports sur le toit. Dans les systèmes ValkPro+, le principe de jonction des profils est utilisé pour constituer des rangées de porteurs adaptées à l’implantation des modules, avec une logique de montage pensée pour les chantiers solaires en série.

Section acier galvanisé pensée pour les contraintes de support

Fabriqué en acier avec traitement de surface galvanisé, ce profil porteur est destiné à un usage en environnement technique exposé. Sa section de 60 mm de large pour 50 mm de haut apporte une base de support stable pour les accessoires et éléments de fixation compatibles. Les valeurs de couple résistant indiquées, Wx de 2014 mm³ et Wy de 1839 mm³, donnent une lecture utile du comportement mécanique de la section pour les professionnels qui dimensionnent ou sélectionnent les composants d’une structure photovoltaïque.

Dimensions pratiques pour la pose et l’intégration sur toiture

Le profil présente une longueur de 1,28 m, correspondant à un format maniable pour la préparation, le transport sur chantier et l’assemblage sur toiture. Cette longueur convient bien aux configurations modulaires où plusieurs profils sont reliés entre eux selon le calepinage retenu. Son encombrement reste maîtrisé, ce qui aide à organiser proprement la structure porteuse sans multiplier les pièces complexes ni alourdir les opérations de montage.

Profil de montage solaire sans caniveau de câble intégré

Ce modèle est livré sans caniveau de câble et sans option de conduite de câble intégrée. Il s’adresse donc aux installations où la gestion du câblage est traitée par des accessoires dédiés ou par une organisation séparée de la circulation des conducteurs. Ce point est important pour choisir le bon rail de montage solaire selon la conception globale du champ photovoltaïque, notamment lorsque le passage des câbles doit être dissocié de la fonction purement porteuse du profil.

Compatibilité naturelle avec les structures de montage de la gamme ValkPro+

La désignation de série indique une appartenance à l’univers ValkPro+, utilisé pour les structures de montage photovoltaïque sur toitures plates. Pour l’installateur, cela facilite l’identification du bon composant dans un ensemble comprenant profils, supports, plaques, ballast et accessoires de fixation. Ce profil porteur trouve ainsi sa place dans une logique de système, avec une cohérence de forme et d’assemblage recherchée pour les montages photovoltaïques professionnels.

Un choix pertinent pour remplacement, extension ou préparation de structure

Ce rail porteur de toit convient aussi bien pour compléter une installation existante que pour préparer une nouvelle rangée de support dans un projet solaire. Il peut être retenu lorsqu’il faut remplacer un élément de structure, prolonger une ligne de montage ou conserver une continuité de conception sur une installation photovoltaïque. Pour une boutique e-commerce spécialisée en matériel électrique et solaire, c’est une pièce technique utile à proposer aux professionnels qui recherchent un composant de structure clair, identifiable et directement exploitable dans leur montage.
